| Номер в госреестре | 87873-23 |
| Наименование СИ | Модули управления электрообогревом электронные |
| Обозначение типа СИ | NGC-20 |
| Изготовитель | nVent Thermal Belgium NV, Бельгия. Производственная площадка: Karré GmbH Elektronik - Elektrotechnik, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 11.01.2028 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модули управления электрообогревом электронные NGC-20 (далее - модули) предназначены для преобразований сигналов сопротивления постоянному току от термопреобразователей сопротивления по ГОСТ 6651-2009 в значения температуры и отображения на цифровом дисплее текущего значения, поддержании заданного температурного режима посредством управления силовых элементов электронагревательных цепей, в том числе во взрывоопасных зонах.
Принцип действия модулей основан на измерении сигнала от термопреобразователей сопротивления Pt100 (а=0,00385 °С-1) и поддержании заданного режима температуры электронагревательной цепи. Сигнал от термопреобразователя сопротивления линеаризуется, масштабируется, преобразуется в цифровой код и индицируется на встроенном дисплее.
Модули имеют релейные входы, независимую уставку и гистерезис для обеспечения высокоточного управления локальными или удаленными нагрузками и сигнализацию неисправности модулей. Работой модулей управляет микропроцессор. Программирование и доступ к информации осуществляется с помощью кнопок, расположенных на лицевой панели корпуса модулей под крышкой со смотровым окном.
Конструктивно модули выполнены в прямоугольном корпусе. На лицевой панели под крышкой с четырьмя невыпадающими крепежными винтами расположены кнопки управления, светодиодная индикация и дисплей. На боковой поверхности корпуса расположены технологические отверстия (кабельные сальники) для подключения к клеммам модуля датчиков, напряжения питания, управляющих выходов, интерфейса связи с персональным компьютером.
Модули выпускаются в модификациях NGC-20-C-E и NGC-20-CL-E, отличающихся количеством измерительных каналов, наличием ограничителя температуры, диапазоном преобразований сигнала от термопреобразователей сопротивления в температурном эквиваленте.
Серийный номер наносится на маркировочную наклейку, расположенную внутри корпуса модуля, любым технологическим способом в виде буквенно-цифрового кода.
Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-2. Нанесение знака поверки на модули в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) модулей не предусмотрено.

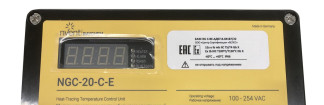

Рисунок 1 - Общий вид модулей модификации NGC-20-C-E с указанием места нанесения знака утверждения типа, места нанесения серийного номера
| Место нанесения | Место нанесения знака | |
| серийного номера | утверждения типа |
Модули имеют встроенное программное обеспечение (далее - ПО), которое обеспечивает функцию сбора, обработки, хранения и представления измерительной информации.
Конструкция модулей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО модулей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 4.01 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |
| NGC-20-C-E | NGC-20-CL-E | |
| Количество измерительных каналов | 2 | 3 |
| Диапазон преобразований сигналов сопротивления постоянному току от термопреобразователей сопротивления Pt100 (а=0,00385 °С-1) по ГОСТ 6651-2009 в значения температуры, °С | от -200 до +700 | от -200 до +700 от -60 до +599 1) |
| Пределы допускаемой абсолютной погрешности преобразований сигналов сопротивления постоянному току от термопреобразователей сопротивления Pt100 (а=0,00385 °С-1) по ГОСТ 6651-2009 в значения температуры, °С 2) | ±(0,02 • |Ти| + 2) 3) | |
| 1) Для измерительного канала «RTD LIMITER» с ограничителем температуры. 2) Погрешность нормирована без учета погрешности первичных преобразователей. 3) Ти - значение температуры, индицируемое на дисплее модуля, °С. | ||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации | |
| NGC-20-C-E | NGC-20-CL-E | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 90,0 до 279,4 50/60 | |
| Потребляемая мощность, В А, не более | 20 | |
| Габаритные размеры (высотахдлинахширина), мм, не более | 120x220x120 | |
| Масса, кг, не более | 2,2 | 2,3 |
| Наименование характеристики | Значение для модификации |
| NGC-20-C-E NGC-20-CL-E | |
| Рабочие условия измерений: - температура окружающей среды, °С | от -60 до +60 |
| - относительная влажность, при температуре окружающей среды +20 °С, %, не более | 85 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
| Средняя наработка до отказа, ч | 144000 |
| Средний срок службы, лет | 25 |
| Маркировка взрывозащиты | 1Ex e ib mb IIC T5/T4 Gb X Ex tb IIIC T100°C/T130°C Db X |
наносится на титульный лист паспорта и инструкции по монтажу, эксплуатации и техническому обслуживанию типографским способом и на корпус модуля любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Модуль управления электрообогревом электронный NGC-20 | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Инструкция по монтажу, эксплуатации и техническому обслуживанию | - | 1 экз. |
приведены в разделе 3.1 «Назначение» паспорта.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Модули управления электрообогревом электронные NGC-20. Стандарт предприятия».
Правообладатель
nVent Thermal Belgium NV, Бельгия
Адрес юридического лица: Romeinse straat 14, В-3001 Leuven, Belgium, Бельгия
