| Номер в госреестре | 87885-22 |
| Наименование СИ | Осциллографы цифровые |
| Обозначение типа СИ | MWO-4000 |
| Изготовитель | Общество с ограниченной ответственностью "Микроволновая Электроника" (ООО "Микроволновая Электроника"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые MWO-4000 предназначены для измерений амплитудных и временных параметров электрических сигналов.
Конструктивно осциллографы цифровые MWO-4000 выполнены в виде моноблочного лабораторного прибора, работающего под управлением встроенного компьютера с ОС Linux. На передней панели осциллографов цифровых MWO-4000 расположены дисплей, органы управления, разъемы измерительных входов, интерфейсы USB. На задней панели - интерфейсы LAN и USB, разъем питания, разъемы входа внешней синхронизации BNC и входа и выхода внешней опорной частоты.
Принцип действия осциллографов цифровых MWO-4000 основан на высокоскоростном аналогово-цифровом преобразовании АЦП входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые MWO-4000 позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, включая быстрое преобразование Фурье, с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Опционально осциллографы цифровые MWO-4000 могут иметь режимы встроенных частотомера и супергетеродинного анализатора спектра.
Данный тип осциллографов цифровых MWO-4000 может иметь следующие опции:
MWO-2СН - двухканальное исполнение;
MWO-ОСХО - термостатированный опорный генератор;
MWO-SA - анализатор спектра;
MWO-FC - частотомер.
Знак поверки может наноситься на заднюю панель средства измерений.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, в семизначном цифро-буквенном формате, наносится методом наклейки на заднюю панель.
Для предотвращения несанкционированного доступа осциллографы цифровые MWO-4000 имеют защитную наклейку изготовителя, закрывающую стык передней и задней панелей.

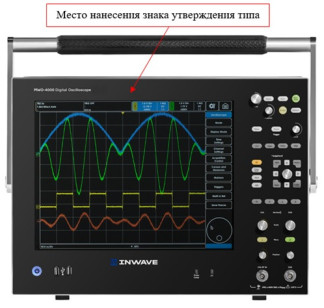

Общий вид осциллографов цифровых MWO-4000 представлен на рисунке 1.
Корпуса осциллографов цифровых MWO-4000 могут быть выполнены в светло-серой или черной цветовой гамме.
Место для нанесения знака утверждения типа представлено на рисунке 1.
Схема пломбировки от несанкционированного доступа, место для нанесения серийного номера, идентифицирующего каждый экземпляр СИ, и знака поверки представлены на рисунке 2.
Место нвнесения знаха. поверки
*!<>?•*
Программное обеспечение «MWO FW/GUI» предназначено для управления режимами работы осциллографов цифровых MWO-4000, обработки измерительных сигналов, управления работой приборов в процессе проведения измерений, отображения хода измерений. Программное обеспечение «MWO FW/GUI» предназначено только для работы с осциллографами цифровыми MWO-4000 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик осциллографов цифровых MWO-4000 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MWO FW/ MWO GUI |
| Номер версии (идентификационный номер) ПО | MWO FW: не ниже 2.0.0 MWO GUI: не ниже 1.0.6 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| 1 | 2 | ||
| Максимальная частота дискретизации Fд, Гц | 4109 | ||
| Входное сопротивление каналов, Ом | 50 или 1 106 | ||
| Полоса пропускания при входном сопротивлении 50 Ом, Гц | от 0 до 1,5109 | ||
| Время нарастания переходной характеристики, пс, не более | 300 | ||
| Диапазон установки значений коэффициента развертки КР, с/дел | от 5Т0"10до 5 101 | ||
| Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора 5f | штатно | ±5 • 10-6 | |
| опция MWO-OCXO | ±3 10-8 | ||
| Пределы допускаемой абсолютной погрешности измерений интервалов времени T в зависимости от установленных значений КР и Fд , с | ±(5f T + 0,01-КР + +0,02Тд-1) | ||
| Диапазон установки значений коэффициента отклонения (КО), в зависимости от входного сопротивления R и частоты входного сигнала, В/дел | R = 50 Ом; 1 МОм режим сбора данных «усреднение» | от 0 до 350 МГц включ. | от 1 • 10"3 до 2-10"3 |
| R = 50 Ом | от 0 до 350 МГц включ. | от 5 • 10-3 до 1 | |
| св.350 МГц до 1,5 ГГц | от 2 • 10-2 до 1 | ||
| R = 1 МОм | от 0 до 350 МГц включ. | от 5 • 10-3 до 20 | |
| Диапазоны напряжений при переключении встроенного делителя в зависимости от входного сопротивления R, В | R = 1 МОм | ±1, ±10, ±100 | |
| R = 50 Ом | ±5 | ||
| Развязка между каналами, дБ, не менее | 40 | ||
| Пределы допускаемой абсолютной погрешности измерений импульсного напряжения на опорной частоте 1 кГц при ручном выборе диапазона и автокалибровке нуля в зависимости от установленного значения КО, В | ±(0,2КО + 0,001) | ||
| 1 | 2 |
| Режим частотомера (опция MWO-FC) | |
| Измерительные каналы | Входы каналов |
| Диапазон измерений частоты, Г ц | от 5 105 до 1,5 • 109 |
| Уровень размаха напряжения входного сигнала, В, не менее | 1 |
| Пределы допускаемой абсолютной погрешности измерений частоты F без учета погрешности запуска, Г ц | ±(5f F + 1) |
| Режим анализатора спектра (опция MWO-SA) | |
| Источник | Вход канала 1 |
| Диапазон частот, Г ц | от 8^103 до 8-109 |
| Диапазон измерений уровня мощности входного сигнала, дБ (1 мВт) | от -80 до +20 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала, дБ | ±2,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Количество каналов | штатно | 1 |
| опция MWO-2CH | 2 | |
| Источники синхронизации | входы каналов, вход внешнего запуска | |
| Минимальный уровень синхронизации от входов каналов осциллографа, дел, не более | КО < 20 мВ/дел | 1,5 |
| КО > 20 мВ/дел | 1 | |
| Минимальный уровень синхронизации от входа внешней синхронизации, В, не более | 2,5 | |
| Тип входного разъема | BNC | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного ока, Г ц | от 200 до 240 50 | |
| Масса, кг, не более | 26 | |
| Габаритные размеры (ширинахвысотахглубина), мм | 500x416x230 | |
| Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха, % | от +20 до +30 от 40 до 60 | |
| Условия хранения и транспортирования: - температура окружающей среды, °С | от -20 до +70 | |
| Время прогрева, мин | 30 | |
Знак утверждения типа наносится
на лицевую панель осциллографов цифровых MWO-4000 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Осциллограф цифровой | MW0-4000 | 1 шт. |
| Опция второго канала | MWO-2OT | По отдельному заказу |
| Опция термостатированного опорного генератора | MWO-ОСХО | По отдельному заказу |
| Опция частотомера | MWO-FC | По отдельному заказу |
| Опция анализатора спектра | MWO-SA | По отдельному заказу |
| Руководство по эксплуатации | ТРСН.411168.005 РЭ | 1 экз. |
приведены в разделе 7 “Порядок работы” руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
ТРСН.411168.005 Осциллографы цифровые MW0-4000. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Микроволновая Электроника»
(ООО «Микроволновая Электроника»)
ИНН 7736609482
Юридический адрес: 119234, г. Москва, Ленинские горы, д. 1, стр 75 Б Телефон/факс: +7 (495) 137 53 35 Web-сайт: http://www.inwave.ru E-mail: hello@inwave.ru
| Зарегистрировано поверок | 3 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
