| Номер в госреестре | 87886-22 |
| Наименование СИ | Газоанализаторы |
| Обозначение типа СИ | АГМ-510 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-Производственный Центр "Аналитех" (ООО "НПЦ "Аналитех"), г. Нижний Новгород |
| Год регистрации | 2022 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы АГМ-510 (далее - газоанализаторы) предназначены для:
- измерения содержания кислорода (О2), оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), сернистого ангидрида (SO2), сероводорода (H2S), углекислого газа (CO2) и углеводородов в отходящих газах топливосжигающих установок;
- измерения температуры в точке отбора пробы и температуры окружающей среды;
- измерения абсолютного давления, разности давлений, избыточного давления/ разрежения.
Газоанализаторы АГМ-510 представляют собой многоканальные автоматические приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в металлическом или пластиковом корпусе, оснащены дисплеем, клавиатурой, соединительными разъемами и опционально встроенным или внешним термопринтером.
Газоанализаторы АГМ-510 выпускается в трех модификациях:
- АГМ-510 в переносном варианте исполнения в металлическом корпусе со встроенным принтером;
- АГМ-510-01 в стационарном варианте исполнения в металлическом корпусе со встроенным принтером;
- АГМ-510-02 выпускается в переносном варианте исполнения в пластиковом термоизоляционном корпусе со встроенным обогревом без встроенного принтера.
Газоанализаторы комплектуется либо зондом диаметром 8 мм длиной от 300 до 1500 мм с соединительным шлангом и конденсатосборником, либо зондом с обогреваемым пробоотборным шлангом и устройством подготовки пробы.
Принцип действия газоанализаторов основан на применении комплекта электрохимических измерительных датчиков - для измерения содержания О2, СО, NO, NO2, SO2, и H2S, инфракрасного оптического блока для измерения содержания углеводородов, диоксида углерода (СО2) и дополнительного канала оксида углерода (СО), термоэлектрического преобразователя для измерения температуры газового потока, полупроводниковых датчиков - для измерения температуры окружающей среды, измерения абсолютного давления и разности давлений.
Степень защиты газоанализаторов от проникновения внутрь твердых посторонних тел и воды по ГОСТ 143254 - IP20.
Газоанализаторы соответствуют требованиям к электромагнитной совместимости по ТР ТС 020/2011, предъявляемым к оборудованию класса А по ГОСТ Р МЭК 61326-1-2014.
Электропитание газоанализаторов осуществляется от встроенного перезаряжаемого аккумулятора, подзарядка аккумулятора выполняется от источника постоянного тока напряжением 12В. Питание блока подготовки пробы осуществляется от сети переменного напряжения.
Г азоанализаторы оснащены памятью для хранения результатов измерения, интерфейсом RS 232С или USB, опционально модулем Wi-Fi и инфракрасным портом.
Газоанализаторы имеют встроенное программное обеспечение, размещенное специализированной микросхеме (микропроцессоре с запоминающим устройством памяти программ с электрическим стиранием). Программное обеспечение обеспечивает взаимодействие между отдельными компонентами газоанализаторов, расчет измеряемых величин и вывод результатов измерения на дисплей, принтер и внешние интерфейсы.
Дополнительно газоанализаторы позволяют расчетным методом определять в соответствии с ГОСТ 17.2.4.06-90 скорость и расход газопылевых потоков при работе с измерительным зондом - пневмометрической трубкой Пито или НИИОГАЗ, содержание диоксида углерода (СО2), в случае отсутствия канала измерения СО2, суммы оксидов азота (NOx), технологических параметров топливосжигающих установок - коэффициента избытка воздуха и коэффициента потерь тепла.
Конструкцией газоанализаторов предусмотрена пломбировка корпуса в местах установки винтовых соединений, обеспечивающая ограничение доступа к местам настройки (регулировки).
Заводской номер наносится на этикетку, размещенную на задней панели или боковой крышке газоанализатора, рядом наносится знак поверки.

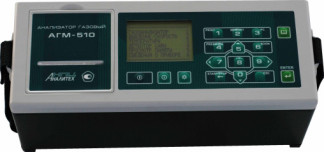

Внешний вид газоанализаторов показан на рис. 1, 3 и 5, место пломбировки, нанесения знака поверки, знака утверждения типа и заводского номера приведены на рис. 2, 4 и 6.
Места размещения:
1 - пломбировки;
2 - знака поверки;
3 - знака утверждения типа;
4 - заводского номера.
Места размещения:
1 - пломбировки;
2 - знака поверки;
3 - знака утверждения типа;
4 - заводского номера.
Места размещения:
1 - пломбировки;
2 - знака поверки;
3 - знака утверждения типа;
4 - заводского номера.
Г азоанализаторы имеют встроенное программное обеспечение (ПО), разработанное предприятием-изготовителем специально для решения задач измерения содержания определяемых компонентов, температуры, давления и скорости газового потока, индикация результатов измерений, запись и хранение результатов измерений, обмен данными с внешними устройствами, диагностика аппаратной части газоанализатора (заряд батареи, производительность насоса, температура внутри корпуса и т.д.), контроль целостности программных кодов ПО, настроечных и градуированных констант.
Встроенное ПО идентифицируется посредством отображения номера версии и цифрового
идентификатора на дисплее газоанализаторов через меню «О приборе». Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077 - 2014: высокий. Уровень защиты встроенного ПО реализуется путем установки системы защиты микроконтроллера от чтения и записи.
Конструкций газоанализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AGM510.HEX |
| Номер версии (идентификационный номер ПО) | А.01 |
| Цифровой идентификатор ПО | 0x1f51 (CRC-16) |
| Другие идентификационные данные (если имеются) | отсутствуют |
Перечень измеряемых параметров, диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов приведены в таблицах 2-4 , технические характеристики в таблице 5.
Таблица 2 - Основные метрологические характеристики газоанализаторов АГМ-510 по газоаналитическим измерительным каналам ___
| Определяемый компонент | Единица измерений содержания определяемого компонента | Диапазон измерений | Участок диапазона измерений, в котором нормируется основная погрешность | Пределы допускаемой основной погрешности | Единица младшего разряда индикации | |
| абсо лютной | относи тельной | |||||
| Кислород (O2) | Объемная доля, % | от 0 до 21 | от 0 до 4 включ. | ±0,2 | - | 0,01 |
| св. 4 до 21 | - | ±5 % | ||||
| Углекислый газ (С02) | Объемная доля, % | от 0 до 20 (ИК модуль) | от 0 до 6 включ. | ±0,3 | - | 0,01 |
| св. 6 до 20 | - | ±5 % | ||||
| от 0 до 50 (ИК модуль) | от 0 до 10 включ. | ±0,5 | - | 0,01 | ||
| св. 10 до 50 | - | ±5 % | ||||
| Оксид углерода (CO) | Объемная доля, % | от 0 до 10 (ИК модуль) | от 0 до 0,4 включ. | ±0,02 | - | 0,001 |
| св. 0,4 до 10 | - | ±5 % | ||||
| Объемная доля, млн -1 (PPm) | от 0 до 40000 | от 0 до 1000 включ. | ±100 | - | 1 | |
| св.1000 до 40000 | - | ±10 % | ||||
| от 0 до 4000 | от 0 до 100 включ. | ± 10 | - | 1 | ||
| св. 100 до 4000 | - | ±10 % | ||||
| от 0 до 400 | от 0 до 10 включ. | ±1 | - | 0,1 | ||
| св. 20 до 400 | - | ±10 % | ||||
| Оксид азота (N0) | Объемная доля, млн -1 (PPm) | от 0 до 2000 | от 0 до 250 включ. | ±25 | - | 1 |
| св. 250 до 2000 | - | ±10 % | ||||
| от 0 до 400 | от 0 до 50 включ. | ±5 | - | 1 | ||
| св. 50 до 400 | - | ±10 % | ||||
| от 0 до 100 | от 0 до 10 включ. | ±1 | - | 0,1 | ||
| св. 10 до 100 | - | ±10 % | ||||
| Определяемый компонент | Единица измерений содержания определяемого компонента | Диапазон измерений | Участок диапазона измерений, в котором нормируется основная погрешность | Пределы допускаемой основной погрешности | Единица младшего разряда индикации | |
| абсо лютной | относи тельной | |||||
| Диоксид азота (NO2) | Объемная доля, млн -1 (PPm) | от 0 до 400 | от 0 до 100 включ. | ±10 | - | 1 |
| св. 100 до 400 | - | ±10 % | ||||
| от 0 до 200 | от 0 до 50 включ. | ±5 | - | 1 | ||
| св. 50 до 200 | - | ±10 % | ||||
| от 0 до 50 | от 0 до 10 включ. | ±1 | - | 0,1 | ||
| св. 10 до 50 | - | ±10 % | ||||
| Сернистый ангидрид (SO2) | Объемная доля, млн -1 (PPm) | от 0 до 4000 | от 0 до 250 включ. | ±25 | - | 1 |
| св. 250 до 4000 | - | ±10 % | ||||
| от 0 до 400 | от 0 до 50 включ. | ±5 | - | 1 | ||
| св. 50 до 400 | - | ±10 % | ||||
| от 0 до 50 | от 0 до 10 включ. | ±1 | - | 0,1 | ||
| св. 10 до 50 | - | ±10 % | ||||
| Сероводород (H2S) | Объемная доля, млн -1 (PPm) | от 0 до 400 | от 0 до 100 включ. | ±10 | - | 1 |
| св. 100 до 400 | - | ±10 % | ||||
| от 0 до 200 | от 0 до 50 включ. | ±5 | - | 1 | ||
| св. 50 до 200 | - | ±10 % | ||||
| от 0 до 50 | от 0 до 10 включ. | ±1 | - | 0,1 | ||
| св. 10 до 50 | - | ±10 % | ||||
| Углеводороды (по С3Ш) | Объемная доля, % | от 0 до 1,0 (ИК модуль) | от 0 до 0,01 включ. | ±0,001 | - | 0,0001 |
| св. 0,01 до 1,0 | - | ±10 % | ||||
| Примечания: Комплектация по каналам измерения определяются при заказе. Технологические параметры коэффициент избытка воздуха и коэффициент потерь тепла, скорость потока, сумма оксидов азота (NOx) и диоксид углерода (CO2), в случае отсутствия ИК модуля, определяются расчетным методом и их метрологические характеристики не нормируются. Пересчет объемной доли млн -1 (ppm) в массовую концентрацию мг/м3 производится к нормальным условиям: температура 0 °С, атмосферное давление 101,3 кПа. | ||||||
Таблица 3 - Основные метрологические характеристики газоанализаторов АГМ-510 по измерительным каналам параметров сред____
| Определяемый параметр | Единица измерений | Диапазон измерений | Участок диапазона измерений, в котором нормируется погрешность | Пределы мой пог | допускае- решности | Единица младшего разряда индикации |
| абсо лютная | относи тельная | |||||
| Температура газового потока | оС | от - 20 до + 800 | от - 20 до 300 включ. | ± 3 | - | 0,1 |
| св. 300 до 800 | - | ±1 % | ||||
| Температура окружающей среды | оС | от 0 до 50 | от 0 до 50 | ± 1 | - | 0,1 |
| Абсолютное давление | кПа | от 80 до 110 | от 80 до 110 | ± 1 | - | 0,01 |
| Разность давлений | от - 2,5 до + 2,5 | от - 2,5 до + 2,5 | ± 0,025 | - | 0,0001 | |
| Избыточное давление / разрежение | от 2,5 до + 2,5 | ± (от 0 до 1 включ.) | ± 0,05 | - | 0,001 | |
| ± (св. 1 до 2,5) | - | ±5 % |
Таблица 4 - Метрологические характеристики газоанализаторов АГМ-510
| Наименование характеристики | Значение |
| Пределы допускаемой вариации показаний газоаналитических измерительных каналов, в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности газоаналитических измерительных каналов - при изменении температуры окружающей среды в пределах рабочих условий эксплуатации, в долях от пределов допускаемой основной погрешности - при изменении атмосферного давления в пределах рабочих условий эксплуатации газовых измерительных каналов, в долях от пределов допускаемой основной погрешности - от изменения влагосодержания анализируемой газовой смеси в пределах рабочих условий эксплуатации газовых измерительных каналов, в долях от пределов допускаемой основной погрешности - от изменения содержания допустимых неизмеряемых компонентов анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности Содержание неизмеряемых компонентов в анализируемой газовой смеси: - двуокись углерода (CO2), %, не более (в случае отсутствия ИК модуля) - влага, не более, г/м3 | ±0,5 |
| ±0,2 | |
| ±0,5 | |
| ±0,5 | |
| 20 50 | |
| Время установления показаний по уровню 0.9 с, не более | 180 |
Таблица 5 - Технические характеристики газоанализаторов АГМ-510
| Максимальный расход анализируемой газовой смеси, дм3/мин, не более | 1,5 |
| Время прогрева, мин, не более | 5 |
| Напряжение питания | 12 ± 2 |
| Потребляемая мощность, Вт, не более | 20 |
| Габаритные размеры, мм, не более | |
| - модели АГМ-510 | 280х120х120 |
| - модели АГМ-510-01 | 340х130х170 |
| - модели АГМ-510-02 | 210х90х125 |
| Масса, кг, не более | |
| - модели АГМ-510 | 3 |
| - модели АГМ-510-01 | 5 |
| - модели АГМ-510-02 | 2,5 |
| Среднее время до метрологического отказа, ч | 3000 |
| Средний срок службы, лет | 8 |
| Условия эксплуатации: - диапазон рабочих температур, °С | |
| - модели АГМ-510-02 | от - 40 до + 45 |
| - для остальных моделей | от 0 до + 45 |
| - относительная влажность при температуре 25 °С, % | от 15 до 95 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - максимальная амплитуда вибрации (с частотой от 5 до 35 Г ц), мм - окружающая среда | Лист № 8 Всего листов 9 0,35 невзрывоопасная |
| Продолжение таблицы 5 | |
| Нормальные условия измерений - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %; - атмосферное давление, кПа | 20 ± 5 от 30 до 80 от 86 до 106 |
Знак утверждения типа наносится
на этикетке, расположенной на задней крышке или боковой стенке измерительного блока, и титульном листе руководства по эксплуатации.
Комплектность поставки газоанализаторов приведена в таблице 6.
| Таблица 6 - Комплектность поставки газоанализаторов АГМ-51 | 0 | ||
| № п/п | Наименование | Обозначение | Кол-во |
| 1 | Г азоанализатор АГМ-510 | ДКИН. 13411.001 | 1 шт. |
| 2 | Пробоотборный зонд в комплекте с соединительным шлангом и конденсатосборником | ДКИН.418311.001/2 | 1 шт. |
| 3 | Устройство подготовки пробы «УПП-510» * | ДКИН.418312.001/2 | 1 шт. |
| 4 | Соединительный шланг со штуцером для измерения разности давления, скорости * | 2 шт. | |
| 5 | Программа обмена в комплекте с кабелем для ПК * | 1 шт. | |
| 6 | Сетевой адаптер | 1 шт. | |
| 7 | Сумка для транспортирования | 1 шт. | |
| 8 | Руководство по эксплуатации (совместно с паспортом) | ДКИН.413411.001 РЭ | 1 экз. |
| Примечания: * Поставляются по отдельному заказу. | |||
приведены в руководстве по эксплуатации в разделе 3.4.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении «Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении «Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 декабря 2019 г. № 2900 «Об утверждении «Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1х10-1 - 1х10-7 Па»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 августа 2021 г. № 1904 «Об утверждении «Государственной поверочной схемы для средств измерений разности давлений до 1105 Па»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений»;
ГОСТ 8.558-2009 «ГСИ Государственная поверочная схема для средств измерений температуры»;
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия»;
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Газоанализатор АГМ-510. Технические условия ДКИН. 413411.001 ТУ.
Правообладатель
Общество с ограниченной ответственностью «Научно-Производственный Центр « Аналитех» (ООО «НПЦ «Аналитех»)
ИНН 5262254403
Адрес: 603104, г. Нижний Новгород, ул. Нартова, д.2, литер Т Тел. 831-4120494 / 18, факс 8312-4120670 Е-mail: info@analitech, httP://www.analitech.ru
