| Номер в госреестре | 87887-23 |
| Наименование СИ | Полуприцепы-цистерны для нефтепродуктов |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Производственный филиал общества с ограниченной ответственностью "Научно-производственное объединение "Нефтегазовое машиностроение и специальное автомобилестроение" (ПФ ООО "НПО "НГМА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны для нефтепродуктов (далее - ППЦ) являются транспортными мерами полной вместимости (далее - ТМ) и предназначены для измерений объема всех видов светлых нефтепродуктов плотностью не более 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
ППЦ представляют собой сварную цистерну, имеющую в поперечном сечении форму «круга». Цистерна может быть разделена на несколько секций. Корпус цистерны изготовлен из материалов, обладающих стойкостью к воздействию нефтепродуктов, гарантируемой свариваемостью, соответствующими механическими свойствами и оборудован внутри усиливающими элементами (перегородками, волнорезами).
В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для контроля полноты налива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.
Наполнение секций нефтепродуктом осуществляется через заливной люк горловины при закрытых задвижках и донных клапанах до уровня верхней плоскости мерного угольника.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер (последние три цифры в составе идентификационного номера VIN) наносится:
- ударным способом на кронштейне опорного устройства с правой стороны ППЦ;
- методом лазерной гравировки на маркировочную табличку, установленную на кронштейне опорного устройства с правой стороны ППЦ.
ППЦ имеют следующие модификации:
- на базе трехосного транспортного средства - ППЦ-1-3, ППЦ-2-3, ППЦ-3-3, ППЦ-4-3, ППЦ-5-3, ППЦ-6-3, ППЦ-7-3, ППЦ-8-3;
- на базе четырехосного транспортного средства - ППЦ-3-4, ППЦ-4-4, ППЦ-5-4, ППЦ-6-4, ППЦ-7-4, ППЦ-8-4.
Модификации отличаются номинальной вместимостью, массой и габаритными размерами.

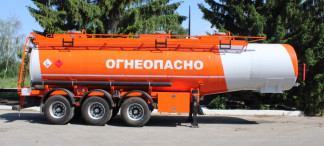

Общий вид ППЦ представлен на рисунках 1 и 2.
Место нанесения знака поверки для защиты от несанкционированного изменения положения указателя уровня налива представлено на рисунке 3.
Знак поверки в виде оттиска наносится ударным способом:
- на заклепку, которая проходит через полку угольника и стенку горловины ППЦ;
- на табличку, установленную на горловине ППЦ.
Метрологические и технические характеристики представлены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| ШЩ-1-3 | ШЩ-2-3 | ШЩ-3-3 | ШЩ-4-3 | |
| Номинальная 3 вместимость, м | 28,0 | 29,0 | 30,0 | 31,0 |
Продолжение таблицы 1
| Наименование характеристики | Значение | |||
| ШЩ-5-3 | ШЩ-6-3 | ШЩ-7-3 | ШЩ-8-3 | |
| Номинальная 3 вместимость, м | 32,0 | 33,0 | 34,1 | 35,3 |
Продолжение таблицы 1
| Наименование характеристики | Значение | |||||
| ШЩ-3-4 | ШЩ-4-4 | ШЩ-5-4 | ШЩ-6-4 | ^1^1Ц-7-4 | ШЩ-8-4 | |
| Номинальная 3 вместимость, м | 30,0 | 31,0 | 32,0 | 33,0 | 34,1 | 35,3 |
Окончание таблицы 1
| Наименование характеристики | Значение |
| Предел допускаемой относительной погрешности ТМ, % | ±0,4 |
| Разность между номинальной и действительной вместимостью ТМ, %, не более | ±1,5 |
| Остаток топлива в цистерне после ее слива, % от номинальной вместимости, не более | ±0,1 |
| Значение снижения уровня жидкости в горловине каждой секции, % от вместимости, указанной на табличке, не более | ±0,1 |
| Наименование | Значение | |||
| характеристики | ШЩ-1-3 | ШЩ-2-3 | ШЩ-3-3 | ШЩ-4-3 |
| Снаряженная масса, кг, не более | 8035 | 8079 | 8126 | 8173 |
| Полная масса, кг, не более | 38995 | 39039 | 39086 | 39133 |
| Габаритные размеры, мм, не более | 10720 | 10970 | 11220 | 11490 |
| - длина | 2550 | 2550 | 2550 | 2550 |
| - ширина | 4000 | 4000 | 4000 | 4000 |
| - высота | ||||
Продолжение таблицы 2
| Наименование | Значение | |||
| характеристики | ШЩ-5-3 | ШЩ-6-3 | ШЩ-7-3 | ШЩ-8-3 |
| Снаряженная масса, кг, не более | 8223 | 8275 | 8328 | 8390 |
| Полная масса, кг, не более | 39183 | 39235 | 39288 | 39350 |
| Габаритные размеры, мм, не более | 11725 | 11995 | 12270 | 12550 |
| - длина | 2550 | 2550 | 2550 | 2550 |
| - ширина | 4000 | 4000 | 4000 | 4000 |
| - высота | ||||
Продолжение таблицы 2
| Наименование характеристики | Значение | |||||
| ШЩ-3-4 | ШЩ-4-4 | ШЩ-5-4 | ШЩ-6-4 | ШЩ-7-4 | ШЩ-8-7 | |
| Снаряженная масса, кг, не более | 9092 | 9138 | 9190 | 9242 | 9295 | 9351 |
| Полная масса, кг, не более | 40052 | 40098 | 40150 | 40202 | 40255 | 40311 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 11220 2550 4000 | 11490 2550 4000 | 11725 2550 4000 | 11995 2550 4000 | 12270 2550 4000 | 12550 2550 4000 |
Окончание таблицы 2
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, С - относительная влажность, % - атмосферное давление, кПа | от -45 до +45 от 30 до 100 от 84,0 до 106,7 |
наносится на маркировочную табличку методом лазерной гравировки, на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна для нефтепродуктов | ППЦ-Х-Х | 1 шт. |
| Запасные части, инструменты и принадлежности | 1 комплект | |
| Руководство по эксплуатации | 1 экз. | |
| Паспорт | 1 экз. |
приведены в разделе 9 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 29.20.23-080-93767740-2021. Полуприцепы-цистерны для нефтепродуктов. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Нефтегазовое машиностроение и специальное автомобилестроение» (ООО «НПО «НГМА»)
ИНН 7702381871
Юридический адрес: 121596, г. Москва, ул. Горбунова, д. 2, стр. 3, ком. 52
Телефон/факс (495) 684-12-18
E-mail:www.gt7.ru
