| Номер в госреестре | 87893-23 |
| Наименование СИ | Резервуары горизонтальные стальные цилиндрические |
| Обозначение типа СИ | SU-42 |
| Изготовитель | Общество с ограниченной ответственностью "СИЛУР" (ООО "СИЛУР"), Свердловская область, Сысертский район, г. Арамиль |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары горизонтальные стальные цилиндрические SU-42 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Резервуар представляет собой металлический сосуд в форме горизонтально лежащего цилиндра со сферическими днищами.
Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт резервуаров и методом гравировки на металлическую табличку, закрепленную при помощи заклепок на площадке приваренной к стенке резервуара.
К резервуарам данного типа относятся резервуары горизонтальные стальные цилиндрические с заводскими номерами 170/190137, 171/190137, 172/190137, 173/190137, 174/190138, 175/190138, расположенные по адресу ООО "Ачим Девелопмент", Уренгойское НГКМ, УКПГ-51, База промысла опорная.
Резервуары с номерами 174/190138, 175/190138 имеют слой теплоизоляции.

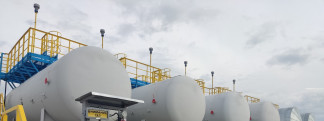

Общий вид резервуаров с указанием мест нанесения заводского номера приведен на рисунке 1.
Место крепления и внешний вид металлических табличек с нанесенными на них заводскими номерами приведен на рисунке 2
Нанесение знака поверки на резервуары не предусмотрено.
Место нанесения заводского номера
Рисунок 2 - Место крепления и внешний вид металлических табличек с нанесенными на них
заводскими номерами
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 50 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ± 0,25 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, 0С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не более | 30 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3
| Наименование | Обозначение | Количество |
| Резервуар горизонтальный стальной цилиндрический | SU-42 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
приведены в разделе 1 «Техническая характеристика и параметры» паспорта резервуара.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «СИЛУР»
(ООО «СИЛУР»)
ИНН 6672260040
Адрес: 624000, Свердловская обл., Сысертский р-н, г. Арамиль, пер. Речной, д. 1 Г
