| Номер в госреестре | 87895-23 |
| Наименование СИ | Станции автоматические дозирующие |
| Обозначение типа СИ | Freedom EVO |
| Изготовитель | "Tecan Schweiz AG", Швейцария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Станции автоматические дозирующие Freedom EVO (далее - дозирующие станции) предназначены для измерений объема при дозировании жидких образцов и реагентов из лабораторного пластика любого типа, при проведении количественного анализа в клиникодиагностических исследованиях.
Принцип действия дозирующей станции основан на методе объемного дозирования путем создания в системе дозирования устройства попеременного вакуума или избыточного давления, в результате чего набирается или сливается в наконечниках дозируемая жидкость. Вакуум и избыточное давление создаются при перемещении поршня, расположенного в герметично уплотненном цилиндре, величина перемещения поршня регулируется системой управления.
Конструктивно дозирующие станции представляют следующие модули, установленные в рабочей зоне, ограниченные платформой с металлической рамой, и соединенные системой обмена данных:
- дозирующий роботизированный манипулятор с направляющей;
- рабочая поверхность для размещения емкостей для дозируемых жидкостей, для промывки и микропланшетов;
-модуль идентификации микропланшетов, штативов и контейнеров путем сканера штрихкодов;
- система управления, предназначенная для управления процессом дозирования, а также автоматической дозирующей станцией в целом, оснащенная панелью оператора для выбора режимов работы и индикации результатов дозирования, а также персональный компьютер с установленным специализированным программным обеспечением, предназначенным для отображения заданных параметров дозирования, текущей программы, памяти на программы дозирования пользователя.
Дозирующие станции выпущены в двух модификациях Freedom EVO 75 и Freedom EVO 100, различающихся метрологическими и техническими характеристиками: числом каналов внесения дозируемой жидкости, объемом рабочей зоны, числом штативов, размещаемых на рабочей поверхности.
Дозирующие станции имеют две маркировочные таблички с заводским номером. Основная табличка расположена в правом нижнем углу задней стенки корпуса дозирующей станции. Дублирующая табличка расположена справа на боковой стенке внутри рабочей камеры. Заводской номер имеет цифровой формат, нанесен типографским способом.
К данному типу относятся дозирующие станции: Freedom EVO 75, зав.№ 1707001030, Freedom EVO 100, зав.№ 1707002981.
Общий вид дозирующих станций представлен на рисунке 1.

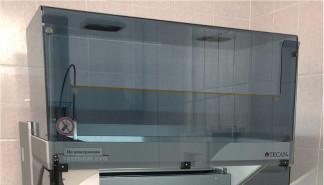

Рисунок 1 - Общий вид станции автоматической дозирующей Freedom EVO
Пломбирование и нанесение знака поверки на средство измерений не предусмотрены.
Для дозирующей станции разработано специализированное программное обеспечение, устанавливаемое на персональный компьютер (далее - ПО). Номер версии высвечивается при обращении к одноименному подпункту меню ПО. Идентификационные данные ПО приведены в таблице 1.
Основные метрологически значимые функции ПО: обработка сигнала с устройства дозирования, хранение программ и результатов дозирования, отображение результатов на мониторе, архивирование результатов измерений.
В ПО организовано два уровня доступа - пользовательский и сервисный. Обновления ПО без обращения к фирме - производителю «Tecan Group Ltd.», Швейцария, в процессе эксплуатации не предусмотрено.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | Freedom EVOware |
| Номер версии ПО | не ниже 2.1 |
| Цифровой идентификатор ПО | - |
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение для модификации Freedom | |
| EVO 100 | EVO 75 | |
| Диапазон объема дозирования, мл | от 0,0005 до 1 | от 0,001 до 0,990 |
| Дискретность установки объема, мл | 0,0001 | 0,001 |
| Пределы допускаемого относительного среднеквадратического отклонения фактического объема дозы, %, при номинальных значениях дозируемого объема: 10 мкл | 2,5 | 2,5 |
| 200 мкл | 2,0 | 2,0 |
| 900 мкл | - | 1,0 |
| 1000 мкл | 0,5 | - |
| Пределы допускаемого относительного отклонения среднего арифметического значения фактического объема дозы от номинального, %, при номинальных значениях дозируемого объема: 10 мкл | ±5,0 | ±5,0 |
| 200 мкл | ±3,0 | ±3,0 |
| 900 мкл | - | ±2,0 |
| 1000 мкл | ±1,0 | - |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификации Freedom | |
| EVO 100 | EVO 75 | |
| Параметры электрического питания: | ||
| - напряжение переменного тока, В | от 220 до 240 | от 220 до 240 |
| - частота, Г ц | 50/60 | 50/60 |
| Потребляемая мощность, ВА, не более | 600 | |
| Габаритные размеры системы управления, мм, не более | ||
| - длина | 940 | 881 |
| - ширина | 780 | 696 |
| - высота | 765 | 795 |
| Масса, кг, не более | 110 | 84 |
| У словия эксплуатации | ||
| - температура окружающей среды, °С | от +15 до +25 | |
| -относительная влажность воздуха, % | от 30 до 80 | |
наносится на титульный лист Паспорта типографским способом.
| Таблица 4 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| 1 Станция автоматическая дозирующая | Freedom EVO | 1 шт. |
| 2. Паспорт | - | 1 экз. |
| 3 Руководство по эксплуатации Freedom EVO | - | 1 экз. |
| 4 Комплект запасных частей и принадлежностей для технического обслуживания | - | - |
| 5 Одноразовые наконечники на 10 мкл, 200 мкл, 1000 мкл | - | - |
| 6 Штативы для микропланшетов | - | - |
| 7 Роботизированный переносящий манипулятор | - | - |
| 8 Штативы для реагентов, пробирок и кювет | - | - |
| 9 Штативы для наконечников | - | - |
| 10 Станция промывки с удалением отходов | - | - |
| 11 Методика поверки | - | 1 экз. |
приведены в разделе 6 «Эксплуатация» Руководства по эксплуатации
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
«Tecan Schweiz AG», Швейцария Адрес Seestrasse 103, 8708 Mannedorf, Switzerland
