| Номер в госреестре | 87897-23 |
| Наименование СИ | Нанотвердомеры |
| Обозначение типа СИ | НаноСкан-4D |
| Изготовитель | Федеральное государственное бюджетное научное учреждение "Технологический институт сверхтвердых и новых углеродных материалов" (ФГБНУ ТИСНУМ), г. Москва, г. Троицк |
| Год регистрации | 2023 |
| Срок свидетельства | 12.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нанотвердомеры НаноСкан-4D (далее - нанотвердомеры) предназначены для измерений твердости материалов по шкалам индентирования в соответствии с ГОСТ Р 8.748-2011, металлов и сплавов по шкалам Виккерса в соответствии с ГОСТ Р ИСО 6507-1-2007, ГОСТ 9450-76.
Принцип действия нанотвердомеров основан:
- для шкал индентирования: на статическом вдавливании алмазного наконечника Берковича с совместным измерением перемещения наконечника и силы, прикладываемой к наконечнику;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка.
Конструктивно нанотвердомеры состоят из несущей металлической рамы с установленными на ней модулями для измерения твердости по шкалам индентирования и по шкалам Виккерса.

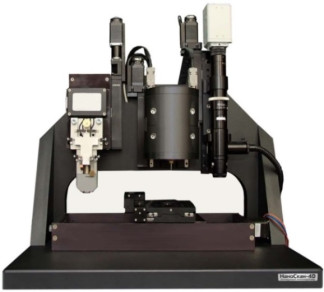

Общий вид нанотвердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунке 1.
Пломбирование нанотвердомеров не предусмотрено.
Нанесение знака поверки на нанотвердомеры не предусмотрено.
Заводской номер в виде буквенно цифрового обозначения, состоящего из арабских цифр и букв русского и латинского алфавита, наносится методом лазерной гравировки на маркировочную табличку, закрепленную в месте, указанном на рисунке 1.
Программное обеспечение (далее - ПО) нанотвердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
Конструкция нанотвердомеров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | NanoScan Device | NanoScan Viewer |
| Номер версии (идентификационный номер) ПО | не ниже v 200 | не ниже v 200 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | ||
Таблица 2 - Метрологические характеристики нагрузок по шкалам индентирования
| Диапазон испытательных нагрузок, мН | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| от 1 до 500 включ. | ±1 |
Таблица 3 - Метрологические характеристики нанотвердомеров по шкалам индентирования
Диапазон измерений твёрдости Hit
Шкалы твердости
Пределы допускаемой абсолютной погрешности измерений твёрдости
Повторяемость показаний, Hit, не более
Hit
0,05•Н
+0,1 •Hit
ГТср
от 0,1 до 70
П р и м е ч а н и я:
1 Данные метрологические характеристики определены для максимальных глубин внедрения наконечника не менее 20 нм
2 Hit - приписанное число твёрдости по шкалам индентирования
3 Нггср - среднее арифметическое значение 15 измерений числа твердости
4 Числа твёрдости индентирования вычисляются в ГПа
5 Метрологические характеристики действительны для 15 измерений_
| Испытательные нагрузки, Н | Пределы допускаемого относительного отклонения испытательных нагрузок, % |
| 0,4903; 0,9807 | ±1,5 |
| 1,961; 2,942; 4,903; 9,807, 19,61; 49,03; 98,07 | ±1,0 |
Таблица 5 - Диапазоны измерений твердости по шкалам Виккерса
| Шкалы Виккерса | Диапазоны измерений твердости, HV |
| HV 0,05 | от 50 до 500 |
| HV 0,1 | от 50 до 850 |
| HV 0,2; HV 0,3 | от 50 до 1000 |
| HV 0,5; HV 1; HV 2; HV 5; HV 10 | от 50 до 1500 |
Таблица 6 - Метрологические характеристики нанотвердомеров по шкалам Виккерса
| Обозначение шкалы твёрдости | Интервалы изме | рений твёрдости, HV | |||||||
| от 50 до 125 включ. | св. 125 до 175 включ. | св. 175 до 225 включ. | св. 225 до 275 включ. | св. 275 до 325 включ. | св. 325 до 375 включ. | св. 375 до 425 включ. | св. 425 до 475 включ. | св. 475 до 525 включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | |||||||||
| HV 0,05 | 8 | 14 | 20 | 20 | 27 | 35 | 40 | 50 | - |
| HV 0,1 | 6 | 11 | 16 | 20 | 27 | 35 | 40 | 50 | 50 |
| HV 0,2 | 4 | 8 | 12 | 18 | 24 | 30 | 36 | 43 | 50 |
| HV0,3 | 4 | 7 | 10 | 14 | 18 | 23 | 28 | 34 | 40 |
| HV0,5 | 3 | 7 | 10 | 13 | 15 | 19 | 24 | 27 | 30 |
| HV1 | 3 | 6 | 8 | 10 | 12 | 14 | 16 | 20 | 25 |
| HV2 | 3 | 5 | 6 | 8 | 9 | 12 | 16 | 18 | 20 |
| HV5 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
| HV10 | 3 | 5 | 6 | 8 | 9 | 11 | 12 | 14 | 15 |
Продолжение таблицы 6
| Обозначение | И | нтервалы измерений твё | рдости, ! | HV | ||||||
| шкалы | св. 525 | св. 575 | св. 625 | св. 675 | св. 725 | св. 775 | св. 825 | св. 875 | св. 925 | св. 1075 |
| твёрдости | цо 575 | до 625 | до 675 | до 725 | до 775 | до 825 | до 875 | до 925 | до 1075 | до 1500 |
| включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | включ. | |
| Пределы допускаемой абсолютной погрешности твердомеров, HV, (±) | ||||||||||
| HV 0,1 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | - | - | - |
| HV 0,2 | 58 | 66 | 72 | 77 | 86 | 96 | 102 | 108 | 110 | - |
| HV0,3 | 47 | 54 | 62 | 70 | 75 | 80 | 89 | 99 | 110 | - |
| HV0,5 | 36 | 42 | 46 | 49 | 56 | 64 | 68 | 72 | 90 | 142 |
| HV1 | 28 | 30 | 32 | 35 | 42 | 48 | 51 | 54 | 60 | 77 |
| HV2 | 22 | 24 | 26 | 28 | 30 | 32 | 38 | 45 | 50 | 77 |
| HV5 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 40 | 52 |
| HV10 | 17 | 18 | 20 | 21 | 23 | 24 | 26 | 27 | 30 | 39 |
| П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений | ||||||||||
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более | от +18 до +28 50 |
| Параметры электрического питания напряжение переменного тока частотой 50 Гц, В | от 207 до 253 |
| Габаритные размеры твердомеров, мм, не более длина ширина высота | 700 700 1700 |
| Масса, кг, не более | 180 |
наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 8 - Комплектность нанотвердомеров
| Наименование | Обозначение | Количество |
| Нанотвердомер в составе | НаноСкан-4D | 1 шт. |
| - несущая рама | 1 шт. | |
| - модуль нанотвердомера | 1 шт. | |
| - модуль твердомера Виккерса* | 1шт. | |
| - модуль оптического микроскопа * | 1 шт. | |
| - модуль сканирующего зондового микроскопа * | 1 шт. | |
| Персональный компьютер | - | 1 шт. |
| Блок электроники | - | 1 шт. |
| Руководство по эксплуатации | НаноСкан^ - 01 РЭ | 1 экз. |
| * В соответствии с заказом | ||
приведены в документе: НаноСкан-4D - 01 РЭ «Нановердомеры НаноСкан-4D. Руководство по эксплуатации», глава 8 «Процедура измерений».
ГОСТ Р 8.748-2011 Государственная система обеспечения единства измерений. Металлы и сплавы. Измерение твердости и других характеристик материалов при инструментальном индентировании. Часть 1. Метод испытаний;
ГОСТ Р 8.907-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости по шкалам Мартенса и шкалам индентирования;
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;
ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкале Виккерса;
ГОСТ 9450-76 Измерение микротвердости вдавливанием алмазных наконечников; Нанотвердомеры НаноСкан-4D. Технические условия. НУМК.441118.001 ТУ.
Правообладатель
Федеральное государственное бюджетное научное учреждение «Технологический институт сверхтвердых и новых углеродных материалов» (ФГБНУ ТИСНУМ)
ИНН: 5046054720
Адрес: 108840, г. Москва, г. Троицк, ул. Центральная, д. 7а Тел. 8 (499) 272-23-13.
Факс: 8 (499) 400-62-60 E-mail: vblank@tisnum.ru
