| Номер в госреестре | 87903-23 |
| Наименование СИ | Комплексы испарительные |
| Обозначение типа СИ | Evalogger |
| Изготовитель | Закрытое акционерное общество "КРОК инкорпорейтед" (ЗАО "КРОК инкорпорейтед"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 12.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы испарительные Evalogger (далее - комплексы Evalogger) предназначены для измерений уровня и температуры воды, количества атмосферных осадков, скорости воздушного потока.
Принцип действия комплексов Evalogger основан на измерении первичными измерительными преобразователями (датчиками) физических величин с передачей данных в контроллер и далее в центр сбора данных с помощью средств связи.
Конструктивно комплексы Evalogger состоят из шкафа управления с контроллером Unilog, модемом Seba ModCom 3G+, датчика уровня EG34, датчика температуры воды HTF50, датчика скорости ветра Wind Speed Sensor, датчика количества атмосферных осадков RG50 (опционально), испарителя с водной поверхности ГГИ-3000, вспомогательных и связующих компонентов. Шкаф управления представляет собой защищенный корпус с размещенными внутри контроллером, устройством связи и элементами питания.
Датчик уровня EG34 представляет собой магнитострикционный поплавковый уровнемер. Периодически генерируемый токовый импульс передается по волноводу в направлении поплавка с расположенным в нем постоянным магнитом. В измерительном элементе (волноводе), в точке пересечения магнитного поля, вызванного токовым импульсом, с магнитным полем постоянного магнита возникает механическая волна, которая движется обратно с постоянной скоростью в направлении измерительной головки датчика. Время между отправкой и возвращением импульса преобразуется в значения уровня. Интерфейсный модуль обрабатывает сигнал и выдает в цифровом виде. Датчик уровня EG34 установлен в испаритель с водной поверхности ГГИ-3000. Значения, полученные датчиком уровня EG34, пересчитываются в параметры испарения при помощи программного обеспечения комплекса Evalogger «Evasoft».
Датчик температуры HTF50 работает по принципу, основанному на зависимости электрического сопротивления платинового чувствительного элемента (Pt100) от температуры окружающей среды (воды). Датчик температуры HTF50 установлен в испаритель с водной поверхности ГГИ-3000.
Датчик количества атмосферных осадков RG50: осадки из приемной воронки датчика с определенной площадью сбора попадают в лоточный механизм, который при заполнении опрокидывается, замыкая контакт, образующийся при этом электрический сигнал (соответствующий количеству осадков в 0,1 мм) поступает по линии связи в центральное устройство.
Датчик скорости ветра Wind Speed Sensor работает по принципу, основанному на преобразовании скорости воздушного потока во вращательное движение вала и измерении параметров его вращения.
Программное обеспечение комплекса «Evasoft» автоматически исключает повышение уровня (дождь и ручное заполнение) и рассчитывает параметры испарения.
В комплексах Evalogger используются интерфейсы связи GSM\GPRS, EDGE, UMTS, HSDPA, HSDPA+, LTE, RS-232, USB, RS-485 (опционально), Ethernet (опционально).
Общий вид комплекса Evalogger представлен на рисунке 1.

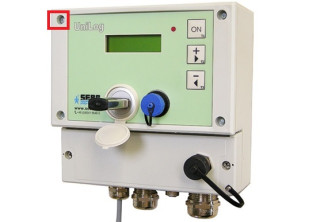

Для защиты от несанкционированного доступа предусмотрена пломбировка. Место пломбирования контроллера приведено на рисунке 2.
Нанесение знака поверки на комплекс Evalogger не предусмотрено.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на корпус комплексов Evalogger в виде наклейки.
Комплексы испарительные Evalogger имеют встроенное и внешнее программное обеспечение. Внешнее ПО «SebaConfig.exe» предназначено для настройки комплекса, регистрации данных и контроля показаний в режиме реального времени, внешнее ПО «Evasoft» предназначено для расчета показаний параметров испарения. Встроенное ПО отвечает за сбор данных с датчиков, их математическую обработку и передачу результатов измерений по внешнему цифровому интерфейсу.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Влияние встроенного ПО учтено при нормировании метрологических характеристик комплекса.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Встроенное ПО | Внешнее ПО | Внешнее ПО | |
| Идентификационное наименование | l ogger_eml oad.hex | SebaConfig.exe | Evasoft |
| Номер версии (идентификационный номер) ПО, не ниже | 3.00 | 1.13.1000 | 1.0 |
Основные метрологические и технические характеристики приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений уровня воды, мм | от 0 до 160 |
| Пределы допускаемой абсолютной погрешности измерений уровня воды, мм | ±0,4 |
| Диапазон измерений температуры воды, °С | от -5 до +50 |
| Пределы допускаемой абсолютной погрешности измерений температуры воды, °С | ±0,2 |
| Минимальное измеряемое количество атмосферных осадков, мм | 0,1 |
| Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм | ±(0,1+0,05-Хизм*) |
| Диапазон измерений скорости воздушного потока, м/с | от 0,5 до 60 |
| Пределы допускаемой погрешности измерений скорости воздушного потока: -абсолютной в диапазоне от 0 до 5 м/с включительно, м/с -относительной в диапазоне св. 5 до 60 м/с, % | ±0,5 ±10 |
| *Хизм - измеренное значение количества осадков, мм | |
| Наименование характеристики | Значение | |||||
| Контроллер Unilog | Датчик уровня EG34 | Датчик температуры HTF50 | Датчик скорости ветра Wind Speed Sensor | Датчик количества атмосферных осадков RG50 | ||
| Условия эксплуатации: Температура окружающего воздуха, оС Относительная влажность воздуха, % Температура воды, оС | от -35 до +55 от 0 до 95, без конденсата | от -5 до +50 | от -5 до +50 | от -50 до +60 до 95% | от 0 до + 60 | |
| Атмосферное давление, гПа | от 960 до 1040 | |||||
| Напряжение питания (постоянный ток), В | 12 | 24 | ||||
| Потребляемая мощность, ВА, не более | 3 | 15 | ||||
| Габаритные размеры, мм, не более -диаметр -длина -высота -ширина | Шкаф управления | Испаритель | Датчик температуры HTF50 | |||
| 60 30 40 | 760 740 | 6 60 | ||||
| Масса, кг, не более (включая монтажные конструкции) | 100 | |||||
| Средний срок службы, лет, не менее | 10 | |||||
| Средняя наработка до отказа, ч, не менее | 50000 | |||||
Знак утверждения типа наносится
на титульный лист руководства по эксплуатации типографским методом.
Таблица 4 - Комплектность комплексов Evalloger
| Наименование | Обозначение | Кол-во |
| Контроллер Unilog | Контроллер | 1 шт. |
| Испаритель с водной поверхности ГГИ-3000 | ГГИ-3000 | 1 шт. |
| Датчик уровня EG34 | EG34 | 1 шт. |
| Датчик температуры воды HTF50 | HTF50 | 1 шт. |
| Датчик скорости ветра Wind Speed Sensor | Wind Speed Sensor | 1 шт. |
| Датчик количества атмосферных осадков RG-50 | RG-50 | 1 шт.* |
| Паспорт | 17404049.26.51.12.000.001.ПС | 1 экз. |
| Руководство по эксплуатации | 17404049.26.51. 12.000.001.РЭ | 1 экз. |
| Программное обеспечение | «Evasoft» | 1 шт. |
| Примечание: * поставляется опционально комплекс комплектуется по заказу и дополнительно оснащается мачтами, корпусами или иными защитными конструкциями, а также сопутствующими приспособлениями для установки, фиксации и питания датчиков и контроллера | ||
приведены в паспорте «Комплекс испарительный Evalogger», раздел 1.4 «Устройство и работа».
ГОСТ 8.558-2009. Государственная поверочная схема для средств измерений температуры;
Г осударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815;
Государственная поверочная схема для средств измерений уровня жидкости и сыпучих материалов, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Технические условия 174040949.26.51.12.000.001.ТУ «Комплексы испарительные Evalogger».
Правообладатель
Закрытое акционерное общество «КРОК инкорпорейтед» (ЗАО «КРОК инкорпорейтед») ИНН 7701004101
Юридический адрес: 105082, г. Москва, ул. Большая Почтовая, дом 26В, стр. 2 Телефон: +7 (495) 974-22-74, +7 (495) 797-47-99 Web-сайт: www.croc.ru E-mail: info@croc.ru
