| Номер в госреестре | 87904-23 |
| Наименование СИ | Трансформатор напряжения антирезонансный элегазовый |
| Обозначение типа СИ | ЗНГ-УЭТМ®-330/500 |
| Изготовитель | Общество с ограниченной ответственностью "Эльмаш (УЭТМ)" (ООО "Эльмаш (УЭТМ)"), г. Екатеринбург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения антирезонансный элегазовый ЗНГ-УЭТМ®-330/500 (далее - трансформатор) предназначен для измерения высокого напряжения, путем трансформации в низкое напряжение, и передачи сигнала измерительной информации приборам измерения при поверке и калибровке средств измерений в цепях переменного тока частотой 50 Гц с номинальными напряжениями 330/V3 кВ или 500/V3 кВ.
По принципу действия трансформатор является прибором электромагнитного типа. Активная часть трансформатора - магнитопровод из электротехнической стали с обмотками размещена в алюминиевом заземленном корпусе. На корпусе установлен изолятор, обеспечивающий внешнюю изоляцию аппарата. На верхнем торце изолятора размещен высоковольтный зажим первичной обмотки.
На корпусе расположены заземляемый вывод первичной обмотки и выводы вторичных обмоток, а также устройство для заполнения элегазом, табличка технических данных, сигнализатор плотности газа для определения давления газа.
Сигнализатор плотности имеет две пары контактов, срабатывающих при снижении плотности газа. Одна пара срабатывает при снижении плотности до уровня предупредительный сигнализации, другая - до уровня аварийной сигнализации
На магнитопроводе трансформатора расположены концентрически: дополнительные вторичные обмотки (обмотки «ад1хд1» и «ад2хд2»), затем основные вторичные обмотки (обмотки «аш» и «а2Х2»). Поверх вторичных обмоток расположена первичная высоковольтная обмотка. Для обеспечения оптимального электрического поля обмотки снабжены экранами.
Схема пломбирования от несанкционированного доступа приведена на рисунке 1.
Защита трансформатора от чрезмерного повышения давления газа (например, из-за пробоя внутренней изоляции) обеспечивается наличием мембраны, разрушающейся при давлении свыше 1 МПа.
Трансформатор имеет информационную табличку, выполненную из металла с нанесённым на неё методом лазерной гравировки техническими данными и заводским номером № 1, позволяющим однозначно идентифицировать данный экземпляр трансформатора.
Нанесение знака поверки на трансформатор не предусмотрено (наносится на паспорт трансформатора).

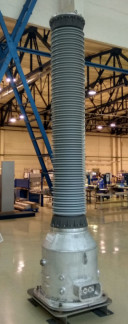

Общий вид средства измерений, места пломбирования и нанесения заводского номера приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения, кВ | 330/V3; 500/V3 |
| Номинальные значения вторичного напряжения, В - основных «аш» и «а2х2» - дополнительных «аД1хД1» и «аД2хД2» | 100/V3 100 |
| Класс точности основных вторичных обмоток «аш» и «а2х2» по ГОСТ 23625-2001 | 0,05 |
| Класс точности дополнительных вторичных обмоток «аД1хД1» и «аД2хД2» по ГОСТ 1983-2015 | 0,5 |
| Номинальные мощности вторичных обмоток, В • А - основных «аш» и «а2х2» - дополнительных «ад1хд1» и «ад2хд2» | 5 5 |
| Номинальная частота переменного тока, Г ц | 50 |
Таблица 2 — Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры трансформатора, мм - высота - максимальный диаметр | 4554 1281 |
| Масса трансформатора, кг | 1429 |
| Условия эксплуатации: - температура окружающей среды, оС - относительная влажность при температуре +25 оС, не более % - атмосферное давление, кПа | от +15 до +25 80 от 84 до 106 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее | 40 262800 |
нанесен на информационную табличку трансформатора фотохимическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Трансформатор напряжения антирезонансный элегазовый | ЗНГ-УЭТМ®-330/500 | 1 шт. |
| Паспорт | 1БП.759.008 ПС | 1 экз. |
| Руководство по эксплуатации | 1БП.759.001-01 РЭ | 1 экз. |
приведены в пункте 1.1.6 документа «Трансформатор напряжения антирезонансный элегазовый ЗНГ-УЭТМ® на напряжение 330 и 500 кВ. Руководство по эксплуатации. 1БП.759.001-01 РЭ».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 23625-2001 «Трансформаторы напряжения измерительные лабораторные. Общие технические условия»;
ГОСТ 1983-2015 «Трансформаторы напряжения. Общие технические условия»;
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки»;
МЭК 61869-1 «Измерительные трансформаторы - часть 1: общие требования»;
МЭК 61869-3 «Измерительные трансформаторы - часть 3: общие требования к индуктивным трансформаторам напряжения»;
1БП.759.001ТУ Трансформаторы напряжения антирезонансные элегазовые ЗНГ-УЭТМ® на напряжение 110, 220, 330 и 500 кВ. Технические условия;
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Государственный первичный специальный эталон и государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/Т3кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
Правообладатель
Общество с ограниченной ответственностью «Эльмаш (УЭТМ)» (ООО «Эльмаш (УЭТМ)»)
ИНН 6686007865
Адрес: 620017, Свердловская обл., г. Екатеринбург, ул. Фронтовых бригад, д. 22
Телефон: (343) 324-53-00
E-mail: secretary@uetm.ru, rotblut@uetm.ru
Web-сайт: www.uetm.ru
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
