| Номер в госреестре | 87918-23 |
| Наименование СИ | Анализаторы дымовых газов |
| Обозначение типа СИ | ЭкоОкси |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР"), Московская обл., г. Дубна |
| Год регистрации | 2023 |
| Срок свидетельства | 12.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы дымовых газов ЭкоОкси (далее - анализаторы) предназначены для непрерывного измерения объёмной концентрации кислорода и оксида углерода (II) и/или продуктов неполного сгорания (горючих газах, далее - СОе) в дымовых и других технологических газах, для технологического контроля и мониторинга в системах контроля выбросов.
Анализаторы дымовых газов ЭкоОкси состоят из электронного модуля и измерительного зонда. Конструкция анализаторов позволяет заменить при неисправностях датчики и электронику в полевых условиях.
Принцип измерения концентрации кислорода основан на определении объёмной доли кислорода путём измерения напряжения, возникающего на нагретом электрохимическом элементе на основе оксида циркония.
Измерение СОе, путем определения разницы термосопротивлений на эталонном и активном элементах термокаталитического датчика.
Анализаторы ЭкоОкси выпускаются в 3 моделях:
1. ЭкоОкси-ЗООО/ЕсоОху-ЗООО (в невзрывозащищенном исполнении),
2. ЭкоОкси-6ООО/ЕсоОху-6ООО (во взрывозащищенном исполнении),
3. ЭкоОкси-61 ОО/ЕсоОху-б 1ОО (в невзрывозащищенном или взрывозащищенном исполнении).
Модели отличаются конструкцией электронных модулей и измерительных зондов, типом и количеством сигнальных выходов, модель ЭкоОкси-61ОО/ЕсоОху-61ОО оснащается ячейкой для измерения СОе.
Анализаторы имеют функции самодиагностики, при необходимости оснащаются дополнительным защитным, монтажным, пневматическим оборудованием.
Анализаторы, в зависимости от конфигурации/комплектации, имеет функции:
- автоматической, ручной или удаленной настройки нуля;
- автоматической, ручной или удаленной калибровки;
Анализаторы имеют интерфейсы: дисплей, 4-2ОмА, Modbus, RS485, HART (в зависимости от конфигурации) для отображения и передачи результатов измерения, диагностики и настроек.

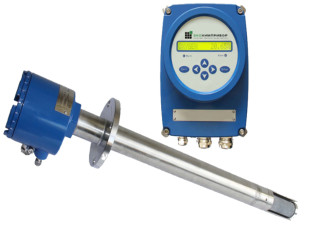

Нанесение знака поверки на анализаторы не предусмотрено. Анализаторы имеют серийные номера, которые наносятся печатным способом в виде цифрового обозначения на идентификационную табличку (рисунок 5), закрепленную на боковую панель прибора. Общий вид анализаторов, варианты исполнений приведены на рисунках 1 -3.
Анализаторы пломбированы от несанкционированного доступа. Схема пломбировки представлена на рисунке 4.
Анализаторы имеют встроенное программное обеспечение, предназначенное для управления анализаторами, считывания, отображения, хранения и передачи данных.
Место нанесения серийного номера
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного ПО СИ на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже ЭкоОкси- 3000/ EcoOxy - 3000 ЭкоОкси- 6000/ EcoOxy - 6000 ЭкоОкси- 6100/ EcoOxy - 6100 | SV06.1.0.04 SV03.0.1.07 SV08.1.0.03 |
Таблица 2 - Метрологические характеристики
| Определяемый компонент | Диапазон измерения определяемого компонента* | Пределы допускаемой основной погрешности | |
| абсолютной | относительной | ||
| Кислород O2, % | от 0 до 7 включ. | ±0,2 % | - |
| св. 7 до 25 | - | ±3 % | |
| Неполное сгорание газов (СОе), млн-1, (минимальный/ максимальный) | от 0 до 500 включ. | ±50 млн-1 | - |
| св. 500 до 2000 включ. | ±100 млн-1 | - | |
| св.2000 до 15000 | - | ±5 % | |
| *- верхний предел измерений может быть сконфигурирован между наименьшими и наибольшим значениями, приведенными в таблице №2 | |||
| Наименование характеристики | Значение |
| Предел допускаемой вариации в долях от предела допускаемой основной погрешности выходного сигнала, % | 0,5 |
| Пределы допускаемой дополнительной погрешности за счет изменения температуры окружающей среды электронного модуля на каждые 1О°С от нормальной, в долях от предела допускаемой основной погрешности % | ±0,5 |
| Время установления показаний (Т9о), с, не более | 20 |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Г абаритные размеры Электронного модуля мм, не более (В*Ш>Г): ЭкоОкси- 3000/ ЕсоОху - 3000 ЭкоОкси- 6000/ ЕсоОху - 6000 ЭкоОкси- 6100/ ЕсоОху - 6100 | 240x170x110 143x245x230 210x210x270 |
| Длинна зонда, мм, не более: ЭкоОкси- 3000/ ЕсоОху - 3000 ЭкоОкси- 6000/ ЕсоОху - 6000 ЭкоОкси- 6100/ ЕсоОху - 6100 | 560, 715,975,1260,1710,2090 605,760,1020,1305,1755,2140 855, 1055, 1585,2035,2415 |
| Масса, кг, не более Электронного модуля ЭкоОкси- 3000/ ЕсоОху - 3000 ЭкоОкси- 6000/ ЕсоОху - 6000 ЭкоОкси- 6100/ ЕсоОху - 6100 | 3 6 10 |
| Условия эксплуатации: - температура анализируемой среды, °С - температура окружающей среды, °С для зонда анализатора: ЭкоОкси-3000, ЭкоОкси-6000 ЭкоОкси-6100 для электронного модуля: ЭкоОкси-3000, ЭкоОкси-6000 ЭкоОкси-6100 - относительная влажность окружающего воздуха, % (без конденсации) - атмосферное давление, кПа | от 0 до 1500 от -40 до 80 от -40 до 175 от -40 до 55 от -20 до 55 не более 97 от 84 до 106,7 |
| Электрическое питание: Напряжение переменного тока Частота | от 100 до 240 В 50 Гц |
| Максимальная потребляемая мощность, Вт ЭкоОкси-3000, ЭкоОкси-6000 ЭкоОкси-6100 | 200 600 |
| Выходной сигнал: Цифровой (в зависимости от конфигурации) | Modbus, RS485, HART |
| Наименование характеристики | Значение |
| Аналоговый токовый, мА | от 4 до 20 |
| Маркировка взрывозащиты для электронного модуля: ЭкоОкси-6000, ЭкоОкси-6100 для зонда анализатора: ЭкоОкси-6000, ЭкоОкси-6100 | 1Ex d ib IIC T6 Gb X 1Ex d IIC T6 Gb X 1Ex d IIC T4 Gb X 1Ex d IIC T3 Gb X |
| Время прогрева, мин, не более | 40 |
| Средний срок службы, лет: | 10 |
| Средняя наработка на отказ, ч, не менее: | 24 000 |
наносится на титульный лист руководства по эксплуатации типографским методом и идентификационную табличку.
Таблица 5 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор дымовых газов1) | ЭкоОкси | 1 шт. |
| Монтажные принадлежности2 | ||
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
| ^ - модификация и исполнение анализаторов определяется при заказе в соответствии со спецификацией в руководстве по эксплуатации; 2) - состав определяется (опционально) при заказе в соответствии со спецификацией. | ||
приведены в эксплуатационном документе РЭ «Анализаторы дымовых газов ЭкоОкси. Руководство по эксплуатации», раздел 2 «Принцип измерения».
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний анализаторов горючих газов;
ГОСТ 13320- 81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.53-003-15701168-2022 Анализаторы дымовых газов ЭкоОкси. Технические
условия.
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «ЭКОХИМПРИБОР» (OOO «НПП «ЭКОХИМПРИБОР»)
ИНН 5010053321
Адрес: 141980, Московская обл., г. Дубна, ул. Университетская, д. 11, стр. 14 Телефон (факс): +7 (495) 662-32-21 Web-сайт: www.ecohimpribor.ru E-mail: info@ecohimpribor.ru
