| Номер в госреестре | 87929-23 |
| Наименование СИ | Комплексы измерительные изменений скорости давления |
| Обозначение типа СИ | ИКСИД |
| Изготовитель | Общество с ограниченной ответственностью "Нефтегазовая Промышленная Арматура" (ООО "НГПА"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 20.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные изменений скорости давления ИКСИД (далее по тексту -комплексы) предназначены для измерений давления и для показаний скорости изменения давления и записи данных на внешний носитель.
Принцип действия комплексов основан на осуществлении измерения давления посредством датчиков, работающих с использованием зависимости между измеряемым давлением и упругой деформацией тензочувствительного элемента.
Электрический сигнал, пропорциональный измеряемому давлению, преобразуется датчиком в нормированный электрический выходной сигнал. Далее сигнал поступает на блок преобразования аналогового сигнала в цифровой в стандарте сети RS-485.
Обработка сигнала происходит контроллером с выводом данных на экран. Программное обеспечение (далее по тексту - ПО), используемое контроллером, позволяет вычислять скорость изменения давления.
Конструктивно комплексы смонтированы в корпусе, который оборудован разъемами для подключения преобразователей давления измерительных ИЗМЕРКОН (регистрационный номер в Федеральном информационном фонде средств измерений 72109-18), внешней Flash-памяти, а также сенсорным дисплеем, обеспечивающим визуализацию измеряемых параметров и управление (настройку) комплексов. Комплексы обеспечивает архивацию (запись) результатов измерения на внешний носитель, подключаемый посредством разъема USB.
Комплексы изготавливаются в нескольких модификациях, отличающиеся метрологическими и техническими характеристиками, условное обозначение которых выглядит следующим образом:
ИКСИД1).Х2.ХХз).Х4), где
1) Обозначение типа средства измерений
2) Модификация: «А» - автономный; «С» - стационарный
3) Верхний предел измерений избыточного давления
4) Условия эксплуатации датчиков: «С» - стандартный +80 °С; «К» - исполнение датчиков для коррозионно-активных и агрессивных сред.
Серийные номера в виде цифрового обозначения, наносятся на информационную табличку корпуса прибора методом гравирования.
Знак поверки наносится в паспорт комплекса и(или) на свидетельство о поверке.

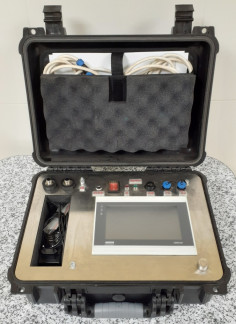

Общий вид комплексов с указанием места нанесения серийного номера представлен на рисунке 1.
Пломбирование комплексов проводится изготовителем при выпуске из производства при помощи мастичной пломбы, как представлено на рисунке 1.
Метрологически значимое - ПО устанавливается в микропроцессор контроллера на заводе-изготовителе во время производственного цикла.
Конструкция комплексов исключает возможность внесения преднамеренных и непреднамеренных изменений в ПО посредством пломбировки СИ.
Идентификационные данные ПО приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IKSID by NGPA |
| Номер версии (идентификационный номер) ПО | не ниже Version 1.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Верхние пределы измерений избыточного давления (ВПИ), МПа1) | от 1 до 16 |
| Пределы допускаемой приведенной к ВПИ избыточного давления погрешности, % | ±1 |
| ^ - конкретный настроенный диапазон зависит от заказа и указан в паспорте | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний скорости падения давления, МПа/мин | от 0,0 до 1,0 |
| Дискретность установления скорости падения давления, МПа | 0,001 |
| Габаритные размеры, мм, не более: - ширина - длина - высота | 450 500 300 |
| Масса, кг, не более | 10 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, %, не более (без конденсации при +35 °С) | от 0 до +40 80 |
| Рабочие условия измерений: - температура окружающей среды, °С1) - относительная влажность, %, не более (без конденсации при +35 °С) | -20 до +50 80 |
| Средний срок службы, лет, не менее | 5 |
| 1) - кратковременно не более 1 часа | |
наносится на шильдик защитного кейса средства комплекса и на титульные листы эксплуатационной документации типографским способом
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измерительный комплекс скорости изменения давления | ИКСИД | 1 шт. |
| Паспорт | ИКСИД.00.000 ПС | 1 экз. |
| Руководство эксплуатации | ИКСИД.00.000 РЭ | 1 экз. |
| Датчик давления | ДД | 1 шт. |
| Датчик реле давления | РД | 1 шт. |
| Кабель для подключения датчиков | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Внешний адаптер электропитания | - | 1 шт. |
| У паковочный лист | - | 1 экз. |
| Блок имитации разрыва | - | 1 шт.* |
| *- по отдельному заказу | ||
Приведены в разделе 2.3 «Использование ИКСИД» документа ИКСИД.00.000 РЭ Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52-011-86534248-2020 Комплексы измерительные изменения скорости давления ИКСИД. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Нефтегазовая Промышленная Арматура» (ООО «НГПА»)
ИНН:7728661739
Юридический адрес: Россия, 125414, г. Москва, улица Фестивальная, д. 44. помещение III Телефон: +7 (495) 424-61-39 E-mail: ngpa@zatvor.info
