Резервуар стальной вертикальный цилиндрический РВС-3000, 87930-23

Назначение

Резервуар стальной вертикальный цилиндрический РВС-3000 (далее - резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Описание

Тип резервуара - стальной вертикальный цилиндрический.

Принцип действия резервуара стального вертикального цилиндрического РВС-3000 основан на измерение объема нефти и нефтепродуктов в зависимости от уровня его наполнения.

Резервуар стальной вертикальный цилиндрический РВС-3000, представляет собой наземный вертикальный сварной (полистовое исполнение) сосуд с плоским днищем. Основанием является гидрофобный слой из битумно-песчаной смеси. Резервуар снабжен люками-лазами и штуцерами. Резервуар имеет стационарную крышу. Резервуар снабжен лестницей для доступа на крышу. Резервуар оснащен, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным и гидравлическим предохранительным клапанами; устройством для отбора проб и подтоварной воды; прибором для замера уровня; противопожарным оборудованием. Резервуар оборудован замерными люками для выполнения измерений базовой высоты резервуара, определение уровня нефти и отбор проб. Резервуар оснащен молние-защитой, защитой от статического электричества и вторичных проявлений молний.

Заводской номер резервуара нанесен в виде цифрового обозначения, состоящий из арабских цифр аэрографическим способом на боковую поверхность резервуара краской, устойчивой к условиям эксплуатации и типографским способом в паспорт резервуара.

Резервуар стальной вертикальный цилиндрический РВС-3000, Зав. №10, распложен: Ульяновская область, г. Ульяновск, проезд Нефтяников, д. 3.

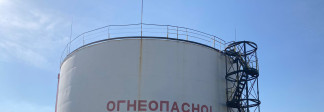

Установка резервуара - наземная. На рисунке 1 приведен общий вид резервуара.

Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено. Знак поверки наносится на градуировочную таблицу на месте подписи поверителя.

Технические характеристики

Основные метрологические и технические характеристики резервуара приведены в таблицах 1 и 2.

Таблица 1 - Основные метрологические характеристики резервуара

Таблица 2 - Основные технические характеристики резервуара

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Комплектность

Комплектность резервуара приведен в таблице 3.

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

МИ 3252-2018 «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений косвенным методом статических измерений в вертикальных стальных резервуарах». Регистрационный номер по Федеральному реестру методик измерений ФР.1.29.2019.32714.

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому РВС-3000

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Ульяновскнефтепродукт» (АО «Ульяновскнефтепродукт») ИНН 7300000036

Адрес юридического лица: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15 Адрес осуществления деятельности: 432017, г. Ульяновск, ул. Л. Толстого, д. 91/15 Телефон: 8 (8422) 42-85-08 E-mail: sekr@unp.rosneft.ru
