| Номер в госреестре | 87933-23 |
| Наименование СИ | Манометры-термометры устьевые |
| Обозначение типа СИ | УМТ-03 |
| Изготовитель | Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество "СИАМ" (ООО ТНПВО "СИАМ"), г. Томск |
| Год регистрации | 2023 |
| Срок свидетельства | 20.01.2028 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры-термометры устьевые «УМТ-03» (далее - приборы) предназначены для измерений избыточного давления и температуры жидких и газообразных сред.
Принцип измерения, заложенный в прибор, основан на преобразовании электрических сопротивлений преобразователя давления (датчика давления) в электрический сигнал. В преобразователе давления тензорезисторы, расположенные на мембране, включены по мостовой схеме, сбалансированной при атмосферном давлении. При подаче на мембрану избыточного давления, электрические сопротивления тензорезисторов изменяются пропорционально приложенному давлению и соответственно изменяется напряжение на выходе моста -напряжение разбаланса. Прибор оцифровывает и пересчитывает напряжение разбаланса моста в давление по данным калибровочной зависимости преобразователя давления.
В преобразователе температуры используется зависимость его внутреннего электрического сопротивления от температуры. Электрическое сопротивление преобразователя преобразуется в напряжение, которое оцифровывается и пересчитывается в температуру. Прибор имеет моноблочную конструкцию и состоит из:
- резьбовое соединение для установки прибора на контролируемом объекте;
- встроенный микроконтроллер;
- графический дисплей;
- кнопка управления;
- разъем для подключения внешних устройств посредством интерфейсного кабеля, либо кабельный ввод (в зависимости от модификации);
- антенна Bluetooth и/или GSM (в зависимости от модификации);
- сменная литий-тионилхлоридная батарея (в зависимости от модификации).
Приборы имеют модификации, отличающиеся верхними пределами измерений
давления, а также типом электропитания (внутреннее или внешнее) и способом передачи данных (накопление во внутреннюю память или передача по кабелю или беспроводная передача данных).
Обозначение модификации прибора - в соответствии со следующей схемой:
УМТ - 03 - XX - ХХХ - ХХХ
Манометр-термометр устьевой «УМТ-03»_
Модификация по способу передачи данных и питания:
А - питание от встроенной батареи, запись данных во внутреннюю память, проводной способ передачи данных;
ВТ - питание от встроенной батареи, запись данных во внутреннюю память, проводной способ передачи данных, беспроводной способ передачи данных стандарта BlueTooth BLE;
GSM - питание от встроенной батареи, запись данных во внутреннюю память, проводной способ передачи данных, беспроводной способ передачи данных стандарта GSM;
Т - внешнее питание, проводной способ передачи
данных 4-20мА+НАИ.Т, MODBUS(RS485)_
Верхний предел измерений давления, МПа: 4, 10, 25, 40, 60, 100 Верхний предел измерений температуры °С: +80, +125_
Приборы изготавливаются во взрывозащищенном исполнении с видом взрывозащиты «искробезопасная электрическая цепь «i».
Знак поверки наносится на свидетельство о поверке в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений. Конструкция приборов не предусматривает нанесение на корпус знака поверки.

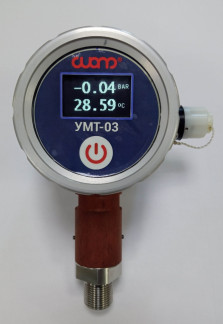

Фотографии общего вида приборов приведены на рисунках 1 - 4.
Знак утверждения типа наносится типографским способом на титульные листы руководства по эксплуатации и паспорта.
Заводские номера в виде цифрового обозначения наносятся термотрансферным (или ударным) способом на маркировочную табличку, прикрепленную к корпусу, а также в энергонезависимую память прибора. Изображение места нанесения заводского номера представлено на рисунке 5.
Пломбирование приборов не предусмотрено.
Программное обеспечение (далее - ПО) состоит из встроенного и внешнего ПО. Встроенное ПО приборов является метрологически значимым и устанавливается на предприятии-изготовителе во время производственного цикла. Встроенное ПО осуществляет обработку измерительной информации и передачу результатов измерений на внешние устройства по интерфейсному кабелю через USB-порт. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
Метрологические характеристики приборов нормированы с учетом влияния ПО. Внешнее ПО «БД СИАМ» не является метрологически значимым и представляет собой программу, используемую при проверке работоспособности и функциональности приборов. Идентификационные данные встроенного ПО приборов приведены в таблице 1.
Таблица 1- Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | umt-03(v.1.0) |
| Номер версии (идентификационный номер) ПО | не ниже 2.0 |
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014, программное обеспечение защищено от преднамеренных изменений с помощью специальных программных средств.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений давления, МПа (бар): | |
| - «УМТ-03-ХХ-4-ХХХ» | от 0 до 4 (от 0 до 40) |
| - «УМТ-03-ХХ-10-ХХХ» | от 0 до 10 (от 0 до 100) |
| - «УМТ-03 -ХХ-25-ХХХ» | от 0 до 25 (от 0 до 250) |
| - «УМТ-03-ХХ-40-ХХХ» | от 0 до 40 (от 0 до 400) |
| - «УМТ-03-ХХ-60-ХХХ» | от 0 до 60 (от 0 до 600) |
| - «УМТ-03-ХХ-100-ХХХ» | от 0 до 100 (от 0 до 1000) |
| Пределы допускаемой приведенной погрешности канала | |
| измерения давления, % от ВПИ | ±(0,1+ 0,002И) (1) |
| Диапазон измерений температуры, °С: | |
| - «УМТ-03 -ХХ-ХХХ-125» | от -20 до +125 |
| - «УМТ-03-ХХ-ХХХ-80» | от -20 до +80 |
| Пределы допускаемой абсолютной погрешности канала | |
| измерений температуры, °С | ±0,2 |
| Примечания: | |
| (1) - И - безразмерный коэффициент соответствующий модулю измеряемой температуры | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания (в зависимости от модификации прибора), В - от внешнего источника питания (ток потребления не более 500 мА) - от батареи типоразмера «С» (ток нагрузки не менее 100 мА, емкость батареи не менее 5 Ач) | от 12 до 24 3,6 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -20 до +85 при 30 °С до 98 % от 84 до 106,7 |
| Цена единицы младшего разряда: - дисплей прибора: - канала измерений давления, МПа - канала измерений температуры, °С - цифровой выходной сигнал: - канала измерений давления, МПа - канала измерений температуры, °С | 0,01 0,01 0,0001 0,001 |
| Г абаритные размеры (ДхШхВ), мм, не более | 192x70x74 |
| Масса, кг, не более | 3 |
| Степень защиты по ГОСТ 14254-2015 | IP67 |
| Маркировка взрывозащиты | 1 Ex ib IIB Т3 Х |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 75000 |
наносится типографским способом на титульные листы руководства по эксплуатации и паспорта. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Манометр-термометр устьевой | «УМТ-03-ХХ-ХХХ-ХХХ» (1) | 1 шт. |
| Внешняя антенна BlueTooth(2) | - | 1 шт. |
| Внешняя антенна GSM(3) | - | 1 шт. |
| Носитель информации с ПО | - | 1 шт. |
| Кабель интерфейсный (4) | ИЗМ 6.644.212 | 1 шт. |
| Зарядное устройство(5) | - | 1 шт. |
| Ключ гаечный КГД 24x27 ГОСТ 2839-80(5) | - | 1 шт. |
| Переходник 20х1,5(5) | - | 1 шт. |
| Паспорт | ИЗМ 3.211.040 ПС | 1 экз. |
| Руководство по эксплуатации | ИЗМ 3.211.040 РЭ | 1 экз. |
| Руководство пользователя ПО «БД СИАМ» | - | 1 экз. |
| Футляр теплоизоляционный (5) | - | 1 шт. |
| Сумка для переноски(5) | - | |
| Примечания: (1) - модификация прибора согласовывается с заказчиком. (2) - для исполнения прибора «УМТ-03 ВТ» (3) - для исполнения прибора «УМТ-03 GSM» (4) - вид кабеля поставляется в зависимости от модификации прибора (5) - данные позиции поставляются по отдельному согласованию с заказчиком. | ||
приведены в разделе 1.3 документа ИЗМ 3.211.040 РЭ «Манометры-термометры устьевые «УМТ-03». Руководство по эксплуатации».
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 4212-008-20690774-2022 Манометры-термометры устьевые «УМТ-03». Технические
условия.
Правообладатель
Общество с ограниченной ответственностью Томское научно-производственное и внедренческое общество «СИАМ» (ООО ТНПВО «СИАМ»)
ИНН 7021048359
Юридический адрес: 634003, г. Томск, ул. Октябрьская, д. 10А Телефон: +7(3822) 65-38-80, факс: +7(3822) 65-97-97 E-mail: siamoil@siamoil.ru Web-сайт: www.siamoil.ru
| Зарегистрировано поверок | 360 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
