Мультиметры цифровые АКИП-2204 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Мультиметры цифровые АКИП-2204 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
| Номер в госреестре | 87951-23 |
| Наименование СИ | Мультиметры цифровые |
| Обозначение типа СИ | АКИП-2204 |
| Изготовитель | "Double King Industrial Holdings Co., Limited", Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Мультиметры цифровые АКИП-2204 (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры исполняются в одной модификации - АКИП-2204.
На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.
На задней панели мультиметров расположены батарейный отсек, упор-подставка и серийный номер.
Опломбирование мультиметров не предусмотрено.
Конструкция мультиметров не предусматривает нанесения знаков поверки.

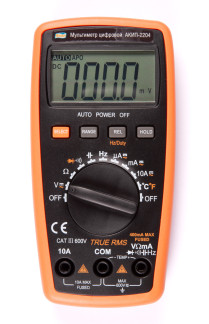

На рисунке 1 представлен общий вид мультиметров, места нанесения знака утверждения типа и серийного номера. Серийный номер состоит из арабских цифр и наносится на корпус при помощи наклейки.
400mA MAX J
CAT ш 600V TRUE RMS V™S“A I 10A СОМ *И»НЖг!
- . -TEMP+-*» - ‘
Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и
серийного номера (Б)
Метрологические и технические характеристики мультиметров
представлены в таблицах 1 - 8.
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения постоянного тока
|
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
0,4 |
0,0001 |
±(0,005-|иизм|1)+4-к) |
|
4 |
0,001 |
±(0,005 ■ |иизм|+4 ■ к) |
|
40 |
0,01 |
±(0,005 ■ |иизм|+4 ■ к) |
|
400 |
0,1 |
±(0,005 ■ |иизм|+4 ■ к) |
|
600 |
1 |
±(0,0ГЦизм|+4-к) |
|
Примечание: ^ иизм - измеренное значение напряжения постоянного тока, В. |
||
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 50 до 200 Гц__
|
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
|
4 |
0,001 |
±(0,008-иШм1}+6-к) |
|
40 |
0,01 |
±(0,008 иизм+6к) |
|
400 |
0,1 |
±(0,008 иизм+6к) |
|
600 |
1 |
±(0,01^изм+6к) |
|
Примечание: 1) иизм - измеренное значение напряжения постоянного тока, В. |
||
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы постоянного тока
|
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
0,0004 |
110-7 |
±(0,01|1изм|1)+10к) |
|
0,004 |
110-6 |
±(0,01|1изм|+10к) |
|
0,04 |
110-5 |
±(0,01|1изм|+10к) |
|
0,4 |
110-4 |
±(0,01|1изм|+10к) |
|
102) |
110-2 |
±(0,012-|!изм|+10-к) |
|
Примечания: 1) 1изм - измеренное значение силы постоянного тока, А; 2) Для силы тока 10 А длительность измерений не должна превышать 15 с. |
||
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы переменного тока частотой от 50 до 200 Гц__
|
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
|
0,0004 |
110-7 |
±(0,011изм1)+10к) |
|
0,004 |
110-6 |
±(0,011изм+10к) |
|
0,04 |
110-5 |
±(0,011изм+10к) |
|
0,4 |
110-4 |
±(0,011изм+10к) |
|
102) |
110-2 |
±(0,012 1изм+10к) |
|
Примечания: 1) 1изм - измеренное значение силы переменного тока, А; 2) Для силы тока 10 А длительность измерений не должна превышать 15 с. |
||
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений сопротивления постоянному току__
|
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
4102 |
110-1 |
±(0,008^Шм1)+5^) |
|
4103 |
1 |
±(0,008 ^изм+4к) |
|
4104 |
110 |
±(0,008 ^изм+4к) |
Продолжение таблицы 5
|
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
|
4105 |
1102 |
±(0,008 ^изм+4к) |
|
4106 |
1103 |
±(0,008 ^изм+4к) |
|
4107 |
1104 |
±(0,012^изм+10к) |
|
Примечание: ^ RroM - измеренное значение сопротивления, Ом. |
||
|
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений электрической емкости |
||
|
Верхний предел поддиапазона измерений, мкФ |
Значение единицы младшего разряда k, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
|
0,004 |
110-6 |
±(0,05 • Сизм1)+90 • k) |
|
0,04 |
110-5 |
±(0,045 Сизм+8к) |
|
0,4 |
110-4 |
±(0,045 Сизм+8к) |
|
4 |
110-3 |
±(0,045 Сизм+8к) |
|
40 |
110-2 |
±(0,045 Сизм+8к) |
|
100 |
110-1 |
±(0,05^Снзм+8*) |
|
1000 |
1 |
±(0,05^Снзм+8*) |
|
Примечания: ^ Сизм - измеренное значение емкости, Ом; 2) При измерении емкости на пределе 100 мФ время измерений может составить более 30 с. |
||
|
Таблица 7 - Метрологические характеристики мультиметров в |
режиме измерений частоты1 |
|
|
Верхний предел поддиапазона измерений, Г ц |
Значение единицы младшего разряда k, Гц |
Пределы допускаемой абсолютной погрешности, Г ц |
|
1 |
110-3 |
±(0,005Тизм2)+10-к) |
|
110 |
110-2 |
±(0,005Тизм+10к) |
|
1102 |
110-1 |
±(0,005Тизм+10к) |
|
1103 |
1 |
±(0,005Тизм+10к) |
|
1104 |
110 |
±(0,005Тизм+10к) |
|
1105 |
1102 |
±(0,005Тизм+10к) |
|
1106 |
1103 |
±(0,005Тизм+10к) |
|
3 107 |
1104 |
±(0,005Тизм+10к) |
|
Примечания: 1) Погрешность нормируется для сигналов синусоидальной и прямоугольной формы. Для диапазона частот от 1 Гц до 5 МГц входной уровень должен составлять не менее 200 мВскз; 2) Fизм - измеренное значение частоты, Гц. |
||
Таблица 8 - Технические характеристики мультиметров
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +18 до +28 75 от 84,0 до 106,7 |
|
Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа |
от 0 до +40 80 от 84,0 до 106,7 |
|
Масса, кг, не более |
0,19 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
145x74x36 |
наносится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
|
Таблица 9 - Комплектность мультимет |
ров |
|
|
Наименование |
Обозначение |
Количество, шт. |
|
Мультиметр |
АКИП-2204 |
1 |
|
Защитный чехол с подставкой |
- |
1 |
|
Измерительные провода |
2 |
|
|
Источник питания |
2 |
|
|
Термопара K-типа |
1 |
|
|
Руководство по эксплуатации |
- |
1 |
|
Упаковочная коробка |
1 |
|
приведены в разделе «Назначение» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94. «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 • 10-1 до 2109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10"16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 110"8 до 100 А в диапазоне частот от 1 • 10-1 до 1106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия «Double King Industrial Holdings Co., Limited», Китай на мультиметры цифровые АКИП-2204, Certificate No. TUV100 04 326.
