| Номер в госреестре | 87953-23 |
| Наименование СИ | Тахометры специалиста по лифтам и эскалаторам цифровые |
| Обозначение типа СИ | СС6208А |
| Изготовитель | Общество с ограниченной ответственностью "КомбоЧип" (ООО "КомбоЧип"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометры специалиста по лифтам и эскалаторам цифровые СС6208А (далее -тахометры) предназначены для измерений частоты вращения и линейной скорости.
Принцип работы тахометра основан на подсчёте количества импульсов, сформированных в результате вращения (движения) исследуемого объекта, за единицу времени.
Тахометр представляет собой портативный прибор, выполненный в пластиковом корпусе.
Тахометр состоит из измерительного блока с адаптером и набора контактных насадок.
Измерительный блок служит для контроля углового положения адаптера и отображения полученного результата измерений в заданном формате: об/мин, об/с, м/мин, м/с.
Адаптер служит для соединения контактных насадок с измерительным блоком. В зависимости от выбора контактной насадки тахометр может измерять частоту вращения или линейную скорость. На передней панели измерительного блока расположен цифровой дисплей с навигационной панелью. Для выхода в меню настроек и изменения функциональных параметров используются навигационные клавиши.
На задней панели измерительного блока предусмотрено место для установки 4-х элементов питания типа ААА.

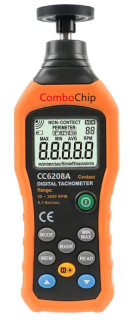

Внешний вид тахометра представлен на рисунке 1.
Для защиты от несанкционированного доступа выполнено опломбирование тахометра при помощи наклейки, закреплённой на линии разъёма корпуса.
Заводской номер наносится в числовом формате методом наклеивания этикетки на корпус тахометра. Нанесение знака поверки на средство измерений не предусмотрено. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Тахометр оснащён встроенным программным обеспечением (далее-ПО), установленным ПЗУ тахометра на предприятии-изготовителя в процессе производства и предназначенным:
- для ввода и отображения функциональных параметров тахометра;
- для проведения и отображения результатов измерений;
- для хранения результатов измерений.
Конструкция тахометра исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Таблица 1 - Сведения об идентификационных данных | ПО |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ТЦЛ11 |
| Номер версии (идентификационный номер) ПО | не ниже 2.0.1 |
Метрологические и технические характеристики тахометров приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений частоты вращения, об/мин | от 50 до 3600 |
| Пределы допускаемой относительной погрешности измерений частоты вращения, % | ±0,1 |
| Диапазон измерений линейной скорости, м/с | от 0,1 до 6,0 |
| Пределы допускаемой относительной погрешности измерений линейной скорости, % | ±1 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электропитания - напряжение постоянного тока, В | 6 |
| Потребляемая мощность, В-А, не более | 0,6 |
| Масса, кг, не более | 0,120 |
| Г абаритные размеры, мм, не более - ширина - длина - толщина | 60 155 27 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25 °С, %, не более -атмосферное давление, кПа (мм рт. ст) | от +5 до +40 80 от 93 до 109 (от 700 до 815) |
| Средний срок службы, лет | 5 |
| Средняя наработка до отказа, ч, не менее | 5000 |
Знак утверждения типа наносится
на титульный лист паспорта и руководства по эксплуатации типографским способом и на этикетку тахометра.
Таблица 4 - Комплектность тахометра
| Наименование | Обозначение | Количество |
| Тахометр в составе: | СС6208А | 1 компл. |
| - измерительный блок с адаптером | 1 шт. | |
| - удлинитель | 1 шт. | |
| -торцевой наконечник | 2 шт. | |
| - дисковый наконечник | 1 шт. | |
| Паспорт | ВШПА.421412.100.130 ПС | 1 экз. |
| Руководство по эксплуатации | ВШПА.421412.100.130 РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в руководстве по эксплуатации ВШПА.421412.100.130 РЭ «Тахометры специалиста по лифтам и эскалаторам цифровые СС6208А. Руководство по эксплуатации», Раздел 6 «Использование по назначению».
Технические условия ТУ 2007-001-0000154-2022 «Тахометры специалиста по лифтам и эскалаторам цифровые СС6208А»;
Приказ Росстандарта от 1 сентября 2022 г. № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения».
| Зарегистрировано поверок | 382 |
| Поверителей | 23 |
| Актуальность данных | 16.09.2024 |
