| Номер в госреестре | 87954-23 |
| Наименование СИ | Преобразователи давления многоканальные |
| Обозначение типа СИ | Inser1814/32mux-z |
| Изготовитель | Общество с ограниченной ответственностью "Драйвер" (ООО "Драйвер"), г. Саранск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления многоканальные Inser1814/32mux-z (далее - преобразователи) предназначены для измерений разности давлений в 32 точках неагрессивных газообразных сред посредством преобразования давления в выходной сигнал RS-485.
Принцип действия преобразователей основан на зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием этого давления мембрана, являющаяся чувствительным элементом, деформируется, вызывает пропорциональное изменение напряжения разбаланса моста преобразователя и приводит к изменению электрических параметров встроенной электронной микропроцессорной схемы, находящейся в контакте с чувствительным элементом. Изменение электрических параметров преобразуется в выходной сигнал - цифровой код.
Преобразователи содержат 32 (по числу каналов) кремниевых чувствительных элемента (далее - ЧЭ). ЧЭ теплоизолированы от внешней оболочки корпуса и термостатированы.
Конструктивно преобразователи представляют собой единый корпус, внутри которого размещены полупроводниковые датчики давления, имеющие индивидуальные штуцеры и электронные схемы. Обратные стороны всех ЧЭ соединены внутри преобразователя и образуют общую обратную полость, которая имеет свой штуцер. Допускается поддерживать в обратной полости давление, отличающееся от атмосферного, в пределах, указанных в технической документации на преобразователи. Выходной сигнал является разностью измеряемого и опорного давлений.
Преобразователи имеют несколько модификаций, отличающихся диапазоном измеряемого давления. Полное обозначение преобразователей включает вид измеряемого давления, рабочий диапазон измерения давления в килопаскалях (относительно давления в обратной полости), класс точности в процентах (нормируется по основной приведённой погрешности) и климатическое исполнение (по ГОСТ Р 52931-2008). Пример полного обозначения преобразователей:
«Inser1814/32mux-z ДИВ ± X кПа - 0,15 В4»,
где Inser1814/32mux-z - обозначении серии преобразователей;
ДИВ - избыточное давление и разряжение;
± X - диапазон измерений, кПа;
0,15 - обозначение по каталогу изготовителя;
B4 - климатическое исполнение.
К преобразователям данного типа относятся преобразователи следующих модификаций, Inser1814/32mux-z ДИВ ± 10 кПа - 0,15 В4: зав.№ 030; Inser1814/32mux-z ДИВ ± 40 кПа - 0,15 В4: зав.№ 003, 014, 021, 029, 031, 032, 035, 040, 041, 042, 043, 044, 045, 046, 047, 050, 051, 052, 055; Inser1814/32mux-z ДИВ ± 100 кПа - 0,15 В4: зав.№ 018, 033, 034, 048, 049, 053,054.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, фрезеруется на переднюю панель. Корпуса преобразователей неразборные, пломб не имеют.

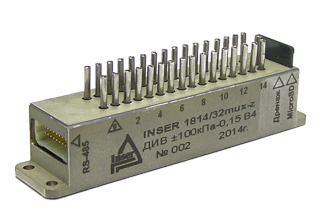

Общий вид преобразователей с указанием мест нанесения заводских номеров приведен на рисунке 1.
Преобразователи имеют внешнее программное обеспечение (далее - ПО) - программа управления ПДМ «Inser_TOOL1814».
Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Inser TOOL1814 |
| Номер версии (идентификационный номер) ПО | v.0.3 и выше |
| Цифровой идентификатор ПО | 25421CB720636DD7C50CA0E811CF16 3C90C1540572538E5BEAF0593AF57 89547B2C41EC852799EF045AA9B05 BEB3DC234EC28EE3283BE866866F9722 0A7AFE91 |
Таблица 2 - Метрологические характеристики преобразователей
| Наименование характеристики | Значение |
| Диапазон измерений давления, кПа | от -10 от-40 от-100 до +10 до +40 до +100 |
| Пределы допускаемой основной приведенной погрешности измерений давления, % от диапазона измерений | ± 0,2 |
| Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °С, % | ± 0,2 |
Таблица 3 - Технические характеристики преобразователей
| Наименование характеристики | Значение |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от + 20 до + 25 80 от 96 до 104 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, С - относительная влажность окружающего воздуха, %, не более - атмосферное давление, кПа | от + 5 до + 50 80 от 96 до 104 |
| Напряжение питания постоянного тока, В | от 8,4 до 15,6 |
| Потребляемая мощность, ВА, не более | 10 |
| Г абаритные размеры, мм (длина x ширина x высота), не более | 63 х 14 х 19 |
| Масса, г, не более | 30 |
наносится на титульные листы эксплуатационных документов типографским способом. Комплектность средства измерения
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления многоканальный Inser1814/32mux-z | - | 1 шт. |
| Колодка соединительная | - | 1 шт. |
| Руководство по эксплуатации | ДРАБ.406239.031 РЭ | 1 экз. |
| Формуляр | ДРАБ.406239.031 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделах 2.2-2.4 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Техническое задание предприятия-изготовителя.
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
