| Номер в госреестре | 87955-23 |
| Наименование СИ | Резервуар железобетонный прямоугольный полузаглубленный |
| Обозначение типа СИ | РЖБП-10000 |
| Изготовитель | Ленинградское строительное управление (ЛСУ) "Севэнергострой", г. Санкт-Петербург |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар железобетонный прямоугольный полузаглубленный РЖБП-10000 (далее по тексту - резервуар) предназначен для измерения объема мазутного топлива, а также для его приема, хранения и отпуска.
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой конструкцию, состоящую из сборной железобетонной стенки, монолитного днища и кровли. Стеновые панели сборные железобетонные. В центральной части резервуара выставлены колонны, на которые опираются ребристые плиты. Заполнение и выдача продукта осуществляется через приемно-раздаточные устройства.
Резервуар со станционным номером № 3 расположен на территории ТЭЦ Филиала «Невский» ПАО «ТГК-1» по адресу: г. Санкт-Петербург, район Василеостровский, линия Кожевенная, 33.

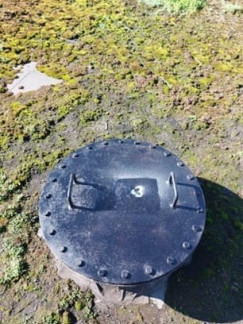

Станционный номер в виде цифрового обозначения нанесен на горловину резервуара аэрозольным методом (рисунок 1).
Общий вид резервуара представлен на рисунках 2-3.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование резервуара не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости (объемным методом), % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -50 до +50 от 84 до 106,7 |
| Средний срок службы, лет, не менее | 50 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар вертикальный железобетонный прямоугольный | РЖБП-10000 | 1 шт. |
| Паспорт | - | 1 экз. |
| Градуировочная таблица | - | 1 экз. |
приведены в разделе 4 «Инструкция по эксплуатации» паспорта на резервуар
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 16 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
