| Номер в госреестре | 87956-23 |
| Наименование СИ | Манометры дифференциальные |
| Обозначение типа СИ | DA |
| Изготовитель | "FISCHER Mess- und Regeltechnik GmbH", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры дифференциальные DA (далее - манометры) предназначены для непрерывных измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, которые подаются в измерительные камеры манометра, происходит деформация чувствительного элемента, которая преобразуется передаточным механизмом в перемещение показывающей стрелки относительно шкалы циферблата манометра.
Конструктивно манометры состоят из герметичного корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, и встроенного в корпус стрелочного индикатора с циферблатом. Подвод рабочего давления в измерительную камеру манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения трубопроводов высокого и низкого давления, соответственно.
Манометры изготавливаются в пяти модификациях DA01, DA03, DA08, DA09, DA12, которые имеют различные исполнения.
Таблица 1 - Пример условного обозначения манометров
| DA | x1 | x2 | 1 | 2 | 3 | М | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| модификация | диапазон измерений | номинальное давление | уплотнение | Техническое подключение | Корпус | Монтаж | Наполнение жидкостью | Специальная функция | Класс точности | Особенности | ь ле та в о за р б о <и р ы тк а т н о К | |||||||
Таблица 2 - Расшифровка условного обозначения
| [1,21 | Диапазон измерений | [1,21 | Диапазон измерений | |||
| 01 | от 0 до 0,6 бар | 56 | от 0 до25 мбар | |||
| 02 | от 0 до 1 бар | 57 | от 0 до 40 мбар | |||
| 03 | от 0 до 1,6 бар | 58 | от 0 до 60 мбар | |||
| 04 | от 0 до 2,5 бар | 59 | от 0 до 100 мбар | |||
| 05 | от 0 до 4 бар | 60 | от 0 до 160 мбар | |||
| 06 | от 0 до 6 бар | 82 | от 0 до 250 мбар | |||
| 07 | от 0 до 10 бар | 83 | от 0 до 400 мбар | |||
| 08 | от 0 до 16 бар | С1 | от 0 до 600 мбар | |||
| 09 | от 0 до 25 бар | 70 | от -40 до 60 мбар | |||
| 32 | от -1 до 0,6 бар | 72 | от -60 до 100 мбар | |||
| 33 | от -1 до 1,5 бар | 74 | от -100 до 150 мбар | |||
| 34 | от -1 до 3 бар | 76 | от -150 до 250 мбар | |||
| 35 | от -1 до 5 бар | |||||
| [1,21 | Диапазон измерений | [1,21 | Диапазон измерений | |||
| N3 | от 0 до 2,5 кПа | Н1 | не применяется в РФ | |||
| N4 | от 0 до 4 кПа | Н2 | не применяется в РФ | |||
| N5 | от 0 до 6 кПа | Н3 | не применяется в РФ | |||
| E5 | от 0 до 10 кПа | Н4 | не применяется в РФ | |||
| E6 | от 0 до 16 кПа | Н5 | не применяется в РФ | |||
| E7 | от 0 до 25 кПа | Н6 | не применяется в РФ | |||
| E8 | от 0 до 40 кПа | Н7 | не применяется в РФ | |||
| F1 | от 0 до 60 кПа | Q1 | не применяется в РФ | |||
| F2 | от 0 до 100 кПа | P1 | не применяется в РФ | |||
| F3 | от 0 до 160 кПа | [31 | Номинальное давление | |||
| F4 | от 0 до 250 кПа | Е | 10 бар | |||
| F5 | от 0 до 400 кПа | G | 25 бар | |||
| F6 | от 0 до 600 кПа | [41 | указано | |||
| [5,61 | Тип соединения (EN 873) | [71 | Корпус | |||
| 01 | Внутренняя резьба G1/4 | S | Корпус с кольцом 0100 | |||
| 03 | Внутренняя резьба G1/2 | T | Корпус с кольцом 0160 | |||
| 04 | Внутренняя резьба 1/4-18 NPT | 0 | Защитный кожух 0100 | |||
| 05 | Внутренняя резьба 1/2-14 NPT | P | Защитный кожух 0160 | |||
| 11 | Наружная резьба G1/4 | [81 | Корпус | |||
| 13 | Наружная резьба G1/2 | 0 | Прямое подключение | |||
| 14 | Наружная резьба 1/4-18 NPT | R | Монтаж в трубе | |||
| 15 | Наружная резьба 1/2-14 NPT | W | Настенный монтаж | |||
| [91 | Наполненный жидкостью | [101 | Спец. функция | |||
| 0 | Без наполнения | 0 | Без спец. функции | |||
| 3 | Для кислорода | 1 | Корректировка стрелки | |||
| 1 | Г лицерин | 2 | Возвращаемая стрелка | |||
| 4 | Парафиновое масло | [121 | Класс точности | |||
| 5 | Силиконовое масло | С | 1,0 | |||
| В | 1,6 | |||||
| [131 | Особенности | [151 | Спец. функция | |||
| 0 | Нет | 0 | Без контактов | |||
| L | Повышенная устойчивость к изменениям нагрузки | 1 | Контакты согласно паспорту | |||
| 2 | Датчик угла поворота | |||||
| 5 | Контакты со штекером | |||||
Заводские номера наносятся в виде буквенно-цифрового обозначения, наносятся типографическим способом на этикетку манометра, как представлено на рисунке 5.

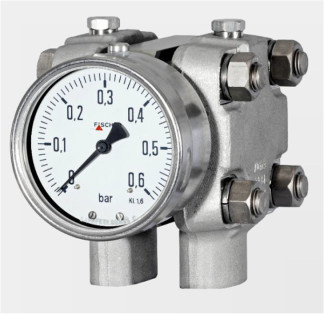

Общий вид манометров представлен на рисунках 1-5.
Знак поверки наносится на свидетельство о поверке и в паспорт манометра. Пломбирование манометров не предусмотрено.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | DA01 | DA03 | DA08 | DA09 | DA12 |
| Диапазоны измерений дифференциального давления1), кПа (бар): - минимальный диапазон - максимальный диапазон | от 0 до 6 (от 0 до 0,06) от 0 до 2500 (от 0 до 25) | от 0 до 4 (от 0 до 0,04) от 0 до 2500 (от 0 до 25) | от 0 до 0,6 (от 0 до 0,006) от 0 до 16 (от 0 до 0,16) | от 0 до 2,5 (от 0 до 0,025) от 0 до 2500 (от 0 до 25) | от 0 до 40 (от 0 до 0,4) от 0 до 2500 (от 0 до 25) |
| Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений дифференциального давления, % | ±1,6 | ±1,6 | ±1,6 | ±1,6 | ±2,5 |
| Вариация показаний, % | 1,6 | 1,6 | 1,6 | 1,6 | 2,5 |
| шкала манометров имеет градуировку в единицах измерений [бар] | |||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение | ||||
| Модификация | DA01 | DA03 | DA08 | DA09 | DA12 |
| Габаритные размеры, мм, не более - длина | 228 | 240 | 61 | 105 | |
| - ширина | 200 | 152 | 130 | - | 127 |
| - высота | 210 | 190 | 160 | 259 | 140 |
| - диаметр | - | - | - | 161 | - |
| Масса, кг, не более | 28,5 | 13,0 | 0,6 | 7,0 | 3,5 |
| Рабочие условия измерений: - температура окружающей среды, °С | от -20 до ±80 | от -20 до ±80 | от -10 до ±70 | от -20 до ±80 | от -10 до ±70 |
| - относительная влажность окружающего воздуха, % | от 30 до 80 | от 30 до 80 | от 30 до 80 | от 30 до 80 | от 30 до 80 |
| - атмосферное давление, кПа | от 84 до 106 | от 84 до 106 | от 84 до 106 | от 84 до 106 | от 84 до 106 |
| Средний срок службы, лет | 30 |
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Манометр дифференциальный | DA | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
наносится на титульный лист руководства по эксплуатации типографским способом.
приведены в разделе 4.2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия фирмы «FISCHER Mess- und Regeltechnik GmbH», Г ермания.
