| Номер в госреестре | 87959-23 |
| Наименование СИ | Дозаторы весовые дискретного действия |
| Обозначение типа СИ | ДВДД |
| Изготовитель | Общество с ограниченной ответственностью "ВИБРО-М" (ООО "ВИБРО-М"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Дозаторы весовые дискретного действия ДВДД (далее также - дозаторы) предназначены для измерений массы и автоматического дозирования материалов.
Принцип действия дозаторов основан на преобразовании деформации упругих элементов датчиков весоизмерительных тензорезисторных (далее также - датчиков), возникающей под действием силы тяжести дозируемого материала, в аналоговые электрические сигналы. Аналоговые электрические сигналы с датчиков суммируются или сразу поступают в устройство обработки аналоговых данных (далее также - УОАД), где сигнал и преобразуется в цифровой код. Затем цифровой код поступает в контроллер, в котором происходит обработка информации и осуществляется передача на панель оператора, где отображаются результаты процесса дозирования материала, а также происходит управление процессом дозирования.
Конструктивно дозаторы состоят из:
- загрузочного устройства, включающего в себя: питатель, устройство, управляющее питателем, и устройство, прерывающее подачу;
- узла взвешивания, состоящего из датчика (датчиков), грузоприемного (далее также -ГПУ) и грузопередающего устройств;
- разгрузочного устройства;
- системы управления, состоящей из УОАД: модуль многофункциональный SIWAREX WP2x1 (регистрационный номер в Федеральном информационном фонде 72345-18), исполнения SIWAREX WP251 и SIWAREX WP231; промышленного контроллера: контроллер программируемый SIMATIC S7-1200 (регистрационный номер в Федеральном информационном фонде 63339-16) или модуль аналоговый для программируемых логических контроллеров Modicon M221/M241/M251 (регистрационный номер в Федеральном информационном фонде 71202-18), исполнение Modicon M251; пускорегулирующей аппаратуры; устройства ввода и отображения: панель оператора МТ8000 производства Weintek или панели оператора SIMATIC HMI Comfort производства компании «Siemens AG».
Элементы системы управления размещаются в электрическом шкафу.
Конструкция загрузочного устройства, узла взвешивания и разгрузочного устройства изготавливается из металла и окрашивается преимущественно в серый и зеленый цвета, а конструкция системы управления изготовлена из пластика и имеет серый цвет.
Дозаторы могут комплектоваться следующими типами датчиков:
- датчики весоизмерительные тензорезисторные DSB2, BCL (регистрационный номер в Федеральном информационном фонде 56675-14), модели BCL-6L, BCL-10L, BCL-15L, BCL-20L, BCL-30L;
- датчики весоизмерительные тензорезисторные SBA (регистрационный номер в Федеральном информационном фонде 56798-14), модели SBA-50L, SBA-100L;
- датчики весоизмерительные тензорезисторные LS, LSC, MNC (регистрационный номер в Федеральном информационном фонде 57191-14), модели LS-2, LSC-2;
- датчики весоизмерительные тензорезисторные Single Point (регистрационный номер в Федеральном информационном фонде 58370-14), обозначение семейства: LPS, 1022, 1042, 1242;
- датчики весоизмерительные тензорезисторные Compression (регистрационный номер в Федеральном информационном фонде 58369-14), обозначение семейства: RLC.
Структура условного обозначения модификаций дозаторов:
ДВДД-Х1-Х2-Х3
Х1 - индекс, обозначающий наибольший предел дозирования в соответствии с таблицами 2 и 3, выраженный в килограммах;
Х2 - индекс обозначающий тип загрузочного устройства, данный индекс может принимать следующие значения:
- В - в загрузочном устройстве применяется вибропитатель;
- Ш - в загрузочном устройстве применяется шнековый питатель;
- Р - в загрузочном устройстве применяется роторный питатель;
- Л - в загрузочном устройстве применяется ленточный питатель.
Х3 - индекс, обозначающий тип разгрузочного устройства, данный индекс может принимать следующие значения:
- В - в разгрузочном устройстве применяется вибропитатель;
- З - в разгрузочном устройстве применяется заслонка поворотная;
- Ч - в разгрузочном устройстве применяется челюстной затвор;
- П - в разгрузочном устройстве применяется поворотная емкость.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Терминология приведена в соответствии с ГОСТ 8.610-2012 «Государственная система обеспечения единства измерений. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

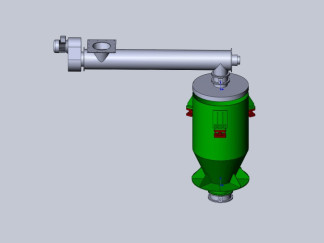

Общий вид основных механических узлов дозаторов представлен на рисунке 1, общий вид панелей оператора - на рисунке 2. Нанесение знака поверки на дозаторы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) дозаторов не предусмотрено. Общий вид дозаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 3.
Роторный
питатель
, Поворот: емкость
а) панель оператора МТ8000 б) панели оператора SIMATIC HMI Comfort
Рисунок 2 - Общий вид панелей оператора
Программное обеспечение (далее также - ПО) дозаторов является встроенным и состоит из метрологочески значимой и метрологически незначимой части.
Метрологически значимым ПО является встроенное ПО, хранимое в энергонезависимом запоминающем устройстве УОАД.
Конструкция дозаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Доступ к настройкам режимов работы дозаторов осуществляется в сервисном режиме, вход в который защищен паролем.
Метрологические характеристики дозаторов нормированы с учетом влияния метрологически значимого ПО.
Метрологически незначимым ПО является встроенное ПО, хранимое в энергонезависимом запоминающем устройстве контроллера и панели оператора.
Уровень метрологически значимого ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО дозаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО), не ниже | 3.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | ||||||
| Р* | В- Х | ДВДД- 10-Х2- Х3 | ДВДД- 16-Х2- Хэ | ДВДД- 30-Х2- Х3 | ДВДД- 40-Х2- Х3 | ДВДД- 80-Х2- Х3 | |
| Пределы максимально допустимого относительного (5) и абсолютного (А) отклонения массы каждой дозы от среднего значения | приведены в таблице 4 | ||||||
| Наибольший предел Max, кг | 1 | 5 | 10 | 16 | 30 | 40 | 80 |
| Минимально допустимое значение номинальной минимальной дозы Minfin, наименьший предел Min, г | 11 | 22 | 44 | 335 | 1330 | 1330 | 2660 |
| Цена деления шкалы d, г | 0,5 | 1 | 2 | 5 | 10 | 10 | 20 |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение для модификации | |||||
| ДВДД- 100- Х2-Х3 | ДВДД- 200- Х2-Х3 | ДВДД- 500-Х2- Х3 | ДВДД- 1000- Х2-Х3 | - -2 а! | ДВДД- 2000-Х2- Х3 | |
| Пределы максимально допустимого относительного (5) и абсолютного (А) отклонения массы каждой дозы от среднего значения | приведены в таблице 4 | |||||
| Наибольший предел Max, кг | 100 | 160 | 500 | 1000 | 1600 | 2000 |
| Минимально допустимое значение номинальной минимальной дозы Minfin, наименьший предел Min, г | 2660 | 6650 | 20000 | 40000 | 100000 | 100000 |
| Цена деления шкалы d, г | 20 | 50 | 100 | 200 | 500 | 500 |
Таблица 4 - Пределы максимально допустимого относительного (5) и абсолютного (А) отклонения массы каждой дозы от среднего значения_
| Значение массы дозы F, г | Пределы максимально допустимого относительного (5) и абсолютного (А) отклонения массы каждой дозы от среднего значения | |
| Первичная поверка | При эксплуатации | |
| F < 50 | ±3,6 % (5) | ±4,5 % (5) |
| 50 < F < 100 | ±1,80 г (А) | ±2,25 г (А) |
| 100 < F < 200 | ±1,80 % (5) | ±2,25 % (5) |
| 200 < F < 300 | ±3,6 г (А) | ±4,5 г (А) |
| 300 < F < 500 | ±1,2 % (5) | ±1,5 % (5) |
| 500 < F < 1000 | ±6,0 г (А) | ±7,5 г (А) |
| 1000 < F < 10000 | ±0,60 % (5) | ±0,75 % (5) |
| 10000 < F < 15000 | ±60 г (А) | ±75 г (А) |
| 15000<F | ±0,4 % (5) | ±0,5 % (5) |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока силовых цепей, В - напряжение переменного тока цепей управления, В - частота переменного тока, Гц | от 342 до 418 от 198 до 242 50 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 6200х10400х10400 |
| Диапазон рабочих температур для ГПУ, оС: - при использовании датчиков BCL, SBA, LSC, Single Point, Compression - при использовании датчиков LS | от -10 до +40 от -20 до +40 |
| Диапазон рабочих температур для УОАД и панелей оператора, °C | от -10 до +55 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет | 10 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
| Таблица 6 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| Дозатор весовой дискретного действия ДВДД | - | 1 шт. |
| Паспорт | 7445.000 ПС | 1 экз. |
| Руководство по эксплуатации | 7445-2018 РЭ | 1 экз. |
приведены в разделе 5 «Методы измерений» руководства по эксплуатации 7445-2018 РЭ «Дозатор весовой дискретного действия ДВДД. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
7445-001-66867915-2018 ТУ «Дозатор весовой дискретного действия ДВДД. Технические условия».
