| Номер в госреестре | 87960-23 |
| Наименование СИ | Анализаторы воды автоматические поточные |
| Обозначение типа СИ | ШАХ |
| Изготовитель | Общество с ограниченной ответственностью "ЛЮМЭКС" (ООО "ЛЮМЭКС"), г. Санкт-Петербург; Общество с ограниченной ответственностью "ЛЮМЭКС-АвтоХимКонтроль" (ООО "ЛЮМЭКС-АвтоХимКонтроль"), г. Санкт-Петербург |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды автоматические поточные ШАХ (далее - анализаторы) предназначены для непрерывных измерений состава и свойств природных, питьевых, технологических, промышленных, сточных водах вод и в составе систем автоматического контроля сбросов в водные объекты по следующим показателям: массовой концентрации взвешенных веществ, цветности по хром-кобальтовой шкале (ХКШ), химического потребления кислорода (ХПК), мутности по формазину.
Принцип действия анализаторов основан на регистрации и обработке электрических сигналов, поступающих в блок регистрации и управления анализатора от следующих измерительных ячеек: мутности и массовой концентрации взвешенных частиц, цветности по ХКШ, химического потребления кислорода. Измерение всех параметров осуществляется в режиме падающей струи, при этом ламинарный поток жидкости, сформированный гидравлической схемой анализаторов, используется в качестве измерительной кюветы. Измерение мутности и массовой концентрации взвешенных веществ основан на методе нефелометрии, при котором производится измерения интенсивности света, рассеянного частицами взвеси, находящимися в исследуемой жидкости. Измерение химического потребления кислорода (ХПК 254) и цветности осуществляется фотометрическим методом, при котором фактически определяется коэффициент пропускания исследуемой жидкости в УФ области спектра - 254 нм для ХПК и 365 нм для цветности.
Конструктивно анализаторы состоят из оптического блока, системы подвода и отвода анализируемой жидкости, блока управления, обработки и представления результатов измерений, размещенных в едином корпусе с передней панелью - дверцей.
Блок управления анализатора имеет два диодных табло, расположенных по обеим сторонам дверцы:
- табло на передней панели, отображающее текущий результат измерений и световая индикация подключения к электрической сети, а также текущих результатов измерений (допуск, выход за заданные пользователем пределы измерений, аварийный);
- табло на пульте управления, расположенное со внутренней стороны дверцы, оснащено мягкой буквенно-цифровой клавиатурой, и предназначено для градуировки, программирования работы анализатора, работы с архивами результатов измерений, записи результатов тестирования и задания параметров индикации (норм, границ норм и аварийного выхода).
Анализаторы выпускаются в 5-и модификациях - различающихся комплектностью и определяемыми компонентами, представленными в таблице 1.
Таблица 1 - Модификации анализаторов
| Модификация | Определяемый компонент и его размерность |
| ШАХ-1 | Массовая концентрация взвешенных частиц, мг/дм3 |
| Мутность по формазину, ЕМФ | |
| ШАХ-2 | Цветность воды по ХКШ, ° |
| ШАХ-3 | ХПК, мг/дм3 |
| Массовая концентрация взвешенных частиц, мг/дм3 | |
| ШАХ-4 | Мутность по формазину, ЕМФ |
| Цветность воды по ХКШ, ° | |
| Массовая концентрация взвешенных частиц, мг/дм3 | |
| ШАХ-5 | Мутность по формазину, ЕМФ |
| ХПК, мг/дм3 |
Анализатор может применяться в составе систем автоматического контроля сбросов в водные объекты в части непрерывного автоматического измерения и учета показателей; возможности передачи накопленной информации на внешний удаленный компьютер (сервер).
Анализаторы выпускаются в настенном исполнении, степень защиты от внешних воздействий IP65 по ГОСТ 14254-2015.
На левой боковой панели корпуса анализатора предусмотрен вывод от информационного разъёма, выполненного в виде колодки выходных сигналов (цифровой выход RS-485, аналоговый выход «токовая петля» 4-20 мА, контакты реле). По согласованию с Заказчиком для передачи данных по цифровому каналу RS-485 устанавливается стандартный протокол Modbus RTU, реализуемый через преобразователь аналоговых сигналов типа ПАС-01-RS.
Маркировочная табличка наносится на анализатор, на левую боковую панель методом наклейки. Серийный номер имеет цифровой или цифро-буквенный формат. На маркировочной табличке приводится информация о производителе, наименование изделия, год выпуска, серийный номер.
Общий вид передней панели анализатора, а также анализатора с открытой дверцей, боковой панели с маркировочной табличкой приведены на рисунке 1.
а)
в)

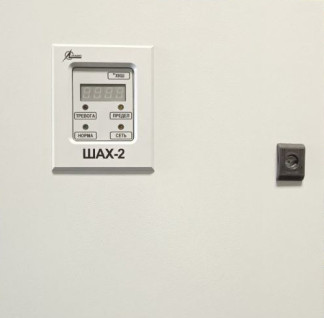

Рисунок 1 - Общий вид анализаторов воды автоматических поточных ШАХ а) передней панели анализатора, б) левой боковой панели анализатора (место нанесения маркировочной таблички показано стрелкой), в) вид анализатора с открытой дверцей
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 2.
Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива по измеряемым и рассчитываемым параметрам; отображение текущих результатов измерений и просмотр архива; отображение предаварийных и аварийных состояний; передача по запросу накопленной информации на внешний удаленный компьютер (сервер).
Таблица 2 - Идентификационные данные программного обеспечения
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | ШАХ |
| Номер версии ПО | не ниже V23.11 |
| Цифровой идентификатор ПО | 2F0E7F48 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC 32 |
Конструкция системы и организация работы ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мутности, ЕМФ | от 0,2 до 200 |
| Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 | от 0,1 до 100 |
| Диапазон измерений ХПК, мг/дм3 | от 5 до 800 |
| Диапазон измерений цветности по ХКШ, ° | от 10 до 140 |
| Пределы допускаемой относительной погрешности измерений мутности, %, в поддиапазонах измерений: от 0,2 до 20 ЕМФ включ. | ± 25 |
| св. 20 до 200 ЕМФ включ. | ± 20 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации взвешенных веществ, %, в поддиапазонах измерений: от 0,1 до 10 мг/дм3 включ. | ±25 |
| св. 10 до 100 мг/дм3 включ. | ±20 |
| Пределы допускаемой относительной погрешности измерений цветности ХКШ, %, в поддиапазонах измерений: от 10 до 50 ° включ. | ± 25 |
| св. 50 до 140 ° включ. | ± 10 |
| Пределы допускаемой относительной погрешности измерений ХПК, %, в поддиапазонах измерений от 5 до 50 мг/дм3 включ. | ± 30 |
| св. 50 до 800 мг/дм3 включ. | ± 25 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Время установления рабочего режима, мин., не более | 30 |
| Время непрерывной работы, ч, не менее | 100 |
| Продолжительность однократного измерения, мин., не более | 5 |
| Г абаритные размеры, мм, не более - длина - высота - ширина | 600 250 600 |
| Масса, кг, не более | 20 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 207 до 253 50/60 |
| Потребляемая мощность, В А, не более | 50 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +5 до +40 80 |
| Температура анализируемой пробы, °С | от 2 до 50 |
| Срок службы, лет | 5 |
| Наработка на отказ, часов | 25000 |
наносится на титульный лист Руководства по эксплуатации типографским способом и на обратной стороне дверцы на пульте управления анализатора.
| Таблица 5 - Комплектность средства измерений | ||
| Наименование | Обозначение | Количество |
| 1 Анализатор воды автоматический поточный | ШАХ | 1 шт. |
| 2 Принадлежности для подключения анализатора | - | 1 экз. |
| 3 Руководство по эксплуатации | 633.00.00.00.01РЭ | 1 шт. |
| 4 Паспорт | 633.00.00.00.01ПС | 1 шт. |
| 5 Методика поверки | - | 1 экз. |
приведены в разделе 2 «Эксплуатация анализатора» Руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Приказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
ТУ 4215-636-59481510-2021 Анализаторы воды автоматические поточные ШАХ. Технические условия;
