| Номер в госреестре | 87972-23 |
| Наименование СИ | Делитель напряжения емкостной |
| Обозначение типа СИ | WMC 350/700 |
| Изготовитель | VEB Transformatoren - und Röntgenwerk "Hermann Matern", ГДР (изготовлен в 1977г.) |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Делитель напряжения емкостной WMC 350/700 (далее - делитель) предназначен для масштабных преобразований напряжения переменного тока, пригодных для измерений стандартными вольтметрами.
Принцип действия делителя основан на методе емкостного деления.
Делитель состоит из плеча высокого напряжения, электростатических экранов, плеч низкого напряжения и опоры.
Элементами плеча высокого напряжения являются два маслонаполненных конденсатора, помещенные в стеклопластиковые трубы с металлическими фланцами.
Элементы плеча низкого напряжения размещены в металлических корпусах.
Опора делителя выполнена их металлического профиля. Опора снабжена колесами для облегчения перемещения делителя по испытательному полю.
Электростатический экран выполнен в виде цельного тора.
Делитель снабжен диэлектрическими растяжками для увеличения механической прочности.
При работе до 350 кВ верхний конденсатор закорачивается металлической вставкой для увеличения емкости плеча высокого напряжения делителя и изменением коэффициента масштабного преобразования.
На опоре делитель имеет табличку с техническими данными, на которой напечатан серийный номер в виде цифровых обозначений, однозначно идентифицирующих данный экземпляр.
К делителю данного типа относится делитель напряжения емкостной WMC 350/700 с серийным № 897 700 и блоки плеча низкого напряжения H91 с серийными № 852 508 и 852 510.
Блоки плеч низкого напряжения делителя пломбируются от несанкционированного доступа нанесением наклеек на переднюю часть корпуса.
Рабочее положение делителя - вертикальное.
Нанесение знака поверки на делитель не предусмотрено.

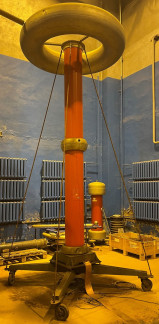

Общий вид средства измерений приведен на рисунках 1 и 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения первичного напряжения переменного тока ином, кВ | 350 и 700 |
| Диапазон преобразований первичных значений напряжения переменного тока, кВ | от 10 до 700 |
| Номинальные значения коэффициентов масштабного преобразования напряжения переменного тока | 4000 и 8000 |
| Пределы допускаемой относительной основной погрешности преобразований напряжения переменного тока, % | ±2,0 |
| Номинальная частота переменного тока, Г ц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия применения: | |
| - температура окружающей среды, °С | от +5 до +40 |
| - относительная влажность, % | не более 80 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 8000 |
Нанесение знака утверждения типа на делитель не предусмотрено. Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество, шт./экз. |
| Делитель напряжения емкостной | WMC 350/700 | 1 |
| Блок плеча низкого напряжения | H91 | 2 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе 4.2 документа «Делитель напряжения емкостной WMC 350/700. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
