| Номер в госреестре | 87975-23 |
| Наименование СИ | Энкодеры инкрементальные |
| Обозначение типа СИ | 8.5020.4000.2500 |
| Изготовитель | Fritz Kubler GmbH, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Энкодеры инкрементальные 8.5020.4000.2500 (далее - энкодеры) предназначены для преобразований угловых перемещений валов различных устройств и механизмов в последовательность электрических сигналов, позволяющие измерять угол его поворота.
Принцип действия энкодеров основан на появлении на выходах энкодеров прямоугольных импульсов, имеющих координатно-периодический характер, при вращении вала. Их временной масштаб пропорционален текущей скорости измеряемого перемещения, а количество импульсов пропорционально углу, на который переместился вал.
Разрешение энкодеров определяется количеством импульсов за один оборот. Конструктивно энкодеры представляют собой цилиндрический корпус со встроенным в него полым валом и разъемом для подключения кабеля. На вращающемся валу энкодеров жестко закреплен оптический диск, с нанесенной на нем прецизионной шкалой меток. Количество меток определяет количество выходных импульсов за один оборот вала. При вращении оптического диска число нанесенных на нем меток преобразуется в последовательность импульсов. Электронная схема формирует выходной сигнал энкодеров в виде двух идентичных последовательностей импульсов, сдвинутых на 90 градусов относительно друг друга, что позволяет определить направление вращения вала. Также энкодеры имеют цифровой выход нулевой метки, который позволяет определить абсолютное положение вала.
Заводской номер наносится на маркировочную наклейку типографским способом в виде буквенно-цифрового кода.
Нанесение знака поверки на энкодеры в обязательном порядке не предусмотрено.
В процессе эксплуатации энкодеры не предусматривает внешних механических и электронных регулировок. Пломбирование не производится.

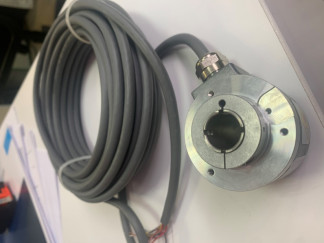

Общий вид энкодеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1.
Программное обеспечение является встроенным и записано в память микропроцессора в виде прошивки. ПО инсталлируется в микропроцессор на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
ПО является метрологически значимым.
Метрологические характеристики энкодеров нормированы с учетом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Конструкция энкодеров исключает возможность несанкционированного влияния на ПО энкодеров и измерительную информацию.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазон преобразований угловых перемещений, ° | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности преобразований угловых перемещений, ° | ±0,144 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значения |
| Максимальная рабочая частота вращения вала, об/мин | 12000 |
| Максимальная частота следования выходных импульсов, кГ ц | 300 |
| Максимальное количество импульсов за один оборот вала | 2500 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре +40 °С, %, не более | от -40 до +85 93 |
| Параметры электрического питания: - напряжение постоянного тока, В | от 4,5 до 5,5 |
| Габаритные размеры (высотахдлинахширина), мм, не более | 50,8Х44,7Х71,4 |
| Масса, кг, не более | 0,4 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку методом печати.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Энкодер инкрементальный 8.5020.4000.2500 | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. на партию |
приведены в разделе 7 «Устройство и работа энкодеров» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
«Энкодеры инкрементальные 8.5020.4000.2500. Стандарт предприятия»/
