Государственный реестр средств измерений

Системы проводные вибромониторинга и температуры RH1000, 87976-23

Системы проводные вибромониторинга и температуры RH1000 (далее - системы) предназначены для преобразований электрических сигналов в значения виброускорения, виброскорости, виброперемещения и температуры вращающихся механизмов технологического процесса промышленных предприятий.
Карточка СИ
Номер в госреестре 87976-23
Наименование СИ Системы проводные вибромониторинга и температуры
Обозначение типа СИ RH1000
Изготовитель Аnhui Ronds Science & Technology Incorporated Company, Китай
Год регистрации 2023
Срок свидетельства 27.01.2028
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Системы проводные вибромониторинга и температуры RH1000 (далее - системы) предназначены для преобразований электрических сигналов в значения виброускорения, виброскорости, виброперемещения и температуры вращающихся механизмов технологического процесса промышленных предприятий.

Описание

Принцип действия систем основан на измерении сигналов в виде напряжения переменного тока (мВ) и силы постоянного тока (мА) от первичных измерительных преобразователей (далее - ПИП) вибрации и температуры, установленных на контролируемых объектах, по измерительным каналам (далее - ИК) поступающие в станцию сбора данных RH1000 (далее - станция). Полученную информацию станция посредством сети Ethernet или интерфейсам RS232, RS485, CANbus передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения (далее - ПО) M0S3000, установленного на персональном компьютере оператора. Конструктивно системы состоят из следующих элементов:

-    станция сбора данных RH1000;

-    персональный компьютер (сервер), с установленным программным обеспечением M0S3000. Метрологические характеристики ИК без учета ПИП представлены в таблице 2.

Заводские номера в виде цифрового обозначения наносятся на информационные таблички станций сбора данных методом графической печати, как представлено на рисунке 2.

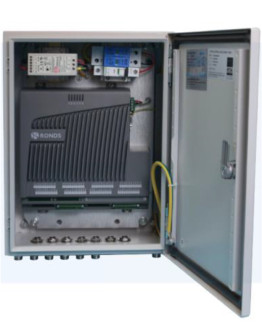

Знак поверки наносится на свидетельство о поверке. Пломбирование систем не предусмотрено. Общий вид систем представлены на рисунках 1-2.

3

Программное обеспечение

Системы имеют внутреннее ПО и внешнее ПО - MOS3000.

Внутреннее ПО устанавливается в станцию на заводе-изготовителе при выпуске из производства. Конструкция систем исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию

Внешнее ПО MOS3000 не является метрологически значимым и служит для онлайн мониторинга и архивации информации, поступающей от датчиков. Внешнее ПО представляет собой сервисное (фирменное) ПО, которое поставляется совместно с системой.

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки

Значение

Внутреннее ПО

Идентификационное наименование ПО

firmware

Номер версии (идентификационный номер) ПО

не ниже 3.16

Цифровой идентификатор ПО

-

Внешнее ПО

Идентификационное наименование ПО

M0S3000

Номер версии (идентификационный номер) ПО

не ниже 11.9.12

Цифровой идентификатор ПО

-

Уровень защиты внутреннего ПО от преднамеренных и (или) непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Уровень защиты внешнего ПО от преднамеренных и (или) непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».

Технические характеристики

Метрологические и основные характеристики представлены в таблицах 2-3

Таблица 2 - Метрологические характеристики ИК

Наименование характеристики

Значение

Диапазон преобразований входных сигналов в значения виброускорения (при номинальном коэффициенте преобразования 10 мВ/м-с"2), м/с2

от 0,03 до 490

Пределы допускаемой относительной погрешности преобразований входных сигналов в значения виброускорения, %

±3

Диапазон преобразований входных сигналов в значения виброскорости (при номинальном коэффициенте преобразования 10 мВ/мм-с-1), мм/с

от 0,1 до 200,00

Пределы допускаемой относительной погрешности преобразований входных сигналов в значения виброскорости, %

±3

Диапазон преобразований входных сигналов в значения виброперемещения (при номинальном коэффициенте преобразования 10 мВ/мм), мм

от 0,1 до 10

Пределы допускаемой относительной погрешности преобразований входных сигналов в значения виброперемещения, %

±3

Диапазон преобразований входных сигналов в значения температуры (при номинальном коэффициенте преобразования 10 мВ/°С), °С

от -40 до +125

Пределы допускаемой абсолютной погрешности преобразований входных сигналов в значения температуры, °С

±1

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Количество ИК в каждой станции, не более

32

Диапазоны измерений ИК, в зависимости от физической величины1^

-    ИК вибрации:

-    напряжение тока (пост. перем.), В

-    ИК температуры:

-    напряжение тока (пост.), В

от 0 до 24 от 0 до 10

Диапазон частоты (ИК виброускорения, ИК виброскорости, ИК виброперемещения), кГц

от 0,0001 до 20

Габаритные размеры, мм, не более:

-    ширина

-    высота

-    глубина

300

400

167

Масса, кг, не более

9,8

Рабочие условия эксплуатации:

-    температура окружающей среды, °С,

-    относительная влажность, %, не более

-    атмосферное давление, кПа

от -40 до +70 95 (без конденсации) от 86 до 106

Степень защиты оболочки по ГОСТ 14254-2015

IP66

Средняя наработка на отказ, ч, не менее

150000

Средний срок службы, лет, не менее

10

Примечания:

1) - в зависимости от компоновки и поставки

Знак утверждения типа

наносится на титульные листы эксплуатационной документации типографским способом Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Система проводная вибромониторинга и температуры

RH1000

1 шт.

Руководство по эксплуатации

ХХХХ1)

1 экз.

Руководство пользователя M0S3000

M0S3000

1 экз.

Диск с программным обеспечением

M0S3000

1 шт.

1) - определяется как заводской номер системы.

Сведения о методах измерений

приведены в разделе 4.1 «Просмотр данных» документа «Руководство пользователя MOS3000»

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;

ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;

Техническая документация изготовителя.
