| Номер в госреестре | 87981-23 |
| Наименование СИ | Счетчики газа барабанные с жидкостным затвором |
| Обозначение типа СИ | ТЕХФЛОУ-Б |
| Изготовитель | Общество с ограниченной ответственностью "ТЕХНО-М" (ООО "ТЕХНО-М"), г. Тула |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики газа барабанные с жидкостным затвором ТЕХФЛОУ-Б (далее - счетчики газа) предназначен для измерений объема природного газа и других неагрессивных газов и газовых сред.
Принцип действия счетчика газа основан на преобразовании разности давлений газа на входе и выходе счетчика во вращательное движение барабана счетчика. Измерительный объем счетчика ограничивается уровнем затворной жидкости, расположенным немного выше оси барабана (в качестве затворной жидкости может применяться вода или маловязкое масло). Количество оборотов барабана пропорционально объему газа, прошедшему через счетчик. Вращение измерительного барабана при помощи зубчатого механизма передается на роликовое и стрелочное отсчетные устройства, где фиксируются значения объема газа.
Счетчик газа состоит из барабанного кожуха, барабана и счетного механизма (роликового и стрелочного). Барабан состоит из цилиндра и четырех изогнутых лопастей и счетного механизма.
Для приведения измеренных значений объемов газа к стандартным условиям в корпусе счетчиков предусмотрено посадочное место для установки термометра (при необходимости возможно подключение манометра на входе в счетчик газа). Корпус счётчика изготовлен из полиметилметакрилата (виниловый полимер). Измерительный барабан счетчика изготавливается из нержавеющей стали.
Индикатор уровня представляет собой окно (рис.2) со шкалой с значениями от -4 до 4, шаг 1 единица. В соответствии со значением индикатора уровня, который указан в паспорте и в свидетельстве о поверке (в случае оформления) выполняется заполнение рабочей жидкостью корпуса счетчика до заданного уровня.
На лицевой панели на наклейке счетчика газа методом печати нанесен заводской номер в формате Т.ХХХХ, где Т-буквенный код изготовителя, ХХХХ- порядковый номер счетчика, зарегистрированный товарный знак и краткие технические характеристики (рисунок 1).
Знак поверки и текущее значение индикатора уровня наполнения, вносятся в паспорт и в свидетельство о поверке (в случае оформления).

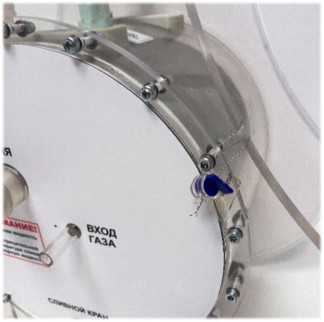

Общий вид счетчиков газа показан на рисунке 2.
Места нанесения заводской пломбы приведены на рисунке 3.
ТЕХНО-М
СЧЕТЧИК ГАЗА БАРАБАННЫЙ С ЖИДКОСТНЫМ ЗАТВОРОМ
ТЕХФЛОУ-Б макс. расход.............0,7м3/ч
ном им. расход...........0,5м3/ч
мин. расход.............0,01 м3/ч
макс. давление.......6000 Па
раб. /°.............от 0°<3о 60 °С
погрешность............. ±
Рисунок 1 - Место нанесения заводского номера, товарного знака и кратких характеристик.
Таблица 1 - Метрологические характеристики.
| Наименование | Значение |
| параметра | |
| Максимальный расход Qмакс, м3/ч | 0,7 |
| Номинальный расход Qмакс, м3/ч | 0,5 |
| Минимальный расход Qмин, м3/ч | 0,01 |
| Пределы допускаемой относительной погрешности при измерении объема газа, % | ±1 |
Таблица 2- Основные технические характеристики.
| Потеря давления при Qmax, Па, не более | 200 |
| Наибольшее избыточное давление газа, Па | 6000 |
| Диапазон температуры рабочей и окружающей среды, 0С | от 0 до 60 |
| Емкость счетного механизма, м3 | 99999 |
| Цена деления наименьшего разряда, дм3 | 0,02 |
| Г абаритные размеры, мм, не более | |
| - высота; | 450 |
| - ширина; | 390 |
| - длина | 450 |
| Масса, без затворной жидкости, кг, не более | 7,5 |
| Маркировка взрывозащиты | Ы II Gc с X |
Знак утверждения типа наносится
на титульный лист эксплуатационной документации типографским способом и на корпус счетчика методом наклейки.
Таблица 3 - Комплектность Счетчики газа барабанные с жидкостным затвором ТЕХФЛОУ-Б
| Наименование | Обозначение | Примечание |
| Счетчик газа барабанный с жидкостным затвором | ТЕХФЛОУ-Б | 1 шт. |
| Соединительные трубки (шланги) | - | 1 шт. (По отдельному заказу) |
| Мановаккумметр | - | 1 шт. (По отдельному заказу) |
| Термометр стеклянный | - | 1 шт. (По отдельному заказу) |
| Паспорт | ПС26.51 -001 -46973 305-2021 | 1 экз. |
приведены в Паспорте ПС 26.51-001-46973305-2021 Счетчики газа барабанные с жидкостным затвором ТЕХФЛОУ-Б, раздел 5 «Подготовка счетчика к работе».
Г осударственная поверочная схема для средств измерений объемного и массового расходов газа, утвержденная приказом Росстандарта от 11 мая 2022 г. № 1133;
ГОСТ Р 8.618-2014 «Государственная поверочная схема для средств измерений объёмного и массового расхода газа»;
Технические условия ТУ 26.51-001-46973305-2021 «Счетчики газа барабанные с жидкостным затвором ТЕХФЛОУ-Б».
| Зарегистрировано поверок | 52 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
