| Номер в госреестре | 87982-23 |
| Наименование СИ | Счетчики холодной воды комбинированные |
| Обозначение типа СИ | КВСХ |
| Изготовитель | Общество с ограниченной ответственность "Водомер" (ООО "Водомер"), г. Мытищи, Московская обл. |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счётчики холодной воды комбинированные КВСХ (далее - счётчики комбинированные) предназначены для измерения объёма холодной воды в напорных трубопроводах в системах холодного водоснабжения промышленных предприятий и коммунального хозяйства, при давлении воды до 1,6 МПа (16 кгс/см2).
Счётчик комбинированный состоит из сборного корпуса с двумя проточными частями разных диаметров, в которых установлены турбинный и крыльчатый счётчики воды, и переключающего устройства (далее - клапан). Каждый счётчик воды имеет отсчётное устройство.
Принцип действия турбинного и крыльчатого счётчиков воды основан на измерении количества оборотов соответственно турбинки и крыльчатки счётчиков воды. Количество оборотов турбинки (крыльчатки) пропорционально объёму воды, прошедшему через счётчик. Масштабирующие редукторы счётчиков воды преобразуют количество оборотов турбинки (крыльчатки) в объём воды и отображают его на отсчётных устройствах счётчиков воды.
При работе счётчика комбинированного поток воды поступает в проточную часть, где одна часть воды проходит через турбинный счётчик воды, другая часть воды проходит через крыльчатый счётчик. При уменьшении расхода воды ниже порогового значения клапан закрывается, и поток воды направляется только через крыльчатый счётчик воды. При увеличении расхода выше порогового значения клапан открывается, и поток воды проходит через оба счётчика воды.
Объём воды, прошедший через счётчик комбинированный, получают путём суммирования объёмов воды, измеренных крыльчатым и турбинным счётчиками воды.
Счётчики комбинированные выпускаются в восьми модификациях:
- КВСХ-01, КВСХд-01, КВСХ-02, КВСХд-02 - счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен многоструйный крыльчатый счётчик, в основной линии установлен турбинный счётчик;
- КВСХ-03, КВСХд-03 - счётчики в двухкорпусном исполнении, с обводной линией (байпасом), в которой установлен одноструйный крыльчатый счётчик, в основной линии установлен турбинный счётчик;
- КВСХ-04, КВСХд-04 - счётчики в едином корпусе (моноблоке), с многоструйным крыльчатым счётчиком и турбинным счётчиком.
Обозначение счётчика комбинированного в паспорте и иной документации:
Счётчик холодной воды комбинированный КВСХ«Х1»-«Х2»-«Х3/Х4», где «Х1» - комплектация счетчика комбинированного магнитоуправляемым контактом, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, прошедшему через счётчик: «д» - наличие импульсного выхода; «пустое знакоместо» -для неукомплектованных импульсным выходом; «Х2» - модификация: «01», «02», «03», «04», различие модификаций описано выше; «Х3» - диаметр условного прохода турбинного счетчика: «50», «65», «80», «100», «150»; «Х4» - диаметр условного прохода крыльчатого счетчика: «15», «20», «40».

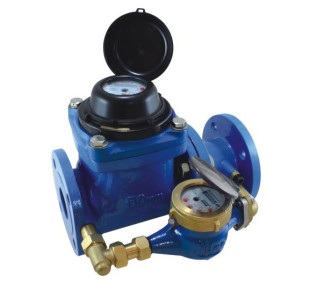

Общий вид счётчиков комбинированных приведён на рисунках 1-4.
Для защиты от несанкционированного доступа к механизму счётчиков комбинированных устанавливается пломба на регулировочный винт, а на исполнения с импульсным выходом дополнительно устанавливается пломба на импульсный выход.
Места пломбировки (нанесения знака поверки) счётчиков комбинированных обозначены на рисунках 5-8.
Заводской номер в цифровом формате наносится на крышку счётного механизма или на маркировочную табличку (шильдик) методом лазерной гравировки в соответствии с рисунком 9.
места нанесения заводского номера
Таблица 1 - Основные метрологические характеристики
| Наименование параметра | Значение параметра |
| Диапазон измерений от Qmin до Qmax, м3/ч - для модификаций КВСХ-01, КВСХд-01 - для модификаций КВСХ-02, КВСХд-02 - для модификаций КВСХ-03, КВСХд-03 - для модификаций КВСХ-04, КВСХд-04 | в соответствии с таблицей 2 в соответствии с таблицей 3 в соответствии с таблицей 4 в соответствии с таблицей 5 |
| Пределы допускаемой относительной погрешности измерений объёма воды, %: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax | ±5 ±2 |
Таблица 2 - Значения объемных расходов в зависимости от диаметра условного прохода и прочие характеристики для модификаций КВСХ-01, КВСХд-01_
| Наименование параметра | Значение | параметра | ||
| Диаметр условного прохода, DN | 50/15 | 80/20 | 100/20 | 150/40 |
| Наименьший расход, Qmin, м3/ч | 0,03 | 0,05 | 0,05 | 0,20 |
| Переходный расход, Qt, м3/ч | 0,12 | 0,20 | 0,20 | 0,80 |
| Номинальный расход, Qn, м3/ч | 15 | 40 | 60 | 150 |
| Наибольший расход, Qmax, м3/ч | 30 | 80 | 120 | 250 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,015 | 0,100 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа) | 3 | 4 | 10 | 120 |
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: | ||||
| - при увеличении расхода | 1,4 | 1,8 | 1,8 | 4,5 |
| - при уменьшении расхода | 0,7 | 0,8 | 1,2 | 2,5 |
| Г абаритные размеры, мм, не более - монтажная длина | 280 | 370 | 370 | 500 |
| - ширина - высота | 270 260 | 310 280 | 330 290 | 450 350 |
| Масса, кг, не более | 20 | 28 | 33 | 64 |
Таблица 3 - Значения объемных расходов в зависимости от диаметра условного прохода и прочие характеристики для модификаций КВСХ-02, КВСХд-02
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода, DN | 50/15 | 65/20 | 80/20 | 100/20 | 150/40 |
| Наименьший расход, Qmin, м3/ч | 0,025 | 0,04 | 0,04 | 0,04 | 0,16 |
| Переходный расход, Qt, м3/ч | 0,04 | 0,064 | 0,064 | 0,064 | 0,256 |
| Номинальный расход, Qn, м3/ч | 40 | 63 | 63 | 100 | 240 |
| Наибольший расход, Qmax, м3/ч | 50 | 78,6 | 78,6 | 125 | 250 |
| Порог чувствительности, м3/ч | 0,015 | 0,020 | 0,020 | 0,020 | 0,055 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа) | 3 | 4 | 7 | 10 | 120 |
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: | |||||
| - при увеличении расхода | 1,4 | 1,8 | 1,8 | 2,1 | 6,0 |
| - при уменьшении расхода | 0,7 | 0,8 | 0,8 | 1,2 | 4,2 |
| Г абаритные размеры, мм, не более - монтажная длина | 280 | 370 | 370 | 370 | 500 |
| - ширина | 268 | 305 | 310 | 320 | 445 |
| - высота | 252 | 262 | 272 | 282 | 341 |
| Масса, кг, не более | 19 | 26 | 28 | 33 | 71 |
Таблица 4 - Значения объемных расходов в зависимости от диаметра условного прохода и прочие характеристики для модификаций КВСХ-03, КВСХд-03_
| Наименование параметра | Значение параметра | ||||
| Диаметр условного прохода, DN | 50/20 | 65/20 | 80/20 | 100/20 | 150/40 |
| Наименьший расход, Qmin, м3/ч | 0,04 | 0,04 | 0,04 | 0,04 | 0,16 |
| Переходный расход, Qt, м3/ч | 0,064 | 0,064 | 0,064 | 0,064 | 0,256 |
| Номинальный расход, Qn, м3/ч | 25 | 40 | 63 | 100 | 240 |
| Наибольший расход, Qmax, м3/ч | 32 | 50 | 79 | 125 | 250 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,015 | 0,015 | 0,06 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа) | 12 | 28 | 33 | 44 | 118 |
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: | |||||
| - при увеличении расхода | 2,6 | 2,8 | 2,8 | 2,7 | 6,2 |
| - при уменьшении расхода | 1,3 | 2,0 | 2,0 | 1,6 | 4,8 |
| Габаритные размеры, мм, не более - монтажная длина | 270 | 300 | 300 | 360 | 500 |
| - ширина | 280 | 300 | 310 | 340 | 445 |
| - высота | 190 | 200 | 222 | 232 | 360 |
| Масса, кг, не более | 18,7 | 22,2 | 26,2 | 31,2 | 76,9 |
Таблица 5 - Значения объемных расходов в зависимости от диаметра условного прохода и прочие характеристики для модификаций КВСХ-04, КВСХд-04
| Наименование параметра | Значение парамет | за | |
| Диаметр условного прохода, DN | 50/15 | 80/20 | 100/20 |
| Наименьший расход, Qmin, м3/ч | 0,03 | 0,05 | 0,05 |
| Переходный расход, Qt, м3/ч | 0,12 | 0,20 | 0,20 |
| Номинальный расход, Qn, м3/ч | 45 | 100 | 150 |
| Наибольший расход, Qmax, м3/ч | 90 | 200 | 250 |
| Порог чувствительности, м3/ч | 0,015 | 0,015 | 0,015 |
| Расход воды, м3/ч, при потере давления 0,1 кгс/см2 (0,01 МПа) | 20 | 70 | 130 |
| Диапазон срабатывания переключающего устройства (клапана), м3/ч: | |||
| - при увеличении расхода | 1,4 | 1,8 | 2,1 |
| - при уменьшении расхода | 0,7 | 0,8 | 1,2 |
| Габаритные размеры, мм, не более | |||
| - монтажная длина | 270 | 370 | 370 |
| - ширина - высота | 256 165 | 200 277 | 220 287 |
| Масса, кг, не более | 20 | 26 | 30 |
Таблица 6 - Технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - диапазон температуры измеряемой среды, °С - давление измеряемой среды, МПа, не более - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давление, кПа - относительная влажность воздуха при +3 5 °С, % | от +5 до +50 1,6 от +5 до +50 от 84 до 106,7 не более 80 |
| Максимальное значение указателя счётного механизма, м3: | |
| - основного счётчика - для DN 50, DN 65, DN 80, DN 100 - для DN 150 | 999999 999999x10 |
| - вспомогательного счётчика - для DN 15, DN 20, DN 40 | 99999 |
| Цена импульса, л/имп.: - основного счётчика - для DN 50, DN 65, DN 80, DN 100 - для DN 150 | 100 1000 |
| - вспомогательного счётчика - для DN 15, DN 20, DN 40 | 10 |
| Присоединение к трубопроводу | фланцевое |
| Степень защиты по ГОСТ 14254 | IP54, IP68 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 100000 |
наносится фотохимическим методом на лицевые панели крыльчатого и турбинного счётчиков воды, входящих в состав комбинированного счетчика, в соответствии с рисунком 11, а также на титульные листы документов 26.51.63-004-06469904-2021 ПС и РЭ 26.51.63-004-06469904-2021 типографским способом.
Таблица 7 - Комплектность средства измерений
| Наименование | Количество |
| Счётчик холодной воды комбинированный КВСХ«Х1»-«Х2»-«Хэ/Х4»* | 1 шт. |
| 26.51.63-004-06469904-2021 ПС «Счётчики холодной воды комбинированные КВСХ, КВСХд. Паспорт» | 1 шт. |
| * - модификация и исполнение в соответствии с заказом | |
изложены в п. 1.5 «Устройство и работа счетчика» документа РЭ 26.51.63-004-06469904-2021 «Счётчики холодной воды комбинированные КВСХ, КВСХд. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.63-004-06469904-2021 «Счётчики холодной воды комбинированные КВСХ, КВСХд. Технические условия».
| Зарегистрировано поверок | 1040 |
| Поверителей | 7 |
| Актуальность данных | 21.11.2024 |
