Весы электронные МСПринт, 87983-23

Назначение

Весы электронные МСПринт (далее по тексту - весы) предназначены для статического измерения массы товаров с печатанием этикетки.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее по тексту - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на цифровой дисплей (далее по тексту - дисплей) терминала и/или встроенное печатающее устройство для печати этикеток.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик и терминал. В корпусе весов встроено печатающее устройство для печати на этикетках (далее по тексту - принтер).

Весы выпускаются в следующих конструктивных исполнениях:

-    дисплей терминала закреплен на стойке с задней стороны весов, корпусные детали изготовлены из металла, принтер встроен в корпус весов (в обозначении весов - индекс С);

-    дисплей терминала закреплен на кронштейне с передней стороны весов, корпусные детали изготовлены из металла, принтер встроен в корпус весов (в обозначении весов - индекс

Ф);

Весы с индексом С предназначены для самообслуживания, когда взвешивание и этикетирование весового товара выполняется покупателями самостоятельно.

Весы с индексом Ф предназначены для фасовки товара и нанесения этикеток на расфасованный товар.

Исполнение весов при заказе имеет следующее обозначение:

Весы электронные МСПринт-[1][2], где МСПринт - обозначение типа весов;

[1]    - значение максимальной нагрузки (Max) весов, кг: 15 или 30;

[2]    - индекс конструктивного исполнения: C или Ф;

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

-    полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);

-    устройство первоначальной установки на нуль (п. Т.2.7.2.4);

-    устройство слежения за нулем (п. Т.2.7.3);

-    устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

-    устройство предварительного задания значения массы тары (п. Т.2.7.5).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п.

-    вычисление стоимости товаров по массе и цене;

-    вычисление стоимости штучных товаров по количеству и цене за штуку;

-    программирование цен товаров и вызов их из энергонезависимой памяти весов;

-    запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

-    печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов при помощи вытяжных заклепок прикрепляется маркировочная табличка, содержащая следующую информацию:

-    наименование и обозначение весов;

-    наименование или товарный знак предприятия-изготовителя;

-    класс точности весов по ГОСТ OIML R 76-1-2011;

-    значение максимальной нагрузки (Max ...);

-    значение минимальной нагрузки (Min ...);

-    значение поверочного деления (е = ...);

-    значение максимальной выборки массы тары (Т = - ...);

-    заводской номер;

-    год изготовления.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв, наносится на маркировочную табличку методом лазерной гравировки, закрепленную на корпусе весов.

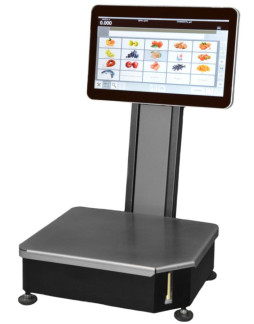

Общий вид весов представлен на рисунке 1.

В целях предотвращения от несанкционированного вмешательства проводится пломбирование весов, посредством нанесения поверительного клейма на пластичный материал пломбировочной чашки, расположенной под ГПУ весов. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

Программное обеспечение

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Нормирование метрологических характеристик производится с учетом применения ПО.

Уровень защиты встроенного ПО от преднамеренных и непреднамеренных воздействий по Р 50.2.077-2014 соответствует уровню «высокий». Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузки, действительной цены деления (d), поверочного интервала весов (е) и числа поверочных интервалов (n) в статическом режиме_

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства пользователя и руководства по эксплуатации (паспорта) типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 13 «Порядок работы устройства» документа «Руководство по эксплуатации (Паспорт)».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.39-001-87414807-2021 Весы электронные МСПринт. Технические условия.
