| Номер в госреестре | 87984-23 |
| Наименование СИ | Весы автомобильные неавтоматического действия |
| Обозначение типа СИ | AB-DS |
| Изготовитель | Общество с ограниченной ответственностью "ВесСервис" (ООО "ВесСервис"), г. Владивосток |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы автомобильные неавтоматического действия АВ-DS Назначение средства измерений
Весы автомобильные неавтоматического действия АВ-DS (далее - весы) предназначены для измерения массы автотранспортных средств при статическом взвешивании.
Принцип действия весов основан на преобразовании деформаций упругих элементов весоизмерительных тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой сигнал, изменяющийся пропорционально массе груза. Сигналы от тензодатчиков обрабатываются при помощи прибора весоизмерительного и результат взвешивания в единицах массы отображается на дисплее последнего. Информация может передаваться на внешние периферийные устройства (цифровое выносное табло, принтер, ПК) для хранения информации в базах данных и формирования отчетных форм.
Весы имеют модульную конструкцию и состоят из грузоприемного устройства (далее -ГПУ), состоящего из весовых платформ и прибора весоизмерительного. Каждая весовая платформа конструктивно может состоять из двух жестко закрепленных поперечными балками полуплатформ либо как единая платформа, либо как отдельно стоящие полуплатформы. Полуплатформа представляет собой металлическую либо композитную раму с настилом. Количество весовых платформ определяется модификацией весов. Конструкция весов позволяет устанавливать весы как в приямок, так и на поверхности.
В весах применяются следующие модули:
- датчики весоизмерительные МВ150 (регистрационный №44780-10);
- датчики весоизмерительные тензорезисторные ZS, CLC, WLS, SDS, EDS семейства ZS модификации ZSFY (регистрационный №75819-19);
- датчики весоизмерительные тензорезисторные WBK-D (регистрационный №54471-13);
- датчики весоизмерительные тензорезисторные Single shear beam, Dual shear beam, S beam, Со1итп семейства Single shear beam модификации H8C, семейства Dual shear beam модификации HM9B, семейства ^lumn модификации HM14C (регистрационный №55371-19).
При использовании в весах датчиков с цифровым выходным сигналом весоизмерительные приборы представляют собой терминал (Т.2.2.5 ГОСТ OIML R 76-1-2011). При использовании в весах аналоговых датчиков весоизмерительные приборы представляют собой индикатор (Т.2.2.2 ГОСТ OIML R 76-1-2011).
В качестве индикатора используются:
- приборы весоизмерительные CI, BI, NT и PDI (регистрационный №50968-12) модели CI-200A, а-5010А;
- приборы весоизмерительные ТИТАН модификации ТИТАН 9 (регистрационный №72048-18).
- приборы весоизмерительные МИ модификации ВДА/12Я (регистрационный №6137815).
В качестве терминала используются:
- терминалы весоизмерительные CI, NT модели CI-600D (регистрационный №54472-13). Форма маркировки модификации весов:
АВ-DS - [1] - [2] - [3], где:
АВ-DS - обозначение типа весов;
[1] - ширина весов, м (от 2,5 до 10);
[2] - длина весов, м (от 4 до 30);
[3] - максимальная нагрузка весов, т:
Max для одноинтервальных весов;
Max1/Max2 для двухинтервальных весов.

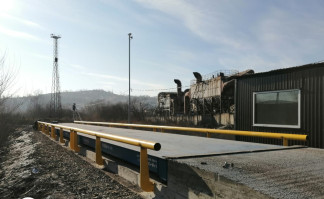

Общий вид весов АВ-DS представлен на рисунке 1.
нуль;
- устройство первоначальной установки на нуль (Т.2.7.2.4);
- устройство автоматического слежения за нулем (T.2.7.3);
- устройство выборки массы тары (Т.2.7.4.1).
Общий вид весоизмерительных приборов и схемы пломбировки представлены на рисунке 2. Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается защитной пломбой на корпусе прибора, предотвращающей доступ к переключателю входа в режим юстировки. Знак поверки наносится на защитную пломбу. ПО не может быть модифицировано без нарушения защитной пломбы.
ТИТАН 9
Место нанесения пломбы
МИ ВДА/12Я
Рисунок 2 - Общий вид и схема пломбирования приборов Общий вид маркировочной таблички приведен на рисунке 3.
| Весы автомобильные АВ-DS- | ||
| № 0501 Max т Min т | е = d | кг |
| от - до + 40 °С | Класс точности: | (Ш) |
| Г од выпуска | ||
| ООО «ВесСервис» г. | Владивосток | |
Рисунок 3 - Общий вид маркировочной таблички
Надписи, знак утверждения типа и изображения на табличке выполнены методом сублимационной печати с термопереносом или способом лазерной гравировки, заводской номер весов наносится ударным способом, что обеспечивает сохранность в процессе эксплуатации и идентификацию весов. Заводской номер имеет числовой формат, состоит из четырех арабских цифр.
Программное обеспечение (ПО) весоизмерительных приборов является встроенным и метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при его включении или по запросу в режиме тестирования.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||||
| Идентификационное наименование ПО | CI-5010 series firmware | CI-200 series firmware | CI-600D | МИ ВДА/12Я | ТИТАН 9 |
| Номер версии (идентификационный номер) ПО | 1.0010, 1.0020, 1.0030 | 1.20; 1.21; 1.22 | 1.00, 1.01, 1.02, 1.03, 1.04 | U2.01 | У1.х* |
| Цифровой идентификатор ПО | отсутствует, исполняемый код недоступен | ||||
| * х - обозначение версии метрологически незначимой части, принимает значения от 0 до 9 | |||||
Уровень защищённости встроенного ПО приборов соответствует высокому уровню по Р 50.2.077-2014.
Класс точности по ГОСТ OIML R 76-1-2011..................................................III (средний)
Значения максимальной нагрузки весов (Max), минимальной нагрузки (Min), поверочного интервала весов (е), действительной цены деления (d), число поверочных интервалов (n), интервалы взвешивания и пределы абсолютной погрешности (mpe) при первичной поверке приведены в таблице 2, для двухинтервальных весов - в таблице 3.
Таблица 2 - Метрологические характеристики весов
| Модификации весов | Мax, т | Min, т | II и е | n | Интервалы взвешивания, т | mpe, кг |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| AB-DS -[1]-[2]-10 | 10 | 0,1 | 5 | 2000 | от 0,1 до 2,5 включ. св. 2,5 до 10 включ. | ±2,5 ±5,0 |
| AB-DS -[1]-[2]-20 | 20 | 0,2 | 10 | 2000 | от 0,2 до 5 включ. св. 5 до 20 включ. | ±5 ±10 |
| AB-DS -[1]-[2]-30 | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. | ±5 ±10 ±15 |
| AB-DS -[1]-[2]-40 | 40 | 0,4 | 20 | 2000 | от 0,4 до 10 включ. св. 10 до 40 включ. | ±10 ±20 |
| AB-DS -[1]-[2]-60 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. | ±10 ±20 ±30 |
| AB-DS -[1]-[2]-80 | 80 | 1,0 | 50 | 1600 | от 1 до 25 включ. св. 25 до 80 включ. | ±25 ±50 |
| AB-DS -[1]-[2]-100 | 100 | 1,0 | 50 | 2000 | от 1 до 25 включ. св. 25 до 100 включ. | ±25 ±50 |
| AB-DS -[1]-[2]-120 | 120 | 1,0 | 50 | 2400 | от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 120 включ | ±25 ±50 ±75 |
Таблица 3 - Метрологические характеристики двухинтервальных весов
| Модификации весов | Мaxi ,т | Mini, т | ei= di, кг | ni | Интервалы взвешивания, т | mpe, кг |
| AB-DS -[1]-[2]-30/40 | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. | ±5 ±10 ±15 |
| 40 | 30 | 20 | 2000 | св. 30 до 40 включ. | ±20 | |
| AB-DS -[1]-[2]-30/60 | 30 | 0,2 | 10 | 3000 | от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. | ±5 ±10 ±15 |
| 60 | 30 | 20 | 3000 | св. 30 до 40 включ. св. 40 до 60 включ. | ±20 ±30 | |
| AB-DS -[1]-[2]-60/80 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. | ±10 ±20 ±30 |
| 80 | 60 | 50 | 1600 | св. 60 до 80 включ. | ±50 | |
| AB-DS -[1]-[2]-60/100 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. | ±10 ±20 ±30 |
| 100 | 60 | 50 | 2000 | св. 60 до 100 включ. | ±50 | |
| AB-DS -[1]-[2]-60/120 | 60 | 0,4 | 20 | 3000 | от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. | ±10 ±20 ±30 |
| 120 | 60 | 50 | 2400 | св. 60 до 100 включ. св. 100 до 120 включ. | ±50 ±75 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке.
Таблица 4 - Технические характеристики весов
| Наименование характеристики | Значение |
| Предельные значения температур, °С: - для ГПУ весов с датчиками МВ150 | от -30 до +40 |
| c датчиками ZSFY, WBK-D | от -40 до +40 |
| с датчиками HM14C; НМ9В; Н8С | от -30 до +40 |
| - для приборов | от -10 до +40 |
| Диапазон устройства выборки массы тары | от 0 до 50% Max |
| Габаритные размеры весов, м | |
| - длина | от 4 до 30 |
| - ширина | от 2,5 до 10 |
| Количество весовых платформ, шт. | от 1 до 5 |
| Масса весов, т, не более | 30 |
| Потребляемая мощность, ВА, не более | 20 |
| Параметры электропитания весов: | |
| - напряжение переменного тока, В | от 187 до 242 |
| - частота, Г ц | от 49 до 51 |
| Вероятность безотказной работы за 2000 ч, не менее | 0,92 |
| Срок службы, лет, не менее | 10 |
наносится способом сублимационной печати с термопереносом или способом лазерной гравировки на маркировочную табличку, расположенную на боковой поверхности ГПУ, и типографским способом на титульный лист руководства по эксплуатации.
Таблица 5 - Комплектность средства измерений
| Наименование | Кол-во |
| 1 Весы AB-DS в сборе | 1 комплект |
| 2 Комплект эксплуатационной документации: - паспорт 28.29.31-001-19053039-2022 ПС - руководство по эксплуатации весов 28.29.31-001-19053039-2022 РЭ - руководство по эксплуатации на прибор | 1 экз. 1 экз. 1 экз. |
приведены в эксплуатационном документе «Весы автомобильные неавтоматического действия AB-DS. Руководство по эксплуатации. 28.29.31-001-19053039-2022 РЭ», раздел 3 «Использование по назначению».
ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Метрологические и технические требования. Испытания;
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 4 июля 2022 г.№ 1622;
ТУ 28.29.31-001-19053039-2022 Весы автомобильные неавтомотического действия AB-DS. Технические условия.
