| Номер в госреестре | 87992-23 |
| Наименование СИ | Стенды балансировочные |
| Обозначение типа СИ | Trommelberg |
| Изготовитель | Corwei (Yingkou) Industrial Co., Ltd, Китай |
| Год регистрации | 2023 |
| Срок свидетельства | 25.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды балансировочные Trommelberg (далее - стенды) предназначены для измерений неуравновешенной массы дисбаланса и определения углового положения корректирующих грузов в одной или двух плоскостях коррекции при балансировке колес автотранспортных средств.
Принцип действия стендов балансировочных Trommelberg основан на вычислении величины неуравновешенной массы дисбаланса и величины углового положения установки корректирующей массы, из величин сил, которые действуют на опору вала ротора стендов при вращении колеса, установленного на валу. Величины этих сил измеряются с помощью пьезоэлектрических датчиков, установленных в специальной опоре вала ротора. Датчики измеряют амплитуду и фазу колебаний вала, которые пропорциональны неуравновешенным массам, действующим на опору вала при возникающем дисбалансе. Произведение массы остаточного дисбаланса на расстояние равное величине эксцентриситета этой массы и определяет величину возникающего дисбаланса. Дисбаланс колеса устраняют с помощью корректирующих масс, которые устанавливают в двух плоскостях коррекции (динамическая балансировка) или в одной плоскости (статическая балансировка). Измерение углового положения размещения корректирующих масс на диске колеса производится с помощью оптикоэлектрических датчиков, которые также устанавливаются на вал ротора. Обработка сигналов от всех датчиков проводится в блоке обработки.
Основными компонентами стенда являются: станина, в которой размещены: балансировочный блок (вал с зажимными приспособлениями, система измерительных датчиков и электропривод с тормозной системой); электронный блок обработки с устройством отображения измеряемой информации. К станине крепится откидывающийся защитный кожух, выполняющий функции элемента безопасности и автомата выключения электродвигателя. Перед началом процесса балансировки колесо закрепляется на валу стенда с помощью фланца и прижимной гайки. Центрирование колеса относительно вала производится путем его посадки на центральное отверстие диска через переходные конусы различного диаметра, либо через специальные планшайбы. Планшайба центрируется и жестко крепится на валу ротора. Колесо на планшайбе крепится по штатным отверстиям диска, предназначенным для крепления колеса на ступице тормозного диска автомобиля. Прижимная гайка имеет ручной привод для крепления колеса на валу шпинделя. Измерение положения левой плоскости коррекции при динамической балансировке и плоскости коррекции при статической балансировке проводится с помощью встроенной механической линейки. Остановка вращения колеса после завершения измерительного цикла проводится автоматически, с помощью электромагнитного тормозного приспособления. Временной момент срабатывания тормозного приспособления задается датчиками измерения углового положения корректирующих масс.
К средствам измерений данного типа относятся стенды балансировочные Trommelberg моделей CB1930B, CB1930E, CB1960B, CB1970B, CB1990B, CB1448, CB1449.
Модели отличаются массой, габаритными размерами, устройством вывода и отображения информации, максимальной массой балансируемого колеса.
Заводской номер стендов в числовом формате указывается методом печати на маркировочной наклейке, расположенной на задней панели корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.

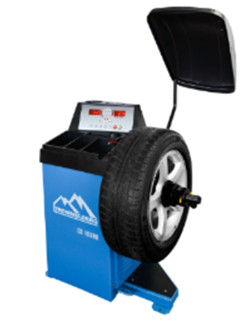

Общий вид стендов балансировочных Trommelberg представлен на рисунках 1-5.
Общий вид маркировочной таблички представлен на рисунке 6.
COMPUTER WHEEL ВШН
DAI! ___
weight
coior
Model No. Serial No. power supply
Рисунок 5 - Общий вид маркировочной таблички
В процессе эксплуатации стенды не предусматривают внешних механических или электронных регулировок. Для ограничения несанкционированного доступа к узлам стендов наносится пломбировочная наклейка на крепежный винт пластиковой крышки корпуса.
Место пломбирования приведено на рисунке 6.
Для работы с устройствами используется встроенное метрологически значимое обеспечение (далее - ВПО), устанавливаемое во внутреннюю память стендов, которое используется для управления процессом измерений и отображения результатов измерений.
Программное обеспечение для стендов моделей CB1970B, CB1990B устанавливается изготовителем во внутреннюю память стендов при их производстве. После этого программное обеспечение не может быть идентифицировано, модифировано или загружено повторно. После первичной загрузки ПО стенд пломбируется.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО моделей CB1930B, CB1930E, CB1960B, CB1448, CB1449 «средний», моделей CB1970B, CB1990B «низкий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение | |||
| Модель | CB1448, CB1449 | CB1930B, CB1930E | CB1960B | CB1970B, CB1990B |
| Идентификационное наименование ПО | В] | ПО | ||
| Номер версии (идентификационный номер ПО), не ниже | 6.2.3 | 8.0 | 2.2.1 | - |
Таблица 2 -Метрологические характеристики
| Наименование характеристики | Значение | ||
| Модель | CB1930B, CB1930E | CB1960B, CB1970B, CB1990B | CB1448, CB1449 |
| Диапазон измерений величины неуравновешенной массы дисбаланса, г | от 0 до 200 | от 0 до 200 | от 0 до 400 |
| Пределы допускаемой абсолютной погрешности измерений величины неуравновешенной массы дисбаланса, г | ±(5+0,1 •M1)) | ±(10+0,1 •M1)) | |
| Диапазон измерений угла установки корректирующей массы, градус2) | от 0 до 360 | от 0 до 360 | от 0 до 360 |
| Пределы допускаемой абсолютной погрешности измерений угла установки корректирующей массы, градус | ±5 | ±3 | ±3 |
| 1) M - измеряемая неуравновешенная масса дисбаланса, г 2) Здесь и далее по тексту: градус- единица измерений плоского угла. | |||
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение | |
| Модель | CB1930B, CB1930E | CB1960B, CB1970B, CB1990B |
| Максимальная масса балансируемого колеса, кг | 70 | 70 |
| Габаритные размеры (ДхШ*В), мм, не более | 1010x614x995 | 1300x1150x1600 |
| Масса, кг, не более | 130 | 155 |
| Диапазон рабочих температур, °С | от +15 до +35 | от +15 до +35 |
| Параметры электрического питания: - напряжение переменного тока, В | 220+22-33 | 220+22-33 |
| - частота переменного тока, Г ц | 50±1 | 50±1 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Модель | CB1448, CB1449 |
| Максимальная масса балансируемого колеса, кг | 150 |
| Габаритные размеры (ДхШхВ), мм, не более | 1700x700x1340 |
| Масса, кг, не более | 300 |
| Диапазон рабочих температур, °С | от +15 до +35 |
| Параметры электрического питания: | 380+38-57 |
| - напряжение переменного тока, В | |
| - частота переменного тока, Г ц | 50±1 |
наносится типографским способом на титульный лист руководства по эксплуатации. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Стенд балансировочный Trommelberg в комплекте | - | 1 шт. |
| Набор фланцев и центрирующих конусов | - | 1 шт. |
| Клещи-молоток | - | 1 шт. |
| Г айка-барашек | - | 1 шт. |
| Кронциркуль | - | 1 шт. |
| Хвостовик балансировочного вала | - | 1 шт. |
| Калибровочный груз | - | 1 шт. |
| Руководство по эксплуатации на русском языке | - | 1 экз. |
приведены в разделах:
- «Эксплуатация» «Руководство по эксплуатации. Стенды балансировочные Trommelberg модели CB1448, CB1449»;
- «Эксплуатация» «Руководство по эксплуатации. Стенд балансировочный Trommelberg модели CB1930E»;
- «Эксплуатация» «Руководство по эксплуатации. Стенд балансировочный Trommelberg модели CB1930B»;
- «Эксплуатация» «Руководство по эксплуатации. Стенд балансировочный Trommelberg модели CB1960B»;
- «Эксплуатация в стандартном режиме» «Руководство по эксплуатации. Стенд балансировочный Trommelberg модели CB1970B»;
- «Эксплуатация в стандартном режиме» «Руководство по эксплуатации. Стенд балансировочный Trommelberg модели CB1990B».
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация Corwei (Yingkou) Industrial Co., Ltd, Китай.
Правообладатель
Corwei (Yingkou) Industrial Co., Ltd, Китай
Адрес: No. A9, 33 Wenhua Road West, Laobian District, Yingkou, Liaoning, China
Тел.: +86 417 2255169
E-mail: service@worldbright.com
