| Номер в госреестре | 87997-23 |
| Наименование СИ | Счетчики воды |
| Обозначение типа СИ | "KAZMETER" |
| Изготовитель | Открытое акционерное общество "Научно-производственное предприятие космического приборостроения "КВАНТ" (ОАО "НПП КП "КВАНТ"), г. Ростов-на-Дону |
| Год регистрации | 2023 |
| Срок свидетельства | 25.01.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики воды «KAZMETER» предназначены для измерений объема воды по СанПиН 2.1.3684-21 и СанПиН 1.2.3685-21 (далее - воды), протекающей в системах горячего и холодного водоснабжения.
Принцип действия счетчиков «KAZMETER» (далее - счетчики) основан на измерении количества оборотов крыльчатки, вращающейся за счет кинетической энергии жидкости. Поток воды направляется через струевыпрямитель входного патрубка в измерительную камеру, где вращает крыльчатку. Крыльчатка при помощи магнита, установленного в ступице крыльчатки, создает переменное магнитное поле, которое считывается и преобразовывается в электрические импульсы с частотой, кратной частоте вращения крыльчатки. Число оборотов крыльчатки пропорционально количеству протекающей через счетчик воды. Значение объема индицируется на жидкокристаллическом индикаторе.
Счетчики представляют собой одноструйные сухоходные счетчики, состоящие из проливной части и присоединенного к ней электронного считывающего блока с индикатором (далее - электронного блока).
Электронный блок изолирован от измеряемой среды специальной крышкой с уплотнительным кольцом.
Счётчики выпускаются в девяти исполнениях в зависимости от диаметра условного прохода (ДУ 15 и 20 мм), температуры рабочей среды (горячая вода - «Н», холодная - «С»), типа радиомодуля («LRW» - LoraWAN, «LPW» - LPWAN 868 МГц, «NBT» - NB-IoT). Исполнения счетчиков различаются метрологическими и техническими характеристиками, которые представлены в таблицах 2 и 3 соответственно.
Счетчики имеют возможность по беспроводным каналам связи осуществлять по расписанию (с регламентированной частотой до 1 раза в сутки) передачу сообщений о результатах измерений объема воды и наличии вмешательств и нештатных ситуаций в информационную систему верхнего уровня.
Счетчики имеют возможность обнаружения магнитного поля. При возникновении магнитного поля счетчик выводит сообщение на индикатор и отправляет сообщение в информационную систему верхнего уровня. При этом счетчик продолжает функционировать в рабочем режиме, в том числе измерять и архивировать измеренные значения.
Общий вид счетчика с указанием места заводского номера и места нанесения знака утверждения типа представлены на рисунке 1. Пломбирование счетчика не предусмотрено, защита от несанкционированного доступа обеспечивается конструкцией.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в цифровом обозначении, состоящих из 12 арабских цифр, наносится на индикаторную панель электронного блока.
Место нанесения знака утверждения типа
Место нанесения заводского номера

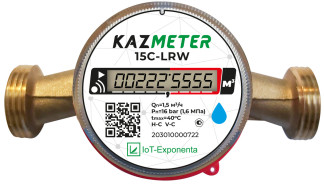

Рисунок 1 - Общий вид счетчика с указанием места заводского номера и места нанесения знака
утверждения типа
Примеры обозначения счётчиков при заказе и в документации другой продукции, где он может быть использован:
Счётчик воды «KAZMETER-15Н-LRW» ИМБТ.407223.003 ТУ - для счётчика горячей воды с диаметром условного прохода 15 мм, с радиомодулем LoRaWAN;
Счётчик воды «KAZMETER-15С-LРW» ИМБТ.407223.003 ТУ - для счётчика холодной воды с диаметром условного прохода 15 мм, с радиомодулем LPWAN 868 МГц.
Счётчик воды «KAZMETER-20С-NBT» ИМБТ.407223.003 ТУ - для счётчика холодной воды с диаметром условного прохода 20 мм, с радиомодулем NB-IoT.
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, так как конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Нормирование метрологических характеристик счетчиков проведено с учетом влияния
ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Наименование характеристики | Значение | ||
| Исполнение счетчика | KAZMETER | KAZMETER | KAZMETER |
| 15С-ХХХ | 15Н-ХХХ | 20С-ХХХ | |
| Класс точности по ГОСТ Р 50193.1 | C | C | C |
| Минимальный расход (qmin), м3/ч | 0,015 | 0,015 | 0,025 |
| Переходный расход (qt), м3/ч | 0,0225 | 0,0225 | 0,0375 |
| Номинальный расход (qn), м3/ч | 1,5 | 1,5 | 2,5 |
| Максимальный расход (qmax), м3/ч | 3 | 3 | 5 |
| Порог чувствительности, м3/ч: | 0,012 | 0,012 | 0,02 |
| Пределы допускаемой относительной погрешности измерений объема воды, % - в диапазоне расходов qmin < q < qt - в диапазоне расходов qt < q < qmax | ±5 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | ||
| Модификация | KAZMETER 15С-ХХХ | KAZMETER 15Н-ХХХ | KAZMETER 20С-ХХХ |
| Диаметр условного прохода, мм | 15 | 15 | 20 |
| Температура измеряемой среды, °С | от +5 до +40 | от +30 до +90 | от +5 до +40 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более | от +5 до +50 98 | ||
| Максимальное рабочее давление, МПа, не более | 1,6 | ||
| Потеря давления при qmax, МПа, не более | 0,1 | ||
| Потеря давления при qn, МПа, не более | 0,025 | ||
| Наибольшее значение индикатора, м3 | 99999,9999 | ||
| Наименьшее значение индикатора, м3 | 0,0001 | ||
| Тип индикатора | Жидкокристаллический | ||
| У становка счетчика | Вертикальная и горизонтальная | ||
| Угол поворота индикаторной панели, гр. | 360 | ||
| Источник электрического питания | элементы питания, номинальным напряжением | ||
| счетчика, В | 3,6 | ||
| Габаритные размеры, мм, не более: | |||
| - длина | 110 | 110 | 130 |
| - ширина | 80 | 80 | 80 |
| - высота | 85 | 85 | 92 |
| Масса, кг, не более | 0,6 | 0,6 | 0,7 |
| Средний срок службы, лет, не менее | 12 | ||
| Время работы от источника питания, лет, | 10 | ||
| не менее | |||
наносится на индикаторную панель электронного блока фотохимическим (флексографическим, тампопечатью) методом в соответствии с рисунком 1, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Счетчик горячей и холодной воды | «KAZMETER-*» | 1 шт. |
| Паспорт | ИМБТ.407223.003 ПС | 1 экз. |
| Методика поверки | - | 1 экз. на партию |
| * - Исполнение счетчика определяется договором на поставку. | ||
приведены в эксплуатационном документе ИМБТ.407223.003 ПС, в разделе 4.
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 26 сентября 2022 г. № 2356; ИМБТ.407223.003 ТУ Счетчики воды «KAZMETER». Технические условия.
Правообладатель
Открытое акционерное общество «Научно-производственное предприятие космического приборостроения «КВАНТ» (ОАО «НПП КП «КВАНТ»)
ИНН: 6152001056
Адрес: 344090, г. Ростов-на-Дону, ул. Мильчакова, д. 7 Телефон: +7 (863) 222-55-55 Факс: +7 (863) 224-72-66 E-mail: space@nppkpkvant.ru Web-сайт: https://nppkpkvant.ru/
| Зарегистрировано поверок | 62 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
