| Номер в госреестре | 87998-23 |
| Наименование СИ | Уровнемеры радиоволновые |
| Обозначение типа СИ | "СЕНС УР2" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СЕНСОР" (ООО НПП "СЕНСОР"), Пензенская обл., г. Заречный |
| Год регистрации | 2023 |
| Срок свидетельства | 25.01.2028 |
| МПИ (интервал между поверками) | 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня ≤ ±3 мм (кроме работающих при избыточном давлении); 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности измерений уровня свыше ±3 мм или для уровне |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровнемеры радиоволновые «СЕНС УР2» (далее - уровнемеры) предназначены для бесконтактного непрерывного измерения уровня жидких и сыпучих сред в технологических и товарных резервуарах (цистернах, силосах, танках) и преобразования измеренного значения уровня в выходной сигнал.
Принцип действия уровнемеров основан на излучении и приеме отраженного от контролируемой (измеряемой) среды радиоволнового сигнала. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой (измеряемой) среды и принимает отраженный от неё сигнал в пределах измерительного луча. Информационным параметром для определения расстояния до поверхности контролируемой (измеряемой) среды является время задержки принятого сигнала, отраженного от поверхности контролируемой (измеряемой) среды, относительно излученного. Далее в уровнемере производится вычисление уровня контролируемой (измеряемой) среды через измеренное расстояние.
Уровнемер состоит из корпуса и антенны, смонтированных на устройстве крепления. Внутри корпуса установлен блок электронный.
Уровнемеры имеют взрывозащищённое и общепромышленное исполнение.
Вариант исполнения уровнемера определяется в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:
СЕНС УР2-Б-С-Б-Е-Е-Н-1-1,
где: В - код, определяющий материал корпуса;
С - код, определяющий количество и тип кабельных вводов;
D - код, определяющий вариант исполнения кабельного ввода;
Е - код, определяющий тип устройства крепления;
F - код, определяющий наличие или отсутствие вставки изолирующей;
Н - код, определяющий исполнение уровнемера;
I - код, определяющий пределы допускаемой погрешности;
J - код, определяющий вид выходного сигнала.
Примечание - Коды вариантов исполнения по умолчанию не указываются.

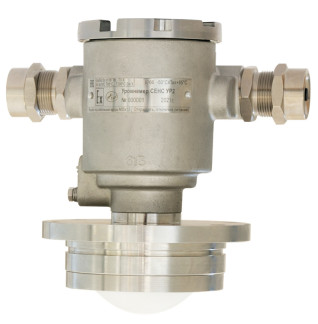

Общий вид уровнемера показан на рисунке 1.
В зависимости от варианта исполнения уровнемера конструкция корпуса, устройства крепления и вставки изолирующей может отличаться от представленной на рисунке 1.
Сокращённое условное обозначение и заводской номер уровнемера наносятся на информационную табличку, размещенную на корпусе уровнемера, в буквенно-цифровом формате, способом лазерной или ударно-точечной маркировки. Нанесение знака поверки на уровнемеры не предусмотрено. Знак поверки наносится на свидетельство о поверке и/или в паспорт на уровнемер.
Пломбирование уровнемеров не предусмотрено.
Уровнемеры имеют встроенное программное обеспечение (далее - ПО), разработанное предприятием-изготовителем, которое устанавливается в энергонезависимую память при изготовлении. В процессе эксплуатации данное ПО не может быть изменено, так как пользователь не имеет к нему доступа.
ПО в целом является метрологически значимым и не может быть изменено преднамеренно или случайно. Параметры, влияющие на метрологические характеристики, защищены паролем. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | не ниже AE00 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон* измерений уровня, м**: | от 0,3 до 30 |
| Пределы допускаемой основной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, А, мм**: - от 0,5 до 20 м - от 0,3 до 30 м | ±1, ±2, ±3, ±4 ±3, ±4 |
| Наименование характеристики | Значение |
| Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % | ±0,05 |
| Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм | < А |
| Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм | А ± 2 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % | ±0,05 |
| * - расстояния от начала отсчета уровнемера до поверхности измеряемой (контролируемой) среды. ** - конкретное значение диапазона и погрешности определяется заказом и записывается в паспорт на уровнемер. Примечание - При поверке в условиях эксплуатации без демонтажа пределы допускаемой абсолютной погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов равны ±3 мм (для А ±1, ±2, ±3 мм) или ±4 мм (для А ±4 мм). | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон температуры окружающего воздуха (среды), °С | от -50 до +85 |
| Диапазон температур контролируемой (измеряемой) среды °С* | от -50 до +190 |
| Рабочее давление измеряемой (контролируемой) среды, МПа, не более * | 2,5 |
| Напряжение питания постоянного тока, В | от 7 до 50 |
| Масса уровнемера, кг, не более | 17 |
| Степень защиты от проникновения пыли, посторонних тел и воды | IP66 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Маркировка взрывозащиты ** | Ga/Gb Ex d IIB T6...T3 X |
| * - конкретное значение определяется заказом и записывается в паспорт на уровнемер ** - для взрывозащищенного варианта исполнения | |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность приведена в таблице 4.
| Таблица 4 - Комплектность уровнемера | ||
| Наименование | Обозначение | Количество |
| Уровнемер радиоволновой | «СЕНС УР2» | 1 шт. |
| Паспорт | СЕНС.407629.008ПС | 1 экз. |
| Руководство по эксплуатации | СЕНС.407629.008РЭ | 1 экз.* |
| Комплект монтажных частей | - | 1 компл. |
| * - на партию уровнемеров, поставляемую в заказчика. | один адрес, и дополнительно - по требованию | |
приведены в разделе «Устройство и работа» руководства по эксплуатации уровнемера.
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
СЕНС.407629.004ТУ Уровнемеры радиоволновые «СЕНС УР». Технические условия.
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «СЕНСОР» (ООО НПП «СЕНСОР»)
ИНН 5838002196
Адрес: 442960, Пензенская обл., г. Заречный, ул. Промышленная, стр. 5 E-mail: info@nppsensor.ru Телефон/факс: (8412) 65-21-00 Web-сайт: http//:www.nppsensor.ru
| Зарегистрировано поверок | 43 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
