| Номер в госреестре | 88000-23 |
| Наименование СИ | Устройства весоизмерительные автоматические |
| Обозначение типа СИ | Now Systems |
| Изготовитель | "Now Systems Co., Ltd.", Корея |
| Год регистрации | 2023 |
| Срок свидетельства | 25.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные автоматические Now Systems (далее - АВУ) предназначены для измерения массы, распределения упаковок, в зависимости от значения разности между их массой и номинальным установленным значением.
Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее - датчик) в электрический сигнал, пропорциональный массе объекта измерений, либо на компенсации силы тяжести взвешиваемого груза с помощью электромагнитной системы автоматического уравновешивания. Далее электрический сигнал преобразуется в цифровой вид с помощью аналого-цифрового преобразователя (далее - АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.
АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде ленточного транспортера или роликового конвейера с двумя дополнительными ленточными транспортерами для подачи товара (или в виде интеграционного комплекта без транспортеров) и терминала, закрепленного на стойке или на корпусе систем и устройством отбраковки.
Информация о массе взвешиваемого груза передается на внешние устройства (персональный компьютер - ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры) через интерфейсы RS 232/485, Ethernet, USB.
В состав АВУ входят:
- блок обработки информации, модификация INT902 (производство «Now Systems Co., Ltd.», Корея);
- тензодатчик TEDEA, модификации 1010-10/15/20, 1010-15/20/30 (производство «Vishay Tedea-Huntleigh Ltd.», Израиль);
- тензодатчик HBM, модификации 1-PW16AC3/30(50)KG, 1-PW16AC3/50KG, 1-PW22C3/10KG (производство «Hottinger Baldwin Messtechnik GmbH», Германия);
- тензодатчик CAS, модификация BC-D30kg(60, 150) (производство «CAS Corporation», Республика Корея).
АВУ встраиваются в поточные транспортерные линии или в упаковочные аппараты технологических процессов.
АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, ПК) для настройки, регулировки АВУ.
Условное обозначение модификаций АВУ при заказе: А-В-С-D-E, где А - основная модификация («NWC» - устройство весоизмерительное автоматическое, «NCB» - устройство весоизмерительное автоматическое комбинированное, оснащено металлодетектором), В -производственная серия: «3000», «490» или «490S», С - ширина конвейерной ленты в мм (или ширина и высота туннеля металлодетектора в см), D - Мах в г, Е - тип отбраковщика («FB» -направляющая панель скольжения, «AB» - удаление с конвейера сжатым воздухом, «PB» -удаление толкателем с ленты транспортера, «DB» - опускающийся конвейер, «PR» - удаление толкателем с рольганга).
На корпусе АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение устройства;
- заводской номер;
- обозначение класса точности по ГОСТ Р 54796-2011;
- максимальная скорость взвешивания (при необходимости);
- напряжение питания;
- частота питания;
- рабочее давление (в случае применения);
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e);
- значение действительной цены деления (d);
- знак утверждения типа средства измерений;
- диапазон рабочих температур;
- год изготовления.
АВУ изготавливаются в следующих модификациях: NCB-490(S)-XXX-200, NWC-490(S)-XXX-200, NCB-3000-XXX-600, NCB-490(S)-XXX-600, NWC-3000-XXX-600, NWC-490(s)-XXX-600, NWC-3000-XXX-1200, NCB-3000-XXX-1200, NWC-490(S)-XXX-1200, NCB-490(s)-XXX-1200, NWC-3000-XXX-3000, NCB-3000-XXX-3000, NWC-490(S)-XXX-3000, ^В-490(s)-XXX-3000, NWC-3000-XXX-6000, NCB-3000-XXX-6000, NWC-490(s)-XXX-6000, NCB-490(s)-XXX-6000, NWC-490(S)-XXX-18000, NCB-490(S)-XXX-18000, NWC-3000-XXX-20000, NWC-3000-XXX-30000, NCB-3000-XXX-30000, NWC-490(S)-XXX-30000, NWC-3000-XXX-40000, NWC-3000-XXX-60000, NWC-490(S)-XXX-60000, отличающихся наибольшими и наименьшими пределами взвешивания и габаритными размерами ГПУ.
Часть модификаций могут быть выполнены в нескольких исполнениях, отличающихся действительной ценой деления, поверочным делением и числом поверочных делений, а также пределами допускаемой погрешности.

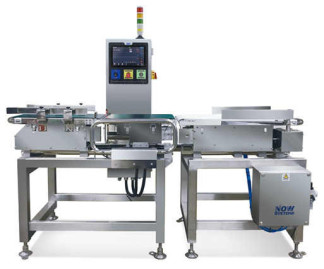

Общий вид АВУ показан на рисунке 1.
Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунках 2, 3. Заводской номер в числовом формате наносится на металлическую маркировочную табличку методом штамповки, маркировочная табличка крепится на корпусе АВУ наклеиванием.
| Устройство весоизмерительное автоматическое Now Systems | |||
| Модификация | NCB-3000-300-1200-FB | ||
| Зав. № | 12345678W0 | Цена дел. пов., е | 0,6 г |
| Напряжение пит. | 220 В, 50 Гц | Min | 10 г |
| Потр. мощность | 400 ВА | Max | 1200 г |
| Давление | 5 кгс/см2 | Скорость | 60 м/мин |
| Класс точности | XIII ГОСТ Р 54796 | Дата изготовл. | 12.05.2022 |
| Цена деления, d | 0,2 г | Диапазон темп. | от +5 до +40 °С |
| www.nowsystems.co.kr | |||
| мШВ &YST£mM | 61, Venture-ro, Yeonsu-gu, Incheon, Korea | ||
| <£г) | C€ | t 3190093195а!! | |
Терминалы АВУ имеют встроенное программное обеспечение (далее - ПО) и отличаются наличием чувствительного экрана для ввода буквенно-цифровой информации и объемом памяти для хранения программы и результатов взвешивания.
ПО является встроенным и полностью метрологически значимым.
ПО хранится в защищенной от демонтажа микросхеме памяти EPROM, расположенной на плате АЦП, и загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы терминалов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при входе в раздел меню «info» включенного АВУ.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже | 35000ad |
| Цифровой идентификатор ПО | - |
Основные метрологические и технические характеристики АВУ приведены в таблицах 2 - 6: класс точности по ГОСТ Р 54796-2011, значения максимальной (Мах) и минимальной (Min) нагрузок, значения поверочного деления (е), действительной цены деления (d).
Таблица 2
| Обозначение модификации | Нагрузка (автоматический и неавтоматический режимы), г | d | e | Класс | |
| Min | Мах | ||||
| 1 | 2 | 3 | 4 | 5 | 6 |
| NCB-490(S)-XXX-200 NWC-490(S)-XXX-200 | 3 | 200 | 0,05 | 0,1 | XIII |
| NCB-3000-XXX-600 NCB-490(S)-XXX-600 NWC-3000-XXX-600 NWC-490(S)-XXX-600 | 4 | 600 | 0,1 | 0,2 | |
| NCB-3000-XXX-1200 NCB-490(S)-XXX-1200 NW C-3 000-XXX-1200 NWC-490(S)-XXX-1200 | 10 | 1200 | 0,2 | 0,6 | |
| 1 | 2 | 3 | 4 | 5 | 6 |
| NCB-3000-XXX-3000 NCB-490(S)-XXX-3000 NWC-3000-XXX-3000 NWC-490(S)-XXX-3000 | 20 | 3000 | 0,5 | 1,5 | XIII |
| NCB-3000-XXX-6000 NCB-490(S)-XXX-6000 NWC-3000-XXX-6000 NWC-490(S)-XXX-6000 | 40 | 6000 | 1 | 2 | |
| NCB-490(S)-XXX-18000 NWC-490(S)-XXX-18000 | 100 | 18000 | 5 | 5 | |
| NWC-3 000-XXX-20000 | 200 | 20000 | 5 | 5 | |
| NCB-3000-XXX-30000 NWC-3 000-XXX-3 0000 NWC-490(S)-XXX-30000 | 200 | 30000 | 5 | 10 | |
| NWC-3 000-XXX-40000 | 200 | 40000 | 10 | 10 | |
| NWC-3 000-XXX-60000 NWC-490(S)-XXX-60000 | 400 | 60000 | 10 | 20 |
Пределы допускаемой средней (систематической, MPME) погрешности при автоматическом режиме работы и пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы АВУ приведены в таблице 3.
Таблица 3
| Нагрузка m, выраженная в поверочных делениях, е | Пределы погрешности для АВУ класса XIII | |
| при первичной поверке | в эксплуатации | |
| от Min до 500 е включ. | ±0,5е | ±1,0е |
| св. 500 до 2000-е включ. | ±1,0е | ±2,0-е |
| св. 2000-е до Max включ. | ±1,5е | ±3,0е |
Пределы допускаемой погрешности АВУ после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Пределы допускаемого стандартного отклонения при автоматическом режиме работы АВУ, выраженные процентах от массы нагрузки (m) или в граммах, для класса точности XIII указаны в таблице 4.
Таблица 4
| Значение массы нагрузки (m) г | Пределы допускаемого стандартного отклонения | |
| при первичной поверке | в эксплуатации | |
| 1 | 2 | 3 |
| от Min до 50 включ. | ±0,48 % | ±0,6 % |
| 1 | 2 | 3 |
| св. 50 до 100 включ. | ±0,24 г | ±0,3 г |
| св. 100 до 200 включ. | ±0,24 % | ±0,3 % |
| св. 200 до 300 включ. | ±0,48 г | ±0,6 г |
| св. 300 до 500 включ. | ±0,16 % | ±0,2 % |
| св. 500 до 1000 включ. | ±0,8 г | ±1,0 г |
| св. 1000 до 10000 включ. | ±0,08 % | ±0,1 % |
| св. 10000 до 15000 включ. | ±8 г | ±10 г |
| св. 15000 до Max включ. | ±0,053 % | ±0,067 % |
Значения скорости взвешивания, габаритных размеров и массы модификаций АВУ указаны в таблице 5.
Таблица 5
| Обозначение модификации | Скорость взвешивания, упаковок/мин | Г абаритные размеры, мм, не более | Масса, кг, не более |
| NCB-490(S)-XXX-200 NWC-490(S)-XXX-200 | 200 | 1850x400x2000 | 100 |
| NCB-3000-XXX-600 NCB-490(S)-XXX-600 NWC-3000-XXX-600 NWC-490(S)-XXX-600 | 200 | 1900x450x2000 | 120 |
| NCB-3000-XXX-1200 NCB-490(S)-XXX-1200 NWC-3000-XXX-1200 NW C-490( S)-XXX-1200 | 150 | 1950x 500x2000 | 250 |
| NCB-3000-XXX-3000 NCB-490(S)-XXX-3000 NWC-3000-XXX-3000 NW C-490( S)-XXX-3 000 | 100 | 2000 x 550 x 2000 | 350 |
| NCB-3000-XXX-6000 NCB-490(S)-XXX-6000 NWC-3000-XXX-6000 NWC-490(S)-XXX-6000 | 50 60 60 60 | 2050 x 600 x 2000 | 500 |
| NCB-490(S)-XXX-18000 NW C-490( S)-XXX-18000 | 45 | 3000 x 500 x 2000 | 800 |
| NWC-3000-XXX-20000 | 45 | 3000 x 600 x 2000 | 900 |
| NCB-3000-XXX-30000 NWC-3000-XXX-30000 NW C-490( S)-XXX-3 0000 | 35 | 3000 x 700 x 2000 | 1000 |
| NWC-3000-XXX-40000 | 25 | 3000 x 800 x 2000 | 1500 |
| NWC-3000-XXX-60000 NWC-490(S)-XXX-60000 | 20 | 3000 x 900 x 2000 | 2000 |
| Наименование характеристики | Значение |
| Диапазон выборки массы тары | 100 % Max |
| Диапазон рабочих температур, о С | от +5 до +40 |
| Электрическое питание от сети переменного тока: - напряжение, В - частота, Г ц | от 195,5 до 253 от 49 до 51 |
| Потребляемая мощность, ВА, не более | 1000 |
| Средняя наработка на отказ, ч, не менее | 24000 |
| Средний срок службы, лет | 10 |
наносится методом гравировки на маркировочную табличку, закреплённую на корпусе, и типографским способом на титульные листы эксплуатационной документации.
Таблица 7 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное автоматическое | Now Systems | 1 шт. |
| Устройство весоизмерительное автоматическое Now Systems. Руководство по эксплуатации | 1 экз. |
приведены в разделе 2 «Название и функция каждой части» документа «Устройство весоизмерительное автоматическое Now Systems. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 4 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
Техническая документация фирмы-изготовителя.
Правообладатель
«Now Systems Co., Ltd.», Корея
Адрес: 61, Venture-ro, Yeonsu-gu, Incheon, Korea
Телефон (факс): +82 32 858 6655 (+82 32 858 6938)
Web-сайт: nowsystems.co.kr Е-mail: nowsys@nowsystems.co.kr
| Зарегистрировано поверок | 56 |
| Поверителей | 4 |
| Актуальность данных | 21.11.2024 |
