| Номер в госреестре | 88002-23 |
| Наименование СИ | Тахеометр электронный |
| Обозначение типа СИ | Leica TСА2003 |
| Изготовитель | "Leica Geosystems AG", Швейцария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахеометр электронный Leica ТСА2003 (далее - тахеометр) предназначен для измерений и передачи единицы длины (приращений координат) и единицы плоского угла, в том числе применяемых при определении координат пунктов при геодезических построениях, и применяется для поверки рабочих эталонов 2-го разряда - фазовых светодальномеров, дальномеров, тахеометров методом непосредственного сличения и эталонных базисных комплексов методом прямых измерений и методом непосредственного сличения, рабочих эталонов 3-го разряда - эталонных базисов и эталонных пространственных полигонов методом прямых измерений и методом непосредственного сличения, СИ - лазерных спутниковых дальномеров методом непосредственного сличения, спутниковых геодезических сетей и измерительных систем - сетей непрерывно действующих опорных станций и средств фазовых измерений приращений координат по сигналам ГНСС методом прямых измерений, рабочим эталонам 3-го разряда - установкам для поверки тахеометров, теодолитов и нивелиров, коллиматорным стендам и сетям микротриангуляции полигонов методом прямых измерений, рабочим эталонам 4-го разряда - теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора, средствам измерений - измерительным преобразователям угла методом прямых измерений, теодолитам и тахеометрам электронным точным методом сличения при помощи компаратора; теодолитам и тахеометрам электронным точным, измерительным преобразователям угла методом непосредственного сличения.
Конструктивно тахеометр выполнен в виде пластикового моноблока. Тахеометр оснащен пьезоприводом и имеет автоматические функции: точное наведение на центр призмы в автоматическом режиме, слежение за центром призмы в автоматическом режиме, быстрое нахождение призмы в автоматическом режиме. У тахеометра на передней и задней панелях расположены графические дисплеи с кнопками управления. На боковых панелях расположены: аккумуляторный отсек, слот для подключения карты памяти, наводящие винты управления приводом для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD и впоследствии могут быть переданы на внешние устройства. Также тахеометр оснащен портом RS232 для подключения к персональному компьютеру.
Принцип действия тахеометра основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала
- «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера составляет 658 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии с межгосударственным стандартом ГОСТ IEC 60825-1-2013 «Безопасность лазерной аппаратуры».
К данному типу средства измерений относится тахеометр электронный Leica ТСА2003, заводской номер 441894.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий средство измерений, размещен на корпусе тахеометра в буквенно-числовом формате в виде наклейки типографским способом.

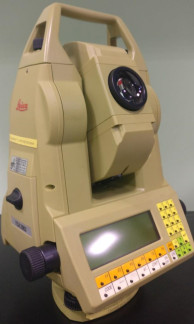

Общий вид тахеометра с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место нанесения заводского номера приведено на рисунке 2.
Рисунок 2 - Место нанесения заводского номера
Пломбирование тахеометра не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
В тахеометре используется встроенное программное обеспечение GeoCOM», осуществляющее взаимодействие узлов тахеометра, сохранение, экспорт измеренных величин и импорт исходящих данных. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeoCOM |
| Номер версии (идентификационный номер) | 2.1 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Таблица 2-Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений углов, градус !): горизонтальных вертикальных | от 0 до 360 от -45 до +90 |
| Наименование характеристики | Значение |
| Диапазон измерений расстояний, м: стандартная призма | от 1,7 до 3500 |
| Допускаемое среднее квадратическое отклонение измерений углов, секунда | 0,15 |
| Доверительные границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,99), секунда | ±0,5 |
| Пределы допускаемой абсолютной погрешности измерений расстояний, мм: стандартная призма | ±(0,2+0,5 10"6 •L) 2) |
| 1) Здесь и далее по тексту: градус, секунда и минута- единицы измерений плоского угла. 2) Где L - измеряемое расстояние, мм. | |
Таблица 3-Основные технические характеристики
| Наименование характеристики | Значение |
| У величение зрительной трубы, крат, не менее | 30 |
| Диаметр входного зрачка, мм, не менее | 40 |
| У гловое поле зрения зрительной трубы, не менее | 1°30' |
| Наименьшее расстояние визирования, м, не менее | 1,7 |
| Диапазон компенсации компенсатора, минута | ±3,47 |
| Цена деления круглого установочного уровня, минута /2 мм | 4 |
| Напряжение питания постоянного тока, В: внутренняя аккумуляторная батарея №МН | 12 |
| Диапазон рабочих температур, °С | от -20 до +50 |
| Габаритные размеры, мм, не более: длина | 145 |
| ширина | 150 |
| высота | 365 |
| Масса без аккумуляторной батареи, кг, не более | 7,5 |
наносится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации в виде наклейки или типографским способом.
Таблица 4 - Комплектность тахеометра
| Наименование | Обозначение | Количество |
| Тахеометр электронный | ТСА2003 | 1 шт. |
| Аккумуляторная батарея | GEB 167 | 2 шт. |
| Устройство зарядное для аккумуляторной батареи | GKL221 | 1 компл. |
| Адаптеры к зарядному устройству GKL221 | GDI222 | 2 шт. |
| Накопитель памяти съемный, 2.0 Мб | PCMCIA | 2 шт. |
| Аккумулятор внешний | GEB171 | 1 шт. |
| Кабели | GEV52, GEV102 | 2 шт. |
| Отражатель призменный | GPH1P | 3 шт. |
| Держатель отражателя | GZR3 | 3 шт. |
| Наименование | Обозначение | Количество |
| Штатив промышленный | AT-21 | 3 шт. |
| Чехол для тахеометра | 1 шт. | |
| Интерфейсный кабель | GEV187 | 1 шт. |
| Зенит-окуляр | GFZ2 | 1 шт. |
| Сменный трегер | GFZ2 | 3 шт. |
| Ящик укладочный | GDF21-I | 1 шт. |
| Тахеометр электронный ТСА2003. Руководство по эксплуатации | 1 экз. | |
| Тахеометр электронный ТСА2003. Паспорт | - | 1 экз. |
приведены в Приложении 4 «Проведение измерений» в документе «Тахеометр электронный Leica ТСА2003. Руководство по эксплуатации».
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
Правообладатель
«Leica Geosystems AG», Швейцария
Адрес: Heinrich-Wild-Strasse, CH-9435 Heerbrugg, Switzerland
Телефон: +41 71 727 31 31
Факс: +41 71 727 46 74
Web-сайт: www.geosystems.ru
E-mail: info@leica-geosystems.com
