| Номер в госреестре | 88003-23 |
| Наименование СИ | Антенны сверхширокополосные измерительные реконфигурируемые биконические |
| Обозначение типа СИ | П6-111 |
| Изготовитель | Акционерное Общество "СКАРД-Электроникс" (АО "СКАРД-Электроникс"), г. Курск |
| Год регистрации | 2023 |
| Срок свидетельства | 25.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Антенны сверхширокополосные измерительные реконфигурируемые биконические П6-111 (далее - антенны П6-111) предназначены для измерений напряженности электрического поля (далее - НЭП) в комплекте с измерительными приёмными устройствами (измерительным приемником, селективным микровольтметром, анализатором спектра, ваттметром поглощаемой мощности), а в комплекте с генераторами сигналов - для возбуждения электромагнитного поля с заданной НЭП.
Принцип действия антенны П6-111 основан на преобразовании высокочастотного тока, наведенного электромагнитным полем на вибраторах, в напряжение переменного тока, пропорциональное НЭП, передаваемое на СВЧ - вход антенны П6-111 с волновым сопротивлением 50 Ом, подключаемого к измерительному приемному устройству. Согласование вибраторов с СВЧ - входом осуществляется при помощи согласующего трансформатора.
Конструктивно антенна П6-111 представляет собой систему, состоящую из широкополосного согласующего устройства, двух сменных диполей (диполь малый или диполь большой) и Т-образной траверсы.
Приёмными элементами антенны П6-111 являются два конических вибратора, образующие диполь малый или диполь большой. Вибраторы по резьбе вкручиваются в буксы на Т-образной траверсе. Вибраторы выполнены из алюминиевого прутка диаметром 4 мм.
В нижней части Т-образной траверсы имеется коаксиальный СВЧ-вход с волновым сопротивлением 50 Ом (соединитель N (розетка)).
Согласующий трансформатор размещён в корпусе Т-образной траверсы.

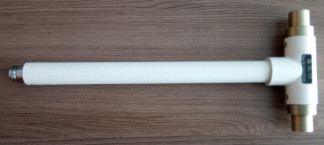

Элементы антенны П6-111, влияющие на их метрологические характеристики, защищены от несанкционированного доступа. Дополнительных мер по защите не требуется. Общий вид антенны П6-111 с диполем малым приведён на рисунке 1.
Общий вид антенны П6-111 с диполем большим приведён на рисунке 2.
Место нанесения знака утверждения типа на шильдик, расположенный на корпусе Т-образной траверсы, представлено на рисунке 1.
Место нанесения заводского номера в виде 9 (девяти) цифр на шильдике, расположенном на Т-образной траверсе, представлено на рисунке 1.
Возможное место нанесения знака поверки на корпус Т-образной траверсы представлено на рисунке.
1 - конические вибраторы, образующие диполь малый;
2 - Т-образная траверса;
3 - коаксиальный СВЧ - вход;
4 - место нанесения знака поверки;
5 - шильдик;
6 - место нанесения знака утверждения типа;
7 - место нанесения заводского номера
Рисунок 2 - Общий вид антенны П6-111 с диполем малым и с местами нанесения знака утверждения типа, знака поверки и заводского номера антенны П6-111
1 - конические вибраторы, образующие диполь большой;
2 - Т-образная траверса;
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон рабочих частот, МГц: с диполем большим с диполем малым | от 30 до 300 включ. от 300 до 1000 включ. |
| КСВН входа с диполем большим более: в диапазоне частот от 30 до 80 МГц включительно в диапазоне частот свыше 80 до 300 МГц включительно | ,3 3, 02 |
| КСВН входа с диполем малым, не более | 3,0 |
| Диапазон изменения коэффициента калибровки, дБ (1 м-1) с диполем большим с диполем малым | от 5 до 22 от 17 до 35 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ: с диполем большим с диполем малым | ±2,0 ±2,0 |
| Наименование характеристики | Значение |
| Номинальное входное сопротивление, Ом | 50 |
| Тип выходного ВЧ соединителя | N (розетка) |
| Масса, кг, не более: | |
| с диполем большим | 1,4 |
| с диполем малым | 0,5 |
| Габаритные размеры, мм, не более: | |
| с диполем большим | |
| длина | 1329 |
| ширина | 508 |
| высота | 497 |
| с диполем малым | |
| длина | 417 |
| ширина | 350 |
| высота | 147 |
| Рабочие условия применения: температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха при температуре +35 °С, %, не более | от -40 до +50 от 84,0 до 106,7 (от 630 до 800) 98 |
наносится на титульный лист документов КНПР.464641.028 РЭ «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Руководство по эксплуатации» и КНПР.464641.028 ФО «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Формуляр» типографским способом и на шильдик на корпусе антенны в виде этикетки, выполненной типографским способом.
Таблица 3 - Комплектность антенны П6-111
| Наименование | Обозначение | Количество |
| Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111 в составе: - вибратор диапазона 30^300 МГц | КНПР.464641.028 | 1 шт. 2 шт. |
| - вибратор диапазона 300^1000 МГц | - | 2 шт. |
| - траверса Т-образная | 1 шт. | |
| Руководство по эксплуатации | КНПР.464641.028 РЭ | 1 экз. |
| Формуляр | КНПР.464641.028 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
| Короб транспортировочный | - | 1 шт. |
приведены в разделе 5 документа КИПР. 464641.028 РЭ «Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Руководство по эксплуатации».
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
КНПР.464641.028 ТУ Антенна сверхширокополосная измерительная реконфигурируемая биконическая П6-111. Технические условия.
