| Номер в госреестре | 88010-23 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-12 |
| Изготовитель | Общество с ограниченной ответственностью "ПРИОРИТЕТ" (ООО "ПРИОРИТЕТ"), Челябинская обл., г. Миасс |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ-12 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.
Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами, смонтированный на базе автомобильного шасси «Урал». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
АТЗ внутри разделена герметичной перегородкой на два независимых отсека.
К верхней части АТЗ для каждого отсека приварены горловины прямоугольного сечения. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек.
На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками.
На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловин отсеков АТЗ.
Указатели уровня налива представляют собой угольники, приваренные к горловине каждого отсека АТЗ.
Метод крепления указателей уровня налива не позволяет влиять на него для изменения результатов измерений.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости.
Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
Счетчики жидкости СЖ-ППО-25-1,6СУ (рег. № 59916-15) предназначены для измерения выданного объема топлива во время заправки техники топливом.
К автотопливозаправщику АТЗ-12 данного типа относится автотопливозаправщик с заводским номером 022.

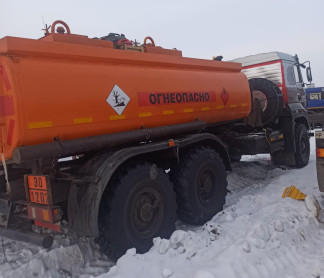

Общий вид автотопливозаправщика АТЗ приведен на рисунке 1.
Место нанесения заводского номера на автотопливозаправщик АТЗ указано на рисунке 2.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне АТЗ по ходу движения автотопливозаправщика АТЗ.
Металлическая табличка с заводским номером автотопливозаправщика АТЗ приведена на рисунке 3.
Пломбирование автотопливозаправщика АТЗ не предусмотрено.
Нанесение знака поверки на автотопливозаправщик АТЗ не предусмотрено.
ООО “ПРИОРИТЕТ
Исп.бабление Вместимость Забодскои № Ш/Ш Модель ТС Ш Чата Выпуска И
ГТ2мТ
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 12000 |
| Количество отсеков, шт. | 2 |
| Номинальная вместимость отсеков, дм3 1 отсек | 6000 |
| 2 отсек | 6000 |
| Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % | ± 0,40 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность автотопливозаправщика АТЗ-12
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | АТЗ-12 | 1 шт. |
| Рукав напорно-всасывающий Ду75 мм, длина 4 м | - | 2 шт. |
| Противооткатный упор | - | 2 шт. |
| Огнетушитель | - | 2 шт. |
| Ящик для песка | - | 1 шт. |
| Ящик для кошмы | - | 1 шт. |
| Насос СВН-80А | — | 1 шт. |
| Счетчики жидкости СЖ-ППО-25-1,6СУ (рег. № 59916-15) | - | 1 шт. |
| Паспорт на АТЗ-12 | — | 1 экземпляр |
метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-12.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
