Автотопливозаправщик АТЗ-12, 88011-23

Назначение

Автотопливозаправщик АТЗ-12 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенной для измерений объема, транспортировки, выдачи и кратковременного хранения жидких нефтепродуктов.

Описание

Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее - АТЗ), смонтированный на базе автомобильного шасси «Урал». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.

К верхней части АТЗ, приварена цилиндрическая горловина. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек.

На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.

На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем.

Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ.

Указатель уровня налива представляет собой угольник, приваренный к горловине АТЗ.

Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.

Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости.

Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал.

Счетчики жидкости СЖ-111Ю-40-1,6СУ (рег. № 44417-10) предназначен для заправки техники фильтрованным топливом с одновременным измерением выданного объема топлива.

К автотопливозаправщику АТЗ-12 данного типа относится автотопливозаправщик с заводским номером 346.

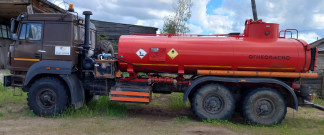

Общий вид автотопливозаправщика АТЗ с местом нанесения заводского номера приведен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр нанесен типографским способом в паспорт автотопливозаправщика АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок на металлическую скобу, приваренную к левой боковой стороне автотопливозаправщика АТЗ по ходу движения автотопливозаправщика.

Металлическая табличка с заводским номером автотопливозаправщика приведена на рисунке 2.

Пломбирование автотопливозаправщика не предусмотрено.

Нанесение знака поверки на автотопливозаправщик не предусмотрено.

Место нанесения заводского номера

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом Комплектность средства измерений

Таблица 3 - Комплектность автотопливозаправщика АТЗ-12

Сведения о методах измерений

метод измерения приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-12.

Нормативные документы, устанавливающие требования к средствам измерений

Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
