| Номер в госреестре | 88013-23 |
| Наименование СИ | Преобразователи расхода нефтепродуктов |
| Обозначение типа СИ | CDS-DFLxx |
| Изготовитель | "Kistler Instrumente GmbH", Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи расхода нефтепродуктов CDS-DFLxx (далее - расходомеры) предназначены для автоматизированных измерений объема и объемного расхода нефтепродуктов.
Принцип действия расходомеров основан на измерении объема нефтепродукта путем повторяющегося захвата порций жидкости. Расходомеры являются камерными счетчиками, с числом поршней четыре штуки. Под действием давления протекающего через расходомер нефтепродукта четыре поршня через штоки приводят во вращение вал. Вращение вала преобразуется в электрические импульсы, количество которых пропорционально объему нефтепродукта.
К данному типу средств измерений относятся преобразователи расхода нефтепродуктов серии CDS-DFLxx. Расходомеры выпускаются в двух модификациях: CDS-DFLlx и CDS-DFL3x. Расходомеры представляют собой серийные изделия, состав которых приведен в таблице 1. Первичный преобразователь расходомера CDS-DFL3x в своем составе содержит теплообменник и регулятор давления.
Расходомеры модификации CDS-DFLlx устанавливаются на транспортные средства только с одним топливным шлангом в двигатель без возвратного топливного шланга, идущего в топливный бак. Устройство модификации CDS-DFL3x устанавливается на транспортные средства с топливным шлангом, идущим к двигателю, и возвратным топливным шлангом, идущим в топливный бак.
Общий вид расходомера модификации CDS-DFLlx представлен на рисунке 1.
Общий вид расходомера модификации CDS-DFL3x представлен на рисунке 2.
Область применения расходомеров - измерения объема и объемного расхода нефтепродуктов.
| Таблица 1 - Состав | расходомеров | |
| Модификация | Состав | |
| Внешний процессор обработки сигналов | Первичный преобразователь | |
| CDS-DFL1x | + | + |
| CDS-DFL3x | + | + |

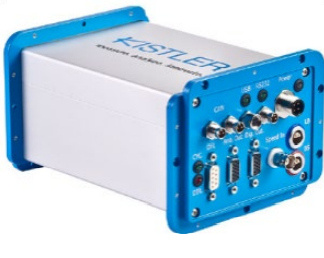

а) внешний процессор обработки сигналов б) первичный преобразователь
а) внешний процессор обработки сигналов б) первичный преобразователь
Рисунок 2 - Общий вид расходомера модификации CDS-DFL3x
Защита от несанкционированного доступа к узлам настройки (регулировки) расходомера осуществляется нанесением защитной наклейки завода-изготовителя со стороны разъемов на сборочные винты. Доступ к узлам настройки (регулировки) расходомеров без повреждения наклеек невозможен. Место нанесения защитной наклейки завода-изготовителя отмечено черной стрелкой на рисунках 1 и 2.
Место нанесения знака поверки не предусмотрено.
Серийный номер нанесен в виде цифр на маркировочные таблички и в руководство по эксплуатации типографским способом. Маркировочные таблички закреплены на корпусах внешнего процессора обработки сигналов и первичного преобразователя. Вид маркировочной таблички для внешнего процессора обработки сигналов и первичных преобразователей
Расходомеры имеют программное обеспечение (ПО), реализованное во внешнем процессоре обработки сигналов и персональных компьютерах и обеспечивают реализацию функций расходомеров. ПО ПК не содержит метрологически значимой части.
Конструкция внешнего процессора обработки сигналов обеспечивает полное ограничение доступа к метрологически значимой части ПО и измерительной информации. ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после нанесения наклейки завода-изготовителя на внешний процессор обработки сигналов. Идентификационные данные ПО расходомеров приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО расходомеров
| Идентификационные данные (признаки) | Значение | |
| ПО для ПК | ПО внешнего процессора обработки сигналов | |
| Идентификационное наименование ПО | KiCenter | - |
| Номер версии (идентификационный номер) ПО | Не ниже 2.4.0 | Не ниже 047-11-00-04 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - | |
| Алгоритм вычисления цифрового идентификатора ПО | - | - |
Метрологические характеристики расходомеров нормированы с учетом влияния ПО. Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Метрологические и основные технические характеристики приведены в таблицах 3 и 4.
аблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода, дм3/ч | от 10 до 250 |
| Пределы допускаемой относительной погрешности при измерении объёма и объемного расхода, % | ±0,5 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение характеристики | |
| CDS-DFL1x | CDS-DFL3x | |
| Рабочая среда | Нефтепродукты | |
| Максимальное давление измеряемой жидкости, МПа | 0,5 | |
| Перепад давления, МПа | от 0 до 0,05 | |
| Температура окружающей среды, °С | от -20 до +70 | |
| Относительная влажность, %, не более | 95 | |
| Максимальная мощность, Вт | 6 | 120 |
| Напряжение питания от сети постоянного тока, В | от 10 до 28 | от 10 до 15 |
| Наименование характеристики | Значение характеристики | |
| CDS-DFL1x | CDS-DFL3x | |
| Масса блока первичного преобразования, не более, кг | 2 | 9 |
| Масса внешнего процессора обработки сигналов, кг | 1,1 | |
| Г абаритные размеры блока первичного преобразования, мм, длина х ширина х высота | 183х106х94 | 344х193х125 |
| Г абаритные размеры внешнего процессора обработки сигналов, мм, длина х ширина х высота | 175х125х95 | |
| Средний срок службы, лет | 10 | |
наносится на титульный лист руководства по эксплуатации расходомеров типографским способом.
Комплектность расходомеров приведена в таблице 5.
Таблица 5- Комплектность расходомеров
| Наименование | Обозначение | Количество |
| Преобразователи расхода нефтепродуктов CDS-DFLxx | - | 1 шт. |
| Руководство по эксплуатации. Преобразователи расхода нефтепродуктов серии CDS-DFLxx | - | 1 экз. |
приведены в п.6 (руководство по подключению и измерениям) документа «Руководства по эксплуатации. Преобразователи расхода нефтепродуктов серии CDS-DFLxx».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»; Техническая документация изготовителя.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
