| Номер в госреестре | 88017-23 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | "Принц-Д" |
| Изготовитель | Общество с ограниченной ответственностью Завод "РаДан" (ООО Завод "РаДан"), г. Екатеринбург |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «Принц-Д» (далее - «Принц-Д») предназначены для измерения объема природного газа в рабочих и стандартных условиях в газопроводах низкого давления (до 5 кПа) с целью его коммерческого и технологического учёта на объектах жилищно-коммунального хозяйства и в быту.
Описание средства измерения
Принцип действия «Принц-Д» основан на определении времени прохождения ультразвукового импульса по потоку и против потока газа. Измерение объемного расхода и объема газа основано на зависимости времени прохождения ультразвукового импульса по потоку и против потока газа от средней скорости газа вдоль акустического пути.
Конструктивно «Принц-Д» состоит из мерного тракта и корпуса, в котором расположены электронная плата и элемент питания.
В мерном тракте располагаются два пьезокерамических преобразователя, преобразователь температуры и преобразователь давления. В мерном тракте «Принц-Д» типоразмеров G1.6-G10, кроме этого, располагаются два зеркала.
Мерный тракт имеет нормированные для каждого типоразмера «Принц-Д» геометрические характеристики. Пьезокерамические преобразователи предназначены для излучения и приёма акустических ультразвуковых колебаний. Преобразователь температуры и преобразователь давления находятся в защитной металлической трубке.
Эскиз мерного тракта «Принц-Д» типоразмеров G1.6-G10 приведен на рисунке 1.
Эскиз мерного тракта «Принц-Д» типоразмеров G16-G40 приведен на рисунке 2.
Корпус платы изготовлен из АБС-пластика. Корпус платы с помощью винтов крепится к мерному тракту. В корпусе платы имеется отсек батареи, в который устанавливается элемент питания - батарея. Отсек батареи с помощью винта крепится к корпусу платы.
«Принц-Д» изготавливают различных типоразмеров: G1.6, G2.5, G4, G6, G10, G16, G25, G40.
Заводской номер наносится методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса «Принц-Д», в виде цифрового кода.
Нанесение знака поверки на корпус «Принц-Д» не предусмотрено.

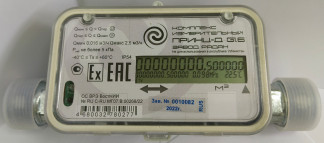

Общий вид «Принц-Д» представлен на рисунках 3 и 4.
номппенс
ИЭГ—1ЕРИТН ItsMbail^
ПР Ml—IL-L-O, C51.S
ЗЯВОО. Р1=Ю=1Н
Не для использования а республике Узбекистан
_ _ ЛППЛЛ спалп. < UULIUUUU .3uuduu
тшгт гпгетпл гг uumLJuptifctu и.
Место обозначения заводского номера
Рисунок 3 - Общий вид «Принц-Д» типоразмеров G1.6-G10
Для защиты от несанкционированного доступа «Принц-Д» пломбируются метрологической службой завода-изготовителя с помощью трех пластиковых пломб БКГН.5002.00.00.030 производства ООО Завода «РаДан» с изображением эмблемы предприятия, путем запрессовки пломб в отверстия крепления крышки и корпуса, а также в месте крепления крышки отсека батареи и корпуса. Схема пломбировки комплексов представлена на рисунке 5.
Рисунок 4 - Схема пломбировки «Принц-Д»
Программное обеспечение является встроенным. Преобразование измеряемых величин и обработка измерительных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения программного обеспечения.
Калибровочные коэффициенты, параметры настроек, хранятся в энергонезависимой памяти и не могут быть изменены без подключения комплекса к компьютеру и применения специальной программы изготовителя.
Все программное обеспечение комплекса является метрологически значимым.
Идентификационные данные встроенного программного обеспечения (ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПОсПР |
| Номер версии (идентификационный номер) ПО | не ниже 125 |
| Цифровой идентификатор ПО | Описание |
| Алгоритм вычисления цифрового идентификатора ПО | CRC16 |
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р.50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для типоразмера | |||||||
| G1.6 | G2.5 | G4 | G6 | G10 | G16 | G25 | G40 | |
| Измеряемая среда | Природный газ по ГОСТ 5542, сжиженный углеводородный газ по ГОСТ 20448 | |||||||
| Максимальный расход, Qмакс , м3/ч | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 | 65 |
| Номинальный расход, Qном , м3/ч | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 25 | 40 |
| Переходный расход Qпер, м3/ч | 0,16 | 0,25 | 0,4 | 0,6 | 1,0 | 1,6 | 2,5 | 4,0 |
| Минимальный расход, Qмин, м3/ч | 0,016 | 0,025 | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 |
| Диапазон измерений абсолютного давления газа, кПа | от 84 до 112 | |||||||
| Температура измеряемой среды, °С | от -40 до +60 | |||||||
| Порог чувствительности, м3/ч, не более | 0,008 | 0,012 | 0,02 | 0,03 | 0,05 | 0,08 | 0,12 | 0,20 |
| Потеря давления при максимальном расходе, Па, не более | 400 | |||||||
| Пределы допускаемой относительной погрешности измерений объема газа при рабочих условиях в диапазонах расхода, составляют, %: Qмин—Q<Qпер Qпер— Q— Qмакс | ±2,0 ±1,0 | |||||||
| Пределы допускаемой относительной погрешности измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, составляют, %: Qмин—Q<Qпер Qпер— Q— Qмакс | ±2,5 ±1,5 | |||||||
| Относительная расширенная неопределенность результатов измерений объема газа, приведенного к стандартным условиям, в диапазонах расхода, %, не более*: Qмин — Q <Qпер Qпер — Q — Qмакс | 2.7 1.7 | |||||||
| Наименование характеристики | Значение для типоразмера |
| G1.6 G2.5 G4 G6 G10 G16 G25 G40 | |
| Пределы допускаемой абсолютной погрешности измерений температуры газа, во всем диапазоне температур измеряемой среды, °С | ±1,5 |
| Пределы допускаемой относительной погрешности измерений давления газа, во всем диапазоне, % | ±0,6 |
| Относительная погрешность вычислений объема газа при стандартных условиях, обусловленная алгоритмом вычислений и его программной реализацией составляет не более, % | 0,05 |
| * в соответствии с методикой измерений | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Максимальное избыточное рабочее давление измеряемой среды, кПа | 5 | |
| Максимальное избыточное давление измеряемой среды при проверке герметичности, кПа | 100 | |
| Встроенный источник питания - литиевая батарея, напряжение холостого хода, В, не более | 4 | |
| Срок службы встроенного источника питания, лет, не менее | 10 | |
| Г абаритные размеры (длина х высота х ширина), мм: без адаптера с адаптером с клапаном и адаптером | G1.6, G2.5, G4, G6, G10 | G16, G25, G40 |
| 206x88x57 206x95x85 300x103x100 | 206,5x114x72,4 206,5x116x100 | |
| Средний внутренний диаметр входного сечения мерного тракта корпуса, мм | 26,0 | 47,8 |
| Присоединительные размеры - трубная резьба по ГОСТ 6357-81 | G1"- В | В - G |
| Масса, кг, не более | 1 | 1,2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре не выше 35 °С без конденсации влаги, %, не более - атмосферное давление, кПа | от -40 до +60 95 от 84,0 до 106,7 | |
| Средняя наработка до отказа, ч, не менее | 100000 | |
| Срок службы, лет, не менее | 20 | |
| Среднее время восстановления, ч, не более | 8 | |
| Степень защиты счётчика от воздействия окружающей среды по ГОСТ 14254-2015 | IP54 | |
| Уровень взрывозащиты | 1Ex ib IIA T4 Gb | |
| Направление потока газа | любое | |
наносится на титульный лист руководства по эксплуатации и паспорта в центре типографическим способом и методом офсетной печати на этикетку, устанавливаемую под прозрачную крышку корпуса.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество | |
| G1.6, G2.5, G4, G6, G10 | G16, G25, G40 | ||
| 1 | 2 | 3 | 4 |
| Комплекс измерительный «Принц-Д» | БКГН.5035.00.00.000 | 1 шт. | 1 шт. |
| Паспорт | БКГН.5035.00.00.00Х* ПС | 1 экз. | 1 экз. |
| Прокладка 2'' | БКГН.5002.00.10.020 | — | 2 шт. |
| Упаковка | БКГН 5002.00.60.000 | 1 шт. | — |
| Упаковка | БКГН 5002.00.60.000-05 | — | 1 шт. |
| Руководство по эксплуатации ** | БКГН.5035.00.00.000 РЭ | 1 экз. | |
| Копия сертификата соответствия на взрывозащищенное оборудование ** | - | 1 экз. | |
| *- значение Х меняется в зависимости от страны, в которую поставляются комплексы; **- поставляется по письменному запросу | |||
приведены в документе «ГСИ. Методика измерений объема газа при стандартных условиях комплексами измерительными «Принц-Д», рег. № ФР.1.29.2022.43316.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
БКГН. 5035.00.00.000 ТУ «Комплекс измерительный «Принц-Д». Технические условия».
