| Номер в госреестре | 88018-23 |
| Наименование СИ | Газоанализаторы поточные |
| Обозначение типа СИ | ЭкоЛазер |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР"), Московская обл., г. Дубна |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы поточные ЭкоЛазер (далее - газоанализаторы) предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.
Газоанализаторы поточные ЭкоЛазер представляют собой автоматические приборы непрерывного действия. Г азоанализаторы являются одноканальными, количество определяемых компонентов может быть от 1 до 2.
Конструктивно газоанализаторы состоят из блока передатчика и блока излучателя, модуля продувки и распределительной коробки, фланцевых соединений, кранов (в соответствии с техническим заказом). Возможно исполнение газоанализаторов для установки на байпас с добавлением проточной ячейки, подключаемой к блоку излучателя и блоку приемника оптическими кабелями.
Принцип измерения основан на инфракрасной однолинейной спектрометрии с перестраиваемым диодным лазером. Возможен анализ концентрации в газах NH3, CO2, CO, H2S, CH4, NO2, NO, O2, SO2, H2O, C2H4, C2H2, N2O, HCl, HF и др.
Газоанализаторы выпускаются в модификации ЭкоЛазер-Д / EcoLaser-D.
Газоанализаторы выполняют следующие функции:
- индикация результатов измерений на цифровом дисплее;
- передача данных через: 4-20мА, интерфейсы RS-232 и RS-485.

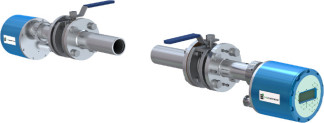

Нанесение знака поверки на газоанализаторы не предусмотрено. Газоанализаторы имеют серийные номера, которые наносятся на идентификационную табличку (рисунок 1) печатным способом в виде буквенно-цифрового обозначения, методом наклейки на панель прибора. Общий вид газоанализаторов приведен на рисунке 2. Пломбирование от несанкционированного доступа представлена на рисунке 3.
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО, не ниже Блок приемника Блок излучателя | 163D.C.V5.04.49, MAI.164C.V4.07 |
Таблица 2 - Метрологические характеристики
| Определяемый | Диапазон измерения объёмной доли | Пределы допускаемой | |
| компонент | определяемого компонента | приведенной к В1Ш погрешности* | |
| от 0 до 10 млн-1 включ. | ±10% | ||
| св. 10 до 30 млн-1 включ. | ±8% | ||
| св. 30 до 80 млн-1 включ. | ±5% | ||
| Аммиак | NH3 | св. 80 до 200 млн-1 включ. | ±5% |
| св. 200 до 500 млн-1 включ. | ±5% | ||
| св. 500 до 1500 млн-1 включ. | ±5% | ||
| св.1500 млн-1до 4000 млн-1 включ. | ±5% | ||
| св. 0,4 % до 1 % | ±5% | ||
| от 0 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 400 млн-1 включ. | ±5% | ||
| св. 400 до 1500 млн-1 включ. | ±5% | ||
| Диоксид углерода | CO2 | св. 1500 до 5000 млн-1 включ. | ±5% |
| св. 0,5 % до 3 % включ. | ±3% | ||
| св. 3 до 20 % включ. | ±3% | ||
| св. 20 до 50 % включ. | ±3% | ||
| св. 50 до 100 % | ±2% | ||
| от 0 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 400 млн-1 включ. | ±5% | ||
| св. 400 до 1500 млн-1 включ. | ±5% | ||
| Оксид углерода | CO | св. 1500 до 5000 млн-1 включ. | ±5% |
| св. 0,5 % до 3 % включ. | ±3% | ||
| св. 3 до 20 % включ. | ±3% | ||
| св. 20 до 50 % включ. | ±3% | ||
| св. 50 до 100 % | ±2% | ||
| от 0 до 100 млн-1 включ. | ±10% | ||
| св. 100 до 300 млн-1 включ. | ±5% | ||
| Сероводород | H2S | св. 300 до 2000 млн-1 включ. | ±3% |
| св. 2000 до 10000 млн-1 включ. | ±3% | ||
| св. 1 % до 5 % включ. | ±2% | ||
| св. 5 до 30 % | ±2% | ||
| от 0 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 400 млн-1 включ. | ±5% | ||
| св. 400 до 1500 млн-1 включ. | ±5% | ||
| Метан | CH4 | св. 1500 до 5000 млн-1 включ. | ±5% |
| св. 0,5 % до 2,5 % включ. | ±4% | ||
| св. 2,5 до 10 % включ. | ±4% | ||
| св. 10 до 20 % включ. | ±4% | ||
| св. 20 до 100 % | ±2% | ||
| Определяемый компонент | Диапазон измерения объёмной доли определяемого компонента | Пределы допускаемой приведенной к ВПИ погрешности* | |
| Оксид азота (II) | NO | от 0 до 50 млн-1 включ. | ±10% |
| св. 50 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 200 млн-1 включ. | ±8% | ||
| св. 200 до 500 млн-1 включ. | ±8% | ||
| св. 500 до 1000 млн-1 включ. | ±8% | ||
| св. 1000 до 3000 млн-1 включ. | ±5% | ||
| св. 3000 до 10000 млн-1 включ. | ±5% | ||
| св. 1 % до 5 % включ. | ±4% | ||
| св. 5 до 20 % включ. | ±4% | ||
| св. 20 до 100 % | ±3% | ||
| Диоксид азота (IV) | NO2 | от 0 до 100 млн-1 включ. | ±8% |
| св. 100 до 400 млн-1 включ. | ±5% | ||
| св. 400 до 1000 млн-1 включ. | ±5% | ||
| св. 1000 до 4000 млн-1 включ. | ±5% | ||
| св. 0,4 % до 2 % включ. | ±4% | ||
| св. 2 до 10 % включ. | ±4% | ||
| св. 10 до 20 % | ±4% | ||
| Кислород | O2 | от. 0 до 1000 млн-1 включ. | ±5% |
| св. 0,1 % до 0,5 % включ. | ±4% | ||
| св. 0,5 до 2 % включ. | ±4% | ||
| св. 2 до 10 % включ. | ±4% | ||
| св. 10 до 100 % | ±2% | ||
| Диоксид серы (IV) | SO2 | от 0 до 50 млн-1 включ. | ±10% |
| св. 50 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 200 млн-1 включ. | ±8% | ||
| св. 200 до 500 млн-1 включ. | ±8% | ||
| св. 500 до 1400 млн-1 включ. | ±7% | ||
| св. 1400 до 3500 млн-1 включ. | ±7% | ||
| св. 3500 до 10000 млн-1 включ. | ±7% | ||
| св. 1 % до 4 % включ. | ±5% | ||
| св. 4 до 15 % включ. | ±5% | ||
| св. 15 до 50 % включ. | ±5% | ||
| св. 50 до 100 % | ±5% | ||
| Вода | H2O | от 10 до 1000 млн-1 включ. | ±10% |
| св. 0,1 % до 10 % включ. | ±5% | ||
| св. 10 до 30 % (диапазон показаний от 0 до 45 %) | ±5% | ||
| Определяемый компонент | Диапазон измерения объёмной доли определяемого компонента | Пределы допускаемой приведенной к ВПИ погрешности* | |
| Хлороводород | HCl | от 0 до 25 млн-1 включ. | ±12% |
| св. 25 до 50 млн-1 включ. | ±12% | ||
| св. 50 до 75 млн-1 включ. | ±12% | ||
| св. 75 до 120 млн-1 включ. | ±12% | ||
| св. 120 до 200 млн-1 включ. | ±12% | ||
| от 200 до 300 млн-1 включ. | ±12% | ||
| св. 300 до 600 млн-1 включ. | ±8% | ||
| св. 600 до 1000 млн-1 | ±8% | ||
| Фтороводород | HF | от 0 до 10 млн-1 включ. | ±18% |
| св. 10 до 20 млн-1 включ. | ±10% | ||
| св. 20 до 40 млн-1 включ. | ±10% | ||
| св. 40 до 75 млн-1 включ. | ±10% | ||
| св. 75 до 150 млн-1 | ±10% | ||
| Этилен | C2H4 | от 0 до 10 млн-1 включ. | ±10% |
| св. 10 до 25 млн-1 включ. | ±10% | ||
| св. 25 до 50 млн-1 включ. | ±10% | ||
| св. 50 до 100 млн-1 включ. | ±10% | ||
| св. 0,01 % до 5 % включ. | ±5% | ||
| св. 5 до 10 % включ. | ±5% | ||
| св. 10 до 40 % включ. | ±5% | ||
| св. 40 до 100 % | ±5% | ||
| Ацетилен | C2H2 | от 0 до 10 млн-1 включ. | ±10% |
| св. 10 до 25 млн-1 включ. | ±10% | ||
| св. 25 до 50 млн-1 включ. | ±10% | ||
| св. 0,005 % до 1 % включ. | ±5% | ||
| св. 1 до 5 % включ. | ±5% | ||
| св. 5 до 20 % включ. | ±5% | ||
| св. 20 до 50 % включ. | ±5% | ||
| св. 50 до 100 % | ±5% | ||
| Оксид азота (I) | N2O | от 0 до 10 млн-1 включ. | ±10% |
| св. 10 до 25 млн-1 включ. | ±10% | ||
| св. 25 до 50 млн-1 включ. | ±10% | ||
| св. 50 до 100 млн-1 включ. | ±8% | ||
| св. 100 до 1000 млн-1 | ±8% | ||
| *- приведен к нормирующему значению - верхний предел изменений. Фактическое значение верхнего предела измерений находится в границах указанных значений и приводится в паспорте. | |||
| Наименование характеристики | Значение |
| Предел допускаемой вариации в долях от предела допускаемой основной приведенной к ВПИ погрешности выходного сигнала, % | 0,5 |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения температуры окружающей среды на каждые 10°С от нормальной, в долях от предела допускаемой основной приведенной к ВПИ погрешности % | ±0,5 |
| Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения расхода газа в долях от предела допускаемой основной приведенной к ВПИ погрешности, % | ±0,5 |
| Нестабильность нуля за 6 месяцев, %, от верхнего предела диапазона измерений, не более | ±1% |
| Время установления показаний (Т90), с, не более - для установки на процесс - для установки на байпас | 5 30 |
| Время прогрева, мин, не более | 30 |
Таблица 4- Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % (без конденсации) - атмосферное давление, кПа | от - 20 до + 60 от 10 до 90 от 80 до 120 |
| Температура анализируемой среды, °С | от 0 до +500 |
| Параметры электрического питания: - напряжение питания постоянного тока, В - напряжение питания переменного тока, В - частота переменного тока, Г ц | 24 от 210 до 240 50 |
| Максимальная потребляемая мощность, Вт, не более | 100 |
| Входные и выходные сигналы (в зависимости от Заказа): Выходной сигнал силы постоянного тока (2 канала), мА Выходной сигнал силы постоянного тока (2 канала компенсация по температуре и давлению), мА | от 4 до 20 от 4 до 20 |
| Габаритные размеры, мм, не более (ДхШ*В) Блок приемника Блок излучателя Соединительная коробка Модуль продувки Ячейка | 250x700x500 250x700x500 300x300x250 350x500x250 350x350x2000 |
| Масса, кг, не более | 50 |
| Маркировка взрывозащиты: | 1Ex d IIC Т6 Gb X 1Ex d op is IIC T6 Gb Х Ex tb op is IIIC T80°C Db Х IP 66 |
| Средний срок службы, лет: | 10 |
| Средняя наработка на отказ, ч: | 40000 |
наносится на титульный лист руководства по эксплуатации типографским методом и идентификационную табличку.
Таблица 5 - Комплектность газоанализаторов
| Наименование | Обозначение | Количество |
| Г азоанализатор поточный | ЭкоЛазер | 1 шт. |
| Упаковка | - | 1 шт. |
| Калибровочная камера * | - | 1 шт. |
| Руководство по эксплуатации | - | 1 шт. |
| Паспорт | - | 1 шт. |
* - В соответствии с заказной спецификацией
приведены документе РЭ «Газоанализаторы поточные ЭкоЛазер. Руководство по эксплуатации», раздел 2.4
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.53-002-15701168-2022 Газоанализаторы поточные ЭкоЛазер. Технические
условия.
| Зарегистрировано поверок | 13 |
| Поверителей | 4 |
| Актуальность данных | 16.09.2024 |
