Номер в госреестре | 88019-23 |
Наименование СИ | Газоанализаторы поточные |
Обозначение типа СИ | ЭкоСпектр |
Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "ЭКОХИМПРИБОР" (OOO "НПП "ЭКОХИМПРИБОР"), Московская обл., г. Дубна |
Год регистрации | 2023 |
Срок свидетельства | 27.01.2028 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Газоанализаторы поточные ЭкоСпектр (далее - газоанализаторы) предназначены для непрерывного измерения содержания компонентов газовых смесей в промышленных выбросах, дымовых газах, технологических газах, биогазах и прочих газовых средах.
Газоанализаторы поточные ЭкоСпектр представляют собой автоматические приборы непрерывного действия. Газоанализаторы проводят непрерывный анализ компонентов газовой смеси от 1 до 12 компонентов одновременно, и отображает данные о концентрации измеренных компонентов и состояния газоанализатора на буквенно-цифровом жидкокристаллическом дисплее в единицах млн-1 (ppm), мг/м3 или %.
Конструктивно газоанализаторы состоят из:
- измерительных ячеек;
- микропроцессора для диагностики, обработки и хранения результатов измерения;
- ЖК дисплея для визуализации результатов измерений и управления;
-терморегулятора для поддержания температуры внутри корпуса (по отдельному заказу);
- термостатированного корпуса для поддержания заданной температуры (по отдельному
заказу);
- платы входных/выходных сигналов (в зависимости от конфигурации);
- интерфейсов связи Modbus, RS232, RS485 (в зависимости от конфигурации).
Принцип действия газоанализаторов основан на физических методах анализа,
включающих вспомогательные химические реакции и физико-химические процессы, а именно:
- электрохимический
- инфракрасная спектрометрия, в том числе с использованием преобразования Фурье
- инфракрасная однолинейная спектрометрия
- ультрафиолетовая/видимая спектрофотометрия
- парамагнитный
- по теплопроводности
Газоанализаторы выпускаются в 9 моделях: ЭкоСпектр-Т / EcoSpectrum-Т, ЭкоСпектр-Д / EcoSpectrum-D, ЭкоСпектр-УФ / EcoSpectrum-UV, ЭкоСпектр-Ф / EcoSpectrum-F, ЭкоСпектр-П / EcoSpectrum-P, ЭкоСпектр-ИК1 / EcoSpectrum-IR1, ЭкоСпектр-ИК2 / EcoSpectrum-IR2, ЭкоСпектр-ИК3 / EcoSpectrum-IR3, ЭкоСпектр-ИК4 / EcoSpectrum-IR4.
Модели отличаются количеством каналов измерения, сигнальных выходов, конструктивным исполнением. Конструктивно газоанализаторы могут быть выполнены в виде одного или сдвоенного блока с микропроцессорным управлением и с ЖК-дисплеем, или единого блока, состоящего из нескольких секций с одним или несколькими ЖК-дисплеями. Например, возможно совмещенное исполнение, которое предусматривает размещение двух автономных блоков с двумя ЖК-дисплеями в одном корпусе, пример обозначения «ЭкоСпектр-ФД / EcoSpectrum-FD», пример обозначения при исполнении во взрывозащищенном корпусе «d», «ЭкоСпектр-Д-D / EcoSpectrum-D-d» и «р» - «ЭкоСпектр-ФД-P / EcoSpectrum-FD-p». Количество и расположение
кнопок управления, кабельных вводов, газовых подключений, а также размер и расположение ЖК-дисплеев - в соответствии с конфигурацией анализатора.
Газоанализатор, в зависимости от конфигурации, может выполнять следующие функции:
- автоматическую, ручную или удаленную настройку;
- самодиагностику.
Нанесение знака поверки на газоанализаторы не предусмотрено. Г азоанализаторы имеют серийные номера, которые наносятся печатным способом на идентификационную табличку (рисунок 3), закрепленную на лицевой или боковой панели прибора, методом наклейки для общепромышленного и с помощью заклепок для взрывозащищенного исполнения типа «d» и «р». Общий внешний вид газоанализаторов приведен на рисунке 1, пломбирование от несанкционированного доступа - на рисунке 2.

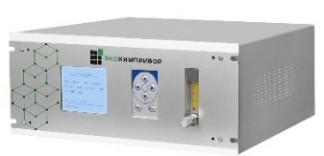

Не взрывозащищенное исполнение корпусов анализаторов ЭкоСпектр
Взрывозащищенное исполнение корпусов анализаторов ЭкоСпектр
тип «р»
Взрывозащищенное исполнение корпусов анализаторов ЭкоСпектр
О ■■■ ■ ■■ ЭКОХИМПРИБОР III АНАЛИТИКА. ЭКОЛОГИЯ. ЭФФЕКТИВНОСТЬ | 000 'НПП 'ЭКОХИМПРИБОР- /-Ч 141985, Московская обл.. г Дубна w ул. Университетская, 8.11, стр. 14 *7 (4%) 219-06-11 info@ecohimpnbor.ru | |||
‘ —■—Лодочный газоанализатор ЗкоСпещьЙКТ—^Серийный N° IK10001 | FHf | |||
Дата изготовления | апрель. 2022 г. | |||
Степень этциты | IP20 | |||
Рабочая температура окр сребы | *5 ..50 | •с | ||
Вес. не более | 20 | кг | ||
Параметры электропитания | 230В. 50Гц | |||
Сбелоно 6 России О | /\ ПРЕДУПРЕЖДЕНИЕ1 /т\ НЕ ОТКРЫВАТЬ ЕСЛИ / I \ УСТРОЙСТбО л / « \ ПОД НАПРЯЖЕНИЕМ Q |
Рисунок 3 - Идентификационная табличка газоанализаторов
Серийный номер
Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер) ПО, не ниже ЭкоСпектр-УФ ЭкоСпектр-Ф ЭкоСпектр-Д ЭкоСпектр-T ЭкоСпектр-П ЭкоСпектр-ИК1, ЭкоСпектр-ИК3, ЭкоСпектр-ИК4 ЭкоСпектр-ИК2 | Ver120C 220413 1630 YH VA3.0.0.5 222C.C.V1. 1.28-20211110_1011 Не предусмотрено SV07.2.0.01 V1.2 03.00 1.538.0 C0.903E.V1A.002008, DW2.C0.V1A.002.006 |
Таблица 2 - Метрологические характеристики
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента* * | Пределы допускаемой приведенной погрешности* | |
Аммиак | NH3 | ИК спектрометрия с перестраиваемым диодным лазером | от. 0 до 10 млн-1 включ. | ±8% |
св. 10 до 100 млн-1 включ. | ±8% | |||
св. 100 до 500 млн-1 включ. | ±8% | |||
св. 500 до 2000 млн-1 включ. | ±5% | |||
св. 0,2 % до 1 % | ±5% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 50 млн-1 включ. | ±8% | ||
св. 50 до 500 млн-1 включ. | ±8% | |||
св. 500 до 5000 млн-1 включ. | ±5% | |||
св. 0,5 % до 100 % | ±5% | |||
Водород | H2 | Т ермокондуктомет рический | от 0 до 1 % включ. | ±5% |
св. 1 до 5 % включ. | ±5% | |||
св. 5 до 10 % включ. | ±5% | |||
св. 10 до 50 % включ. | ±3% |
Пределы | ||||
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента* * | допускаемой приведенной | |
погрешности* | ||||
св. 50 до 100 % | ±3% | |||
от 0 до 10 млн-1 включ. | ±8% | |||
св. 10 до 100 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 100 до 1000 млн-1 включ. | ±6% | ||
св. 1000 до 5000 млн-1 включ. | ±5% | |||
с иерес 1 раиваемым диодным лазером | св. 0,5 % до 5 % включ. | ±5% | ||
св. 5 до 20 % включ. | ±3% | |||
св. 20 до 50 % включ. | ±3% | |||
св. 50 до 100 % | ±3% | |||
от 0 до 10 млн-1 включ. | ±8% | |||
св. 10 до 100 млн-1 включ. | ±8% | |||
св. 100 до 1000 млн-1 включ. | ±8% | |||
Диоксид | CO2 | Не дисперсионная | св. 1000 до 5000 млн-1 включ. | ±8% |
углерода | ИК фотометрия | св. 0,5 % до 5 % включ. | ±3% | |
св. 5 до 20 % включ. | ±3% | |||
св. 20 до 50 % включ. | ±3% | |||
св. 50 до 100 % | ±3% | |||
от 0 до 50 млн-1 включ. | ±10% | |||
св. 50 до 200 млн-1 включ. | ±10% | |||
ИК спектрометрия с Фурье преобразованием | св. 200 до 500 млн-1 включ. | ±8% | ||
св. 500 до 5000 млн-1 включ. | ±8% | |||
св. 0,5 % до 2 % включ. | ±5% | |||
св. 2 до 10 % включ. | ±5% | |||
св. 10 до 50 % включ. | ±5% | |||
св. 50 до 100 % | ±5% | |||
от 0 до 10 млн-1 включ. | ±10% | |||
св. 10 до 50 млн-1 включ. | ±10% | |||
св. 50 до 100 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 100 до 500 млн-1 включ. | ±5% | ||
св. 500 до 1500 млн-1 включ. | ±5% | |||
с перес т раиваем.ы.м. диодным лазером | св. 1500 до 5000 млн-1 включ. | ±5% | ||
св. 0,5 % до 5% включ. | ±5% | |||
св. 5 до 20 % включ. | ±3% | |||
св. 20 до 50 % включ. | ±3% | |||
св. 50 до 100 % | ±3% | |||
Оксид | CO | от 0 до 10 млн-1 включ. | ±10% | |
углерода | св. 10 до 50 млн-1 включ. | ±10% | ||
св. 50 до 500 млн-1 включ. | ±8% | |||
Не дисперсионная ИК фотометрия | св. 500 до 1000 млн-1 включ. | ±5% | ||
св. 1000 до 5000 млн-1 включ. | ±5% | |||
св. 0,5 % до 5 % включ. | ±5% | |||
св. 5 до 20 % включ. | ±3% | |||
св. 20 до 50 % включ. | ±3% | |||
св. 50 до 100 % | ±3% | |||
ИК спектрометрия | от 0 до 50 млн-1 включ. | ±10% | ||
с Фурье | св. 50 до 500 млн-1 включ. | ±7% | ||
преобразованием | св. 500 до 1000 млн-1 включ. | ±5% |
Пределы | ||||
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента* * | допускаемой приведенной | |
погрешности* | ||||
св. 1000 до 5000 млн-1 включ. | ±5% | |||
св. 0,5 % до 5 % включ. | ±5% | |||
Электрохимически | от 0 до 20 млн-1 включ. | ±10% | ||
св. 20 до 500 млн-1 включ. | ±8% | |||
й | св. 500 до 2000 млн-1 | ±3% | ||
от 0 до 50 млн-1 включ. | ±10% | |||
ИК спектрометрия | св. 50 до 100 млн-1 включ. | ±10% | ||
св. 100 до 500 млн-1 включ. | ±6% | |||
с иерес 1 раиваемым диодным лазером | св. 500 до 2000 млн-1 включ. | ±6% | ||
св. 0,2 % до 1 % включ. | ±5% | |||
св. 1 до 30 % | ±4% | |||
от 0 до 30 млн-1 включ. | ±10% | |||
Сероводород | H2S | УФ спектрометрия | св. 30 до 100 млн-1 включ. | ±8% |
св. 100 до 1000 млн-1 включ. | ±5% | |||
св. 0,1 % до 30 % | ±5% | |||
от 0 до 100 млн-1 включ. | ±10% | |||
Электрохимически й | св. 100 до 500 млн-1 включ. | ±8% | ||
св. 500 до 1000 млн-1 включ. | ±6% | |||
св. 1000 до 5000 млн-1 включ. | ±6% | |||
св. 0,5 % до 1% | ±6% | |||
от 0 до 50 млн-1 включ. | ±10% | |||
св. 50 до 500 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 500 до 1500 млн-1 включ. | ±5% | ||
св. 1500 до 5000 млн-1 включ. | ±5% | |||
с перес т раиваем..ы..м. диодным лазером | св. 0,5 % до 2 % включ. | ±5% | ||
св. 2 до 10 % включ. | ±4% | |||
св. 10 до 20 % включ. | ±4% | |||
св. 20 до 100 % | ±3% | |||
от 0 до 100 млн-1 включ. | ±10% | |||
св. 100 до 500 млн-1 включ. | ±8% | |||
св. 500 до 1000 млн-1 включ. | ±6% | |||
Метан | CH4 | Не дисперсионная | св. 1000 до 5000 млн-1 включ. | ±5% |
ИК фотометрия | св. 0,5 % до 2 % включ. | ±5% | ||
св. 2 до 10 % включ. | ±4% | |||
св. 10 до 50 % включ. | ±3% | |||
св. 50 до 100 % | ±3% | |||
от 0 до 100 млн-1 включ. | ±10% | |||
св. 100 до 500 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 500 до 1500 млн-1 включ. | ±7% | ||
с Фурье | св. 1500 до 5000 млн-1 включ. | ±7% | ||
преобразованием | св. 0,5 % до 5 % включ. | ±5% | ||
св. 5 до 10 % включ. | ±5% | |||
св. 10 до 20 % | ±5% |
Пределы | ||||
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента** | допускаемой приведенной | |
погрешности* | ||||
от 15 до 50 млн-1 включ. | ±10% | |||
св. 50 до 100 млн-1 включ. | ±8% | |||
св. 100 до 500 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 500 до 1000 млн-1 включ. | ±8% | ||
с перестраиваемым | св. 1000 до 5000 млн-1 включ. | ±6% | ||
диодным лазером | св. 5000 до 10000 млн-1 включ. | ±6% | ||
св. 1 % до 5 % включ. | ±5% | |||
св. 5 до 20 % включ. | ±5% | |||
св. 20 до 100 % | ±5% | |||
от 0 до 100 млн-1 включ. | ±10% | |||
Не дисперсионная ИК фотометрия | св. 100 до 500 млн-1 включ. | ±8% | ||
св. 500 до 1500 млн-1 включ. | ±8% | |||
Оксид азота | NO | св. 1500 до 3000 млн-1 включ. | ±5% | |
(II) | св. 3000 до 10000 млн-1 | ±5% | ||
от 0 до 50 млн-1 включ. | ±10% | |||
ИК спектрометрия с Фурье преобразованием | св. 50 до 100 млн-1 включ. | ±8% | ||
св. 100 до 500 млн-1 включ. | ±8% | |||
св. 500 до 1000 млн-1 включ. | ±8% | |||
св. 1000 до 5000 млн-1 включ. | ±5% | |||
св. 0,5 % до 1 % | ±5% | |||
от 0 до 20 млн-1 включ. | ±10% | |||
св. 20 до 100 млн-1 включ. | ±8% | |||
УФ спектрометрия | св. 100 до 500 млн-1 включ. | ±8% | ||
св. 500 до 1500 млн-1 включ. | ±5% | |||
св. 1500 до 3000 млн-1 включ. | ±5% | |||
св. 0,3 % до 1 % | ±5% | |||
от 0 до 20 млн-1 включ. | ±10% | |||
св. 20 до 100 млн-1 включ. | ±8% | |||
ИК спектрометрия | св. 100 до 500 млн-1 включ. | ±5% | ||
св. 500 до 1500 млн-1 включ. | ±5% | |||
с перес т раиваем.ы.м. диодным лазером | св. 1500 до 5000 млн-1 включ. | ±5% | ||
св. 0,5 % до 2 % включ. | ±4% | |||
св. 2 до 10 % включ. | ±4% | |||
св. 10 до 20 % | ±4% | |||
Диоксид азота | NO2 | св. 0 до 30 млн-1 включ. | ±10% | |
(IV) | св. 30 до 80 млн-1 включ. | ±10% | ||
УФ спектрометрия | св. 80 до 200 млн-1 включ. | ±8% | ||
св. 200 до 500 млн-1 включ. | ±5% | |||
св. 500 до 1000 млн-1 включ. | ±5% | |||
св. 1000 до 4000 млн-1 | ±3% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 200 млн-1 включ. | ±10% | ||
св. 200 до 500 млн-1 включ. | ±8% | |||
св. 500 до 1500 млн-1 включ. | ±5% | |||
св. 1500 до 3000 млн-1 | ±5% |
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента** | Пределы допускаемой приведенной погрешности* | |
Канал NOx | (NO+ NO2) | ИК спектрометрия(с настройкой по NO), УФ спектрометрия (с настройкой по NO2) | от 0 до 100 млн-1 включ. | ±10% |
св. 100 до 500 млн-1 включ. | ±8% | |||
св. 500 до 1000 млн-1 включ. | ±8% | |||
св. 1000 до 4000 млн-1 | ±5% | |||
Кислород | O2 | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 1000 млн-1 включ. | ±5% |
св. 0,1 % до 10 % включ. | ±3% | |||
св. 10 до 100 % | ±3% | |||
Электрохимически й | от 0 до 10 млн-1 включ. | ±15% | ||
св. 10 до 500 млн-1 включ. | ±10% | |||
св. 500 до 10000 млн-1 включ. | ±10% | |||
св. 1 % до 5 % включ. | ±5% | |||
св. 5 до 25 % включ. | ±5% | |||
св. 25 до 40 % включ. | ±5% | |||
Парамагнитный | от 0 до 1 % включ. | ±5% | ||
св. 1 до 5 % включ. | ±5% | |||
св. 5 до 25 % включ. | ±5% | |||
св. 25 до 100% включ. | ±3% | |||
Диоксид серы (IV) | SO2 | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 15 млн-1 включ. | ±10% |
св. 15 до 50 млн-1 включ. | ±10% | |||
св. 50 до 500 млн-1 включ. | ±8% | |||
св. 500 до 1500 млн-1 включ. | ±7% | |||
св. 1500 до 5000 млн-1 включ. | ±7% | |||
св. 5000 до 10000 млн-1 включ. | ±7% | |||
св. 1 % до 5 % включ. | ±5% | |||
св. 5 до 15 % включ. | ±5% | |||
св. 15 до 50 % включ. | ±5% | |||
св. 50 до 100 % | ±5% | |||
УФ спектрометрия | от 0 до 10 млн-1 включ. | ±10% | ||
св.10 до 500 млн-1 включ. | ±10% | |||
св. 500 до 3000 млн-1 | ±5% | |||
Не дисперсионная ИК фотометрия | от 0 до 200 млн-1 включ. | ±8% | ||
св. 200 до 1000 млн-1 включ. | ±5% | |||
св. 1000 до 5000 млн-1 включ. | ±5% | |||
св. 0,5 % до 1 % включ. | ±5% | |||
св. 1 до 5 % | ±5% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 100 млн-1 включ. | ±8% | ||
св. 100 до 3000 млн-1 | ±5% |
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента** | Пределы допускаемой приведенной погрешности* | |
Вода | H2O | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 0,1 % включ. | ±10% |
св. 0,1 до 5 % включ. | ±5% | |||
св. 5 до 20 % включ. | ±5% | |||
св. 5 до 30 % (диапазон показаний от 0 до 45 %) | ±5% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 0,1 % включ. | ±10% | ||
св. 0,1 до 15 % включ. | ±5% | |||
св. 15 до 30 % | ±5% | |||
Хлороводород | HCl | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 50 млн-1 включ. | ±12% |
св. 50 до 300 млн-1 включ. | ±12% | |||
св. 300 до 1000 млн-1 | ±8% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 200 млн-1 включ. | ±15% | ||
св. 200 до 1000 млн-1 | ±10% | |||
Фтороводород | HF | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 10 млн-1 включ. | ±18% |
св. 10 до 150 млн-1 | ±10% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 150 млн-1 | ±18% | ||
Этилен | C2H4 | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 25 млн-1 включ. | ±10% |
св. 25 до 100 млн-1 включ. | ±10% | |||
св. 0,01 % до 0,5 % включ. | ±5% | |||
св. 0,5 до 10 % включ. | ±5% | |||
св. 10 до 30 % включ. | ±5% | |||
св. 30 до 100 % | ±5% | |||
Не дисперсионная ИК фотометрия | от 0 до 1 % включ. | ±8% | ||
св. 1 до 5 % включ. | ±5% | |||
св. 5 до 10 % | ±5% | |||
Ацетилен | C2H2 | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 50 млн-1 включ. | ±10% |
св. 0,005 % до 0,5 % включ. | ±7% | |||
св. 0,5 до 2 % включ. | ±5% | |||
св. 2 до 10 % включ. | ±5% | |||
св. 10 до 25 % включ. | ±5% | |||
св. 25 до 100 % | ±5% | |||
Не дисперсионная ИК фотометрия | от 0 до 1 % включ. | ±8% | ||
св. 1 до 5 % | ±5% | |||
Оксид азота (I) | N2O | ИК спектрометрия с перестраиваемым диодным лазером | от 0 до 50 млн-1 включ. | ±10% |
св. 50 до 200 млн-1 включ. | ±8% | |||
Не дисперсионная ИК фотометрия | св. 20 до 100 млн-1 включ. | ±8% | ||
св. 100 до 500 млн-1 включ. | ±7% | |||
св. 500 до 1000 млн-1 | ±7% | |||
ИК спектрометрия с Фурье преобразованием | от 0 до 50 млн-1 включ. | ±10% | ||
св. 50 до 200 млн-1 включ. | ±5% | |||
св. 200 до 1000 млн-1 включ. | ±5% | |||
св. 0,1 % до 10 % | ±5% |
Определяемый компонент | Метод анализа | Диапазон измерения объёмной доли определяемого компонента** | Пределы допускаемой приведенной погрешности* | |
Хлор | Cl2 | УФ спектрометрия | от 0 до 100 млн-1 включ. | ±12% |
св. 100 до 500 млн-1 включ. | ±12% | |||
св. 500 до 1000 млн-1 включ. | ±7% | |||
св. 0,1 % до 20 % включ. | ±5% | |||
св. 20 до 100 % | ±5% | |||
Сумма углеводородов (поверочный компонент СэНв) | CnHm | Не дисперсионная ИК фотометрия | от 0 до 0,5 % включ. | ±7% |
св. 0,5 до 5 % включ. | ±5% | |||
св. 5 до 20 % | ±4% | |||
* приведен к нормирующему значению - верхний предел изменений. Фактическое значение верхнего предела измерений находится в границах указанных значений и приводится в паспорте ** Диапазоны измерений и измеряемые компоненты определяются при заказе и могут составлять от 1 до 12 измеряемых компонентов. |
Таблица 3 - Дополнительные метрологические характеристики
Наименование характеристики | Значение |
Предел допускаемой вариации в долях от предела допускаемой основной приведенной к ВПИ погрешности выходного сигнала, % | 0,5 |
Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения температуры окружающей среды на каждые 10°С от нормальной, в долях от предела допускаемой основной приведенной к ВПИ погрешности, % | ±0,5 |
Пределы допускаемой дополнительной приведенной к ВПИ погрешности за счет изменения расхода газа в долях от предела допускаемой основной приведенной к ВПИ погрешности, % | ±0,5 |
Нестабильность нуля за 7 суток, %, от верхнего предела диапазона измерений, не более - электрохимический, инфракрасная фотометрия, инфракрасная фотометрия, с использованием преобразования Фурье, по теплопроводности - ультрафиолетовая/ видимая фотометрия, парамагнитный, однолинейная ИК спектрометрия | 2 1 |
Время установления показаний (Т90), с, не более для метода анализа: - электрохимический, инфракрасная фотометрия, с использованием преобразования Фурье - инфракрасная фотометрия, ультрафиолетовая/ видимая фотометрия - парамагнитный, по теплопроводности, однолинейная ИК спектрометрия | 12 6 0^0 |
Время прогрева, мин - электрохимический, инфракрасная фотометрия, с использованием преобразования Фурье, по теплопроводности, однолинейная ИК спектрометрия - ультрафиолетовая/ видимая фотометрия - парамагнитный | 30 60 120 |
Наименование характеристики | Значение |
Габаритные размеры, мм, не более (В*Ш*Г) | 2000x1200x800 |
Масса, кг, не более | 350 |
Условия эксплуатации: - температура окружающей среды для моделей, °С ЭкоСпектр-Ф ЭкоСпектр-Т ЭкоСпектр-УФ, ЭкоСпектр-ИК1, ЭкоСпектр-ИК2, ЭкоСпектр-ИК3, ЭкоСпектр-ИК4 ЭкоСпектр-П ЭкоСпектр-Д - относительная влажность окружающего воздуха, % (без конденсации) - атмосферное давление, кПа | от 5 до 40 от 5 до 45 от 5 до 50 от 5 до 55 от 5 до 60 не более 80 от 84 до 106,7 |
Электрическое питание: Напряжение, В Частота, Г ц | 230 50 |
Максимальная потребляемая мощность, Вт | 3500 |
Выходной сигнал: Цифровой (в зависимости от конфигурации) Аналоговый токовый, мА | Modbus, RS232, RS485 от 4 до 20 |
Маркировка взрывозащиты | 1Ex e d mb px ia/ib IIC T4 Gb X 1Ex d IIC T4 Gb X |
Средний срок службы, лет: | 10 |
Средняя наработка на отказ, ч: | 40000 |
наносится на титульный лист руководства по эксплуатации типографским методом и идентификационную табличку.
Таблица 5 - Комплектность газоанализаторов
Наименование | Обозначение | Количество |
Г азоанализатор поточный | ЭкоСпектр | 1 шт. |
Упаковка | - | 1 шт. |
Руководство по эксплуатации | - | 1 шт. |
Паспорт | - | 1 шт. |
приведены документе РЭ «Газоанализаторы поточные ЭкоСпектр. Руководство по эксплуатации», раздел 3,5,6,7.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 13320- 81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 26.51.53-001-15701168-2022 Газоанализаторы поточные ЭкоСпектр. Технические
условия.
Зарегистрировано поверок | 131 |
Поверителей | 7 |
Актуальность данных | 21.11.2024 |
