| Номер в госреестре | 88023-23 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | ПАО "Запорожтрансформатор", Украина |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформатор напряжения НКФ-220-58У1 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерения, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин
Трансформаторы - однофазные, с заземляемой нейтралью.
Конструктивно трансформаторы состоят из стержневого магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов в единую конструкцию.
Трансформаторы состоят из двух блоков. Каждый блок состоит из активной части (магнитопровода с обмотками), установленной на основании. На активную часть надета фарфоровая покрышка, наполненная трансформаторным маслом и закрытая маслорасширителем. Электрическое соединение блоков между собой осуществляется перемычками, соединяющими вводы на крышке маслорасширителя нижнего блока и на дне верхнего блока. Основания верхнего блока закрыты щитками, предохраняющими от попадания пыли и снега.
Корпус трансформатора напряжения снабжен табличкой (шильдом) с указанием заводского номера и основных метрологических и технических характеристик.
Трансформаторы напряжения имеют заводские номера 1068156, 1068161, 1095919, 1095906, 1095938, 19027.

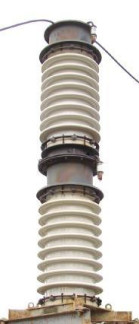

Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Заводской номер трансформатора наносится на самоклеящуюся информационную табличку(шильд) на корпусе.
Места пломбировки от несанкционированного доступа находятся на концах выводов вторичных обмоток.
| Место | |
| пломбировки |
Место
нанесения
заводского
номера
Рисунок 1 - Общий вид трансформатора напряжения и схема пломбировки от несанкционированного доступа
отсутствует.
Таблица 1 - Метрологические характеристики НКФ-220-58У1
| Наименование характеристики | Значение | ||
| Заводские номера | 1068156 1068161 1095919 1095906 1095938 19027 | ||
| Номинальное напряжение первичной обмотки, В | 220000/V3 | ||
| Номинальное напряжение вторичной обмотки: - основной, В | 100/V3 | ||
| - дополнительной, В | 100 | ||
| Номинальная частота, Г ц | 50 | ||
| Класс точности основной вторичной обмотки | 0,5 | 1 | 3 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 | 600 | 1200 |
| Предельная мощность: | |||
| - максимальная, ВА | 2000 | ||
| - дополнительной обмотки, ВА | 1200 | ||
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
Знак утверждения типа наносится
на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | НКФ-220-58У1 | 6 шт. |
| Трансформатор напряжения НКФ-220-58У1. Паспорт | - | 6 шт. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 8.216-2011 Государственная система обеспечения единства измерений (ГСИ).Трансформаторы напряжения. Методика поверки.
