Номер в госреестре | 88027-23 |
Наименование СИ | Установка поверочная на базе счетчика-расходомера массового CMF 300 |
Обозначение типа СИ | Обозначение отсутствует |
Изготовитель | Общество с ограниченной ответственностью "Домодедовский опытный машиностроительный завод" (ООО "ДОМЗ"), г. Домодедово, Московская обл. |
Год регистрации | 2023 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Установка поверочная на базе счетчика-расходомера массового CMF 300 (далее - ПУ) предназначена для измерений, воспроизведения, хранения и передачи единицы массы и массового расхода нефти (жидкости) в потоке при поверке и контроле метрологических характеристик в условиях эксплуатации счетчиков-расходомеров массовых CMF 300, входящих в состав системы измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь».
ПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ПУ основан на использовании прямого метода динамических измерений массы нефти с применением счетчика-расходомера массового CMF 300. Выходные электрические сигналы со счетчика-расходомера массового CMF 300 поступают на соответствующие входы измерительно-вычислительного комплекса, который обрабатывает их по реализованному в нем алгоритму.
ПУ представляет собой единичный экземпляр поверочной установки на базе счетчика-расходомера массового CMF 300, в состав которой входят:
- счетчик-расходомер массовый Micro Motion модели CMF 300 (далее - СРМ) регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный №) 13425-01, который в свою очередь состоит из датчика массового расхода CMF300 (заводской № 11035858) и преобразователя 2700R (заводской № 3747602);
- преобразователи давления измерительные 3051, регистрационный № 14061-04;
- преобразователи давления измерительные 3051, регистрационный № 14061-15;
- преобразователи измерительные 144, 244, 444 к датчикам температуры модели 244H, регистрационный № 14684-00;
- преобразователи измерительные 644, 3144P, 3244MV, регистрационный № 14683-04;
- преобразователи измерительные Rosemount 644, Rosemount 3144P, регистрационный № 56381-14;
- термопреобразователи сопротивления платиновые серии 65, регистрационный № 22257-01;
- термопреобразователи сопротивления платиновые серии 65, регистрационный № 22257-05;
- термопреобразователи сопротивления Rosemount 0065, регистрационный № 5321113;
- манометры для точных измерений типа МТИ, регистрационный № 1844-15;
- термометры ртутные стеклянные лабораторный ТЛ-4, регистрационный № 303-91.
Контроллер измерительный FloBoss модели S600+, регистрационный № 64224-16,
(далее - ИВК) и автоматизированное рабочее место оператора (далее - АРМ оператора), входящие в состав системы измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь», применяются для реализации функций ПУ.
Конструкцией ПУ место нанесения заводского номера предусмотрено на маркировочную табличку, установленную на раме ПУ. Единичный экземпляр ПУ имеет заводский номер № 132/2006.
Для исключения возможности несанкционированных настройки и вмешательства, которые могут повлиять на результат измерений, конструкцией СРМ, входящего в состав ПУ, предусмотрены места установки пломб со знаками поверки. Знак поверки наносится методом давления на две свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в шпильках, расположенных на противоположных фланцах датчика массового расхода CMF 300 и пломбу, установленную на контровочной проволоке, охватывающей корпус преобразователя 2700R.

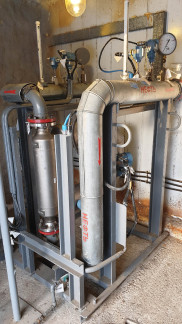

Общий вид ПУ представлен на рисунке 1. Схемы установки пломб для защиты от несанкционированных настройки и вмешательства представлены на рисунках 2, 3.
1
Рисунок 3 - Места нанесения знака поверки на преобразователе 2700R
Программное обеспечение (ПО) является встроенным. В ПО реализован алгоритм вычисления параметров потока, который отвечает за хранение конфигурационных параметров датчика массового расхода CMF 300 и преобразователя 2700R.
Настройка и конфигурирование СРМ осуществляются через меню жидкокристаллического дисплея преобразователя 2700R, с помощью ПО ProLinkII, ProLinkIII или с помощью HART коммуникатора.
ИВК утвержденного типа и АРМ оператора входят в состав системы измерений количества и показателей качества нефти № 630 ПСП «Уральская» ООО «УНК-Пермь» и применяются для реализации функций ПУ.
Метрологические характеристики ПУ, приведенные в таблице 2, указаны с учетом влияния ПО на метрологические характеристики ПУ. Защита встроенного ПО, конфигурационных параметров и измеренных данных от непреднамеренных и преднамеренных изменений осуществляется с помощью непосредственной установки пломб на СРМ в соответствии с рисунками 2, 3.
Защита ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует уровню «средний».
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) | Значения |
Идентификационное наименование ПО | - |
Номер версии (идентификационный номер ПО) | 4.20 А |
Цифровой идентификатор ПО | - |
Метрологические и основные технические характеристики ПУ приведены в таблицах
2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики | Значение характеристики |
Диапазон измерений массового расхода жидкости, т/ч | от 20 до 160 |
Пределы допускаемой относительной погрешности при измерениях массового расхода и массы жидкости, % | ±0,10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики | Значение характеристики |
Номинальный диаметр, мм | 80 |
Выходной сигнал | Импульсный |
Параметры окружающей среды: | |
- температура, °С | от -35 до +37 |
- относительная влажность, % | от 30 до 80 |
- атмосферное давление, кПа | от 84 до 106,7 |
Параметры жидкости: | |
- температура, °С | от +5 до +30 |
- давление, МПа | от 0,1 до 4,0 |
Г абаритные размеры и масса ПУ: | |
Габаритные размеры, мм, не более: | 1440х1100х1989 |
Масса, кг, не более: | 260 |
Параметры электрического питания: | |
Параметры электропитания: | |
- напряжение питания, В | гу гу гч +10% 220 -15% |
- частота, Гц | 50+1 |
Знак утверждения типа наносится
на центральную часть титульных листов эксплуатационных документов печатным способом.
Комплектность ПУ приведена в таблице 4.
Таблица 4 - Комплектность средства измерений
Наименование | Обозначение | Количество |
1 | 2 | 3 |
Установка поверочная на базе счетчика-расходомера массового CMF 300, заводской №132/2006 | - | 1 шт. |
Паспорт | 0136.60.00.000 ПС | 1 экз. |
Руководство по эксплуатации | - | 1 экз. |
приведены в п. 3. «Эксплуатация датчика» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 21.11.2024 |
