| Номер в госреестре | 88031-23 |
| Наименование СИ | Уровни |
| Обозначение типа СИ | Garant |
| Изготовитель | Hoffmann GmbH Qualitätswerkzeuge, Германия |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Уровни Garant (далее - уровни) предназначены для измерений отклонений от вертикального и горизонтального положения поверхностей.
Уровень брусковый конструктивно состоит из прочного корпуса из специального чугуна с призматическим основанием с вышлифованными под углом упорными поверхностями. Уровень рамный конструктивно состоит из прочного корпуса в виде рамы из высококачественного специального чугуна с тремя призматическими сторонами с вышлифованными под углом упорными поверхностями и одна сторона ровная. Внутри корпуса установлены основные измерительные элементы уровня - ампулы из стекла бочкообразной формы с нанесенными на её корпус рисками, продольная и поперечная. Ампулы заполнены спиртосодержащей жидкостью с небольшим пузырьком воздуха. Корпус уровней имеет термоизоляционные ручки и защитные стекла над колбами уровня. Уровни имеют регулировочный узел для установки на ноль.
Принцип действия уровней основан на использовании гравитационного отвеса -естественного эталона, ориентированного относительно центра Земли.
Уровни выпускаются двух модификаций:
- рамные, предназначенные для измерений отклонений от вертикального и горизонтального положения поверхностей - исполнений 150/2 и 200/1;
- брусковые, предназначенные для измерений отклонений от горизонтального положения поверхностей - исполнений 150/1, 200/1, 300/1, которые отличаются особенностями конструкции, метрологическими и техническими характеристиками согласно таблиц 1-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер имеет цифровое обозначение и наносится на основание уровня методом лазерной гравировки. Цифровые обозначения исполнения уровня, которые идентифицируют каждый экземпляр, наносятся на корпус уровня и состоят из арабских цифр.
Пломбирование уровней не предусмотрено. Конструкция уровней обеспечивает ограничение доступа к частям уровня, несущим первичную измерительную информацию, и местам настройки (регулировки).

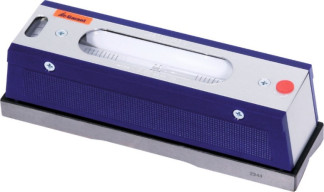

Общий вид уровней, обозначение места нанесения заводских номеров и цифровых обозначений исполнений представлен на рисунках 1 и 2.
аблица 1 - Метрологические характеристики уровней
| Брусковый уровень | Рамный уровень | ||||
| Наименование характеристики | исполнение | исполнение | |||
| 150/1 | 200/1 | 300/1 | 200/1 | 150/2 | |
| Цена деления основной ампулы, мм/м | 0,02 | 0,02 | 0,1 | ||
| Пределы допускаемой абсолютной | |||||
| погрешности уровня на одном делении, | 0,010 | 0,010 | 0,030 | ||
| мм/м | |||||
| Допускаемое отклонение значения | |||||
| средней цены деления уровня от | ±0,006 | ±0,006 | ±0,015 | ||
| номинального значения, мм/м | |||||
| Разность показаний уровня с | |||||
| механизмом установки на ноль, дел.: | |||||
| - при установке уровня на | 1 | 1 | 1 | ||
| горизонтальную плоскость, | 2 | 2 | 5 | ||
| горизонтально расположенный цилиндр; | |||||
| - при установке любой из его | |||||
| вертикальных рабочих поверхностей по | 1 | ||||
| вертикальной плоскости или | 1 | ||||
| вертикально расположенному цилиндру | 2 | ||||
| и основанием на горизонтальную | |||||
| плоскость; | |||||
| - при установке верхней стороной | |||||
| корпуса по горизонтальной плоскости | 1 | ||||
| или горизонтально расположенному | - | - | - | 1 | 2 |
| цилиндру и основанием на | |||||
| горизонтальную плоскость. | |||||
| Изменение показаний уровня, | |||||
| установленного нижней | |||||
| призматической канавкой на | |||||
| горизонтально расположенный | 1 | ||||
| цилиндр, при повороте уровня | 2 | ||||
| относительно оси цилиндра на угол в | |||||
| пределах шкалы установочной | |||||
| ампулы, дел. | |||||
| Таблица 2 - Технические характеристики | |
| Наименование характеристики | Значение |
| Шероховатость Ra доведенных и шлифованных рабочих поверхностей, мкм, не более | 0,63 |
| Отклонение от плоскостности доведенных и шлифованных рабочих поверхностей уровней, мкм, не более | 1 4 + 250 |
| Отклонение от параллельности верхней рабочей поверхности рамного уровня к нижней, мкм, не более | 1 4 + 125 |
| Отклонение от параллельности боковых поверхностей рамного уровня, мкм, не более | 1 100 + — 10 |
| Отклонение от перпендикулярности боковой поверхности рамного уровня к рабочей поверхности основания, мкм | b 100 + 2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +18 до +22 80 |
| где 1 - длина рабочей поверхности уровня в мм; b - ширина рабочих поверхностей уровня в мм. | |
Таблица 3 - Габаритные размеры и масса уровней
| Наименование | Г абаритные размеры, мм, не более | Масса, кг, не более | |||
| модификация | исполнение | высота | ширина рабочей поверхности | длина рабочей поверхности | |
| Брусковый | 150/1 | 50 | 40 | 150 | 1 |
| 200/1 | 50 | 40 | 200 | 1,3 | |
| 300/1 | 50 | 40 | 300 | 1,5 | |
| Рамный | 150/2 | 150 | 40 | 150 | 2 |
| 200/1 | 200 | 40 | 200 | 3 | |
наносят на титульный лист «Руководства по эксплуатации» типографским способом и на футляр методом наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Уровень | Garant* | 1 шт. |
| Футляр | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | - | 1 экз. |
| * рамный или брусковый в соответствии с заказом | ||
приведены в п. 4 «Подготовка и порядок работы» руководства по эксплуатации.
Нормативные документы, устанавливающие требования к средству измерений
Техническая документация Hoffmann GmbH Qualitatswerkzeuge.
