| Номер в госреестре | 88032-23 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | АТЗ-10 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-технический центр "Таганай Авто" (ООО "НТЦ "Таганай-Авто"), Челябинская обл., г. Миасс |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик АТЗ-10 (далее - АТЗ) является транспортной мерой полной вместимости, предназначенный для измерений объема, транспортировки, выдачи и хранения жидких нефтепродуктов.
Автотопливозаправщик АТЗ представляет собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами, смонтированный на базе автомобильного шасси «Урал 4320». Для придания жесткости и гашения гидравлических ударов во время движения, внутри АТЗ установлены волнорезы.
К верхней части АТЗ, приварена цилиндрическая горловина. Отверстие горловины закрыто крышкой, которая крепится с помощью шпилек и гаек.
На крышке горловины имеется наливное отверстие, герметично закрываемое бигельной откидной крышкой.
На горловине также смонтирован дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем.
Принцип действия АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины АТЗ.
Указатель уровня налива представляет собой угольник, приваренный к горловине АТЗ.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Автотопливозаправщик АТЗ оснащен насосом и счетчиком жидкости.
Насос предназначен для перекачивания нефтепродуктов. Привод насоса осуществляется от коробки отбора мощности через карданный вал.
Счетчик жидкости с овальными шестернями Techno Tech Т25-1,6-0,25 (рег. № 72808-18) предназначен для заправки техники фильтрованным топливом с одновременным измерением выданного объема топлива.
К автотопливозаправщику АТЗ-10 данного типа относится автотопливозаправщик с заводским номером 00093.
Общий вид автотопливозаправщика АТЗ с местом нанесения заводского номера приведен на рисунке 1.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт АТЗ и ударным методом на металлическую табличку, закрепленную при помощи алюминиевых заклепок у основания рамы.
Металлическая табличка с заводским номером автотопливозаправщика АТЗ приведена на рисунке 2.
Пломбирование автотопливозаправщика АТЗ-10 не предусмотрено.
Нанесение знака поверки на автотопливозаправщик АТЗ-10 не предусмотрено.

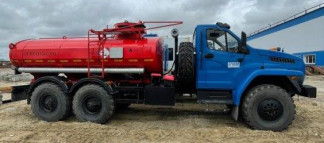

Рисунок 1 - Общий вид автотопливозаправщика АТЗ-10 с местом нанесения заводского номера 00093
НАУЧНО
ТЕХНИЧЕСКИЙ
ЦЕНТР
Исп. Давление I
Вместивяоот^-Заводской № 1 Модель ТО
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10 |
| Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % | ± 0,40 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа | от -55 до +40 от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта типографским способом Комплектность средства измерений
Таблица 3 - Комплектность автотопливозаправщика АТЗ-10
| Наименование | Обозначение | Количество |
| Автоцистерна | АТЗ-10 | 1 шт. |
| Огнетушитель | - | 2 шт. |
| Рукав маслобензостойкий напорно-всасываюгций с БРС | - | 2 шт. |
| Цепь заземления | - | 1 шт. |
| Раздаточный кран РТК | - | 1 шт. |
| Счетчик жидкости Т25-1,6-0,25 | - | 1 шт. |
| Насос СВН-80 | — | 1 шт. |
| Клапан донный пневматический | — | 1 шт. |
| Маячок | — | 1 шт. |
| Противооткатные упоры | — | 2 шт. |
| Руководство по эксплуатации на АТЗ | — | 1 экз. |
| Формуляр на АТЗ | — | 1 экз. |
приведены в разделе «Содержание» паспорта автотопливозаправщика АТЗ-10.
Нормативные документы, устанавливающие требования к средствам измерений
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
