| Номер в госреестре | 88037-23 |
| Наименование СИ | Комплексы программно-технические |
| Обозначение типа СИ | ПТК-Э |
| Изготовитель | Публичное акционерное общество "Газпром автоматизация" (ПАО "Газпром автоматизация"), г. Москва |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-технические ПТК-Э (далее — ПТК) предназначены для измерительных преобразований показаний силы и напряжения постоянного тока и сопротивления и для воспроизведения сигналов силы постоянного тока.
Принцип действия ПТК заключается в преобразовании аналоговых сигналов в цифровой код и цифрового кода в аналоговый сигнал.
ПТК применяется для создания автоматизированной системы управления энергоснабжением (АСУ Э), предназначенной для автоматизированного управления и контроля состояния оборудования энергоснабжения производственных объектов в реальном масштабе времени в нормальных, предаварийных, аварийных и послеаварийных режимах.
ПТК обеспечивает функционирование оборудования энергоснабжения в эксплуатационных режимах работы объекта.
На базе заложенных алгоритмов осуществляется автоматическое (автоматизированное) управление процессами энергоснабжения и мониторинг текущего режима работы и состояния оборудования.
Разрабатываемая система на базе ПТК является проектно-компонуемым изделием. Состав системы определяется на этапе проектирования системы в соответствии с техническим заданием и требованиями Заказчика
ПТК строится, как распределенная иерархическая система и включает в себя:
- верхний уровень ПТК-уровень оперативно-производственных служб (уровень
ОПС).
- нижний уровень ПТК-уровень систем автоматического управления (уровень САУ). Уровень САУ должен обеспечивать сбор информации с объектов и оборудования энергоснабжения, ее обработку, а также управление по заложенным алгоритмам и командам верхнего уровня.
ПТК уровня ОПС может включать в свой состав следующие компоненты:
- конструктивы шкафов (серверных, коммуникационных, рабочих станций, щитов), включающих в себя:
- сервер (серверы) -совокупность оборудования, обеспечивающего сбор и хранение данных, поступающих с нижнего уровня, и доступ к ним;
- серверные консоли -терминалы для доступа к серверам;
- устройства СЕВ;
- системные блоки АРМов;
- сетевые коммутаторы -оборудование связи.
- автоматизированное рабочее место оператора (АРМ);
- принтер отчетов, предназначенный для печати отчетов и графической информации по запросу;
- принтер событий, предназначенный для печати всех событий в рамках системы в режиме реального времени.
ПТК уровня САУ может включать в свой состав следующие компоненты:
- шкафы управления (ШУ);
- шкафы устройств сопряжения с объектом (шкафы УСО) -устройства сбора информации (не передаваемой через терминалы ЦРЗА) по цифровым каналам и физическим линиям связи;
- шкафы устройств сбора и передачи данных (шкафы УСПД) технического учета энергоресурсов -сбор результатов измерений от счетчиков электрической энергии по цифровым интерфейсам, обработка и накопление результатов измерений в соответствии с заданными временными интервалами и тарифными зонами, предоставление интерфейса доступа к собранной информации.
Измерительные каналы (ИК) ПТК могут состоять из:
- промежуточных измерительных преобразователей, указанных в таблице 2 и осуществляющих преобразования входных сигналов и гальваническую развязку входных цепей комплексов от внешних первичных измерительных преобразователей (наличие промежуточных измерительных преобразователей в ИК определяется заказом, допускается исполнение ИК без промежуточных измерительных преобразователей);
- контроллеров с аналоговыми модулями ввода/вывода, реализующих аналогоцифровое и цифро-аналоговое преобразование;
- АРМ оператора, предназначенного для выполнения функций представления оперативной и архивной информации о работе технологического оборудования и выполненного на базе программного обеспечения, указанного в таблице 1.
Примечание: состав ИК и перечень ИК в составе ПТК определяется заказом.
Защита от несанкционированного доступа к внутренним частям системы обеспечивается путем закрытия дверей шкафов на встроенный замок.

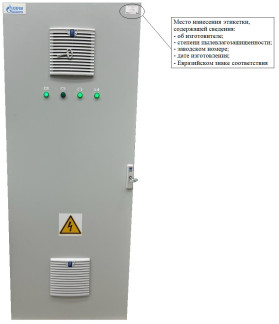

Заводской номер системы в форме числового кода.
Нанесение знака поверки на корпус не предусмотрено.
Пломбирование не предусмотрено.
Программное обеспечение (далее — ПО) ПТК представляет собой совокупность программ, обеспечивающих функционирование комплекса при заданном режиме совместимости и взаимодействия её компонентов. В составе ПО предусматриваются средства для резервирования серверов ПТК.
В состав программных средств ПТК входят:
- операционные системы (для серверов и рабочих станций);
- программное обеспечение для организации человеко-машинного интерфейса
(HMI);
- система управления БД;
- программный продукт генерации отчётов;
- программное обеспечение для работы с ПЛК;
- прикладные программы, для реализации автоматизированных функций и задач, для обеспечения связи со смежными системами и локальными САУ сторонних разработчиков;
- программное обеспечение для работы с коммуникационным оборудованием ЛВС. Операционная система (ОС) представляет собой открытую систему, которая
использует открытые спецификации для интерфейсов, обслуживания и поддержки форматов, обеспечивающих решение задач на рабочих местах ПТК, а также позволяет устройствам ЛВС совместно использовать файлы и другие ресурсы сети.
ОС должна содержать полную систему защиты данных, включая пароли, а также средства обнаружения незаконного вторжения в систему и блокировки подозреваемого нарушителя.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные | Значение | ||
| Идентификационное наименование ПО | SCADA ТЕКОН | SCADA Infinity | SCADA-система «Альфа Платформа TREI» |
| Номер версии ПО, не ниже | не ниже 2.9.4 | не ниже 4.4.1 | не ниже 5.6 |
| Цифровой идентификатор ПО | Не доступен | Не доступен | Не доступен |
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование ИК | Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов | Пределы допускаемой приведенной погрешности в рабочих условиях применения, % от диапазона, ± | |
| на входе | на выходе | ||
| ИК измерения сигналов силы постоянного тока | от 0 до 5 мА от 0 до 20 мА от 4 до 20 мА | 16 бит | 0,2 |
| ИК измерения сигналов напряжения постоянного тока | от 0 до 5 В от -5 до +5 В от 0 до 10 В от -10 до 10 В | 16 бит | |
| ИК воспроизведения сигналов силы постоянного тока | 16 бит | от 0 до 20 мА от 4 до 20 мА | 0,2 |
| ИК измерения сигналов напряжения постоянного тока (сигнал с преобразователей термоэлектрических) | от -5,237 до +76,373 мВ | 16 бит | 0,2 |
| ИК измерения сигналов сопротивления (сигнал с термопреобразователей сопротивления) | от 0 до 600 | 16 бит | 0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц - напряжение постоянного тока, В | 220 ± 20 %, 380 ± 20 % 50 ± 1 110 ± 20 %, 220 ± 20 % |
| Масса, кг, не более - шкаф управления (ШУ) - шкаф устройства сопряжения с объектом (У СО) - шкаф устройства сбора и передачи данных (УСПД) | 400 400 400 |
| Габаритные размеры (длина/широта/высота), мм, не более - шкаф управления (ШУ) - шкаф устройства сопряжения с объектом (У СО) - шкаф устройства сбора и передачи данных (УСПД) | 800/800/2100 800/800/2100 800/800/2100 |
| Нормальные условия: - температуры окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от 30 до 80 от 84 до 106,7 |
| Рабочие условия: - температуры окружающей среды, °С при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - относительная влажность, % при размещении в отапливаемом помещении при размещении в неотапливаемом помещении - атмосферное давление, кПа | от +5 до +50 от -40 до +50 до 80 при +35 °С до 98 при +30 °С от 84,0 до 106,7 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность ПТК
| Наименование | Обозначение | Примечание |
| Комплексы программно-технические ПТК-Э | В соответствии с заказом | 1 шт. |
| Комплекты конструкторской, технической и эксплуатационной документации | - | 1 компл. |
приведены в руководстве по эксплуатации «Комплексы программно-технические ПТК-Э» в разделе «3 Порядок работы».
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ТУ 28.99.39-006-00159093-2012 Комплексы программно-технические ПТК-Э. Технические условия.
| Зарегистрировано поверок | 18 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
