Весы платформенные Обозначение отсутствует, 88039-23

Назначение

Весы платформенные (далее по тексту - весы) предназначены для статических измерений массы груза.

Описание

К настоящему типу средства измерений относятся весы платформенные, модель R4 SS "E" 4500x3000 hlcb 4t/2kg eac ex4, зав. № 01F1012847.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее по тексту - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал. Аналоговые электрические сигналы с датчиков поступают в весоизмерительный прибор (далее по тексту - индикатор), в котором они преобразуются в цифровой код, и измеренное значение массы груза индицируется на цифровом дисплее индикатора.

Конструктивно весы состоят из грузоприемного устройства (далее по тексту - ГПУ), 4 (четырёх) датчиков весоизмерительных тензорезисторных, индикатора, помещенного во взрывозащитный кейс, и коробки распределительной.

ГПУ представляет собой сварную металлоконструкцию, размещенную на четырех опорах, в которых установлены датчики весоизмерительные тензорезистирные HLC, BLC, ELC, модификации HLCВ2С3, производства "Hottinger Baldwin Messtechnik GmbH", Германия (Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 21177-13).

В качестве индикатора в весах используется прибор весоизмерительный i 20, i 30, i 35, i 40, I 200, I 300, I 400 (I 410), I 700, исполнения i 40-PS, производства "PRECIA SA", Франция (Регистрационный номер в федеральном информационном фонде по обеспечению единства измерений № 58867-14).

Весы оснащены следующими устройствами:

-    устройство установки нуля:

-    устройство первоначальной установки на нуль;

-    устройство полуавтоматической установки на нуль;

-    устройство тарирования (выборки массы тары):

-    устройство взвешивания тары;

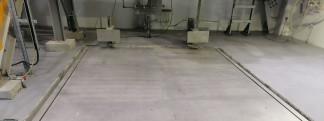

Общий вид ГПУ весов представлен на рисунке 1.

Знак утверждения типа и заводской номер в виде буквенно-цифрового обозначения, наносится методом типографской печати на алюминиевую маркировочную табличку, закрепленную на лицевой панели индикатора.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид индикатора с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 2.

Рисунок 1 - общий вид ГПУ весов

Для защиты от несанкционированного доступа к параметрам настройки и регулировки весов осуществляется пломбировка кейса согласно рисунку 3.

Программное обеспечение

Программное обеспечение весов (далее по тексту - ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию без применения специализированного оборудования производителя.

Обновления ПО в процессе эксплуатации не предусмотрено. При каждом внесении изменений в параметры настройки производится запись в журнале событий.

Уровень защиты ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на лицевой панели индикатора и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Устройство и принцип действия весов» документа «Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
