| Номер в госреестре | 88046-23 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТКС-12 |
| Изготовитель | "ЗАВН-Добрич", Болгария |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТКС-12 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Г ц.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции переменного тока.
Трансформаторы тока ТКС-12 являются однофазными с литой изоляцией, выполненные из эпоксидного компаунда. По числу ступеней трансформации — одноступенчатые, с двумя вторичными обмотками — одна для измерений и учета и одна для защиты. С одним коэффициентом трансформации. При установке помещаются в ячейку комплектного распределительного устройства.
Первичные и вторичные обмотки залиты компаундом, который обеспечивает основную изоляцию и формирует корпус трансформатора. Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде контактных площадок с двумя отверстиями для болтов. Вторичные обмотки выведены в литую часть трансформаторов для зажима под винт, и расположенные у основания трансформатора на широкой боковой стенке.
Трансформаторы тока ТКС-12 состоят из тороидального магнитопровода, изготовленного из ленточной электротехнической стали. Вторичная обмотка, намотанная из маслостойкого провода, расположена равномерно по периметру магнитопровода. Первичной обмоткой трансформаторов служит высоковольтный отвод масляного выключателя или силового трансформатора.
К трансформаторам данного типа относятся трансформаторы тока ТКС-12 с серийными №№ 01227, 01239, 01257, 01263, 01275, 01279, 01288, 01289, 01309, 01312, 01321, 01322, 01328, 01330, 01331, 01332, 01334, 01337, 01339, 01342, 01345, 03765, 04907, 07899, 07989, 08043, 08045, 08101, 08104, 08111, 08116.
Трансформаторы тока расположены на территории подстанций
ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено. Знак поверки наносится в соответствующий раздел паспорта и/или на свидетельство о поверке.
Пломбирование трансформаторов не предусмотрено.

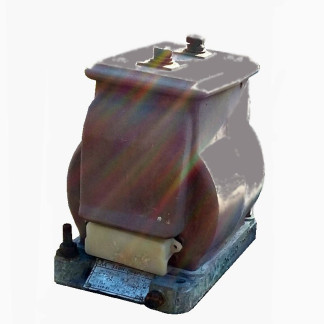

Общий вид трансформаторов представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальный первичный ток, А - для трансформатора тока сер. №№ 01227, 01239, 01257, 01263, 01312, 01321, 01322, 01328, 01330, 01331, 01332, 01334, 01337, 01339, 01342, 01345 - для трансформатора тока сер. №№ 01275, 01279, 01288, 01289, 01309 - для трансформатора тока сер. №№ 03765, 04907, 07899, 07989, 08043, 08045, 08101, 08104, 08111, 08116 | 600 400 100 |
| Номинальный вторичный ток, А | 5 |
| Класс точности обмоток для измерения | 0,5 |
| Класс точности обмоток для защиты | 5Р |
| Номинальные вторичные нагрузки обмоток для измерения, В*А | 30 |
| Номинальные вторичные нагрузки обмоток для защиты, В*А | 30 |
| Номинальная частота, Г ц | 50 |
| Номинальное напряжение, кВ | 10 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающего воздуха, °С | (от -45 до +40) |
Знак утверждения типа наносится
на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТКС-12 | 31 шт. |
| Паспорт | - | 31 экз. |
| Формуляр | - | 31 экз. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в п. 2 «Принцип действия и конструкция» документа «Трансформатор тока ТКС-12. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
