| Номер в госреестре | 88049-23 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН "Союз-5" АКПИ |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., г. Пересвет |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН «Союз-5» АКПИ (далее - ИК АКПИ) предназначены для измерений электрического сопротивления постоянному току цепей первичных преобразователей, напряжения и силы постоянного электрического тока.
К данному типу средств измерений (СИ) относятся ИК АКПИ с заводским номером № 144.200/2021.
Принцип действия ИК АКПИ основан на последовательных преобразованиях в цифровой код аналоговых электрических сигналов, пропорциональных параметрам блока первой ступени РН «Союз-5», последующей регистрации, обработке и визуализации измерительной информации при проверках в монтажно-испытательном комплексе МИК испытательной станции ИС-102 ФКП «НИЦ РКП» и на контрольно-испытательной станции КИС предприятия АО «РКЦ «Прогресс».
В состав ИК АКПИ входят следующие компоненты:
- аналого-частотные преобразователи АЧП5.Ех, АЧП5-02.Ех, ПСЧК, ПСЧК1, предназначенные для измерений и преобразования значений электрического сопротивления цепей в частотные сигналы;
- связной модуль СМ2-01, предназначенный для приёма частотных сигналов с аналого-частотных преобразователей АЧП5.Ех, АЧП5-02.Ех, ПСЧК и ПСЧК1;
- шунты 75ШИП1 и барьеры искрозащиты БИЗ4-14, предназначенные для контроля силы тока электропитания приводов изделия;
- аналоговые преобразователи АП4, предназначенные для контроля напряжения электропитания бортовых приборов и элементов автоматики изделия;
- модули датчиков Холла МДХ2, предназначенные для формирования выходного напряжения на модули Advantech PCI-1747U, пропорционального силе постоянного электрического тока через исполнительные элементы;
- станция сбора данных (ССД), представляющая собой промышленный компьютер Ruggnet с платами расширения (модулем сопряжения ТА1-РС14-04 и двумя модулями аналогового ввода Advantech PCI-1747U), монитором пульта оператора, клавиатурой и «мышью»;
- дискретные модули, аккумуляторная батарея, сетевой фильтр, источники питания, модули коммутации питания, кабели.
Конструктивно компоненты ИК АКПИ размещены в мобильной стойке АКПИ (шкаф фирмы RITTAL), оснащенной четырьмя роликами, обеспечивающими возможность перемещения АКПИ к изделию.
Питание компонентов, установленных в стойке АКПИ, осуществляется от источника бесперебойного питания APS Smart UPS.
ИК АКПИ реализует следующие основные функции:
- проверку электрических характеристик бортовой кабельной сети СУ-САЗ, представляющую собой проверку сопротивления изоляции и разобщенности электроцепей и проверку сопротивления гальванически связанных электроцепей элементов автоматики СУ-САЗ изделия;
- проверку функционирования элементов автоматики СУ-САЗ изделия, заключающуюся в измерении и регистрации исходного состояния датчиков САЗ, тестировании бортовых приборов.

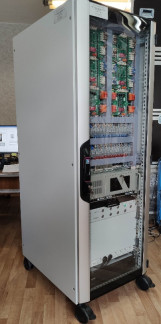

Общий вид стойки АКПИ приведен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа приведено на рисунке 2. Изображения встроенных замков дверей с передней и задней стороны стойки, обеспечивающих защиту от несанкционированного доступа к ИК АКПИ, приведены на рисунках 3 и 4.
Наименование и обозначение изделия, заводской номер СИ, год выпуска и знак утверждения типа наносятся методом печати на табличку, наклеиваемую в верхней части левой боковой панели стойки АКПИ на несъемный элемент конструкции корпуса, на место, доступное для обзора в процессе эксплуатации оборудования. Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.
Нанесение знака поверки на СИ не предусмотрено.
Пломбирование ИК АКПИ не предусмотрено.
Программное обеспечение (ПО) ИК АКПИ состоит из общего ПО и функционального ПО.
К общему ПО относится операционная система Windows 10 «Pro» (64-разрядная).
Функциональное ПО представлено программным комплексом «Пульт оператора АКПИ», в котором метрологически значимой частью ПО является метрологический модуль TX_AKPI.dll.
Для защиты ССД с установленным в ней ПО от несанкционированного доступа предусмотрено закрытие передней и задней дверей стойки АКПИ на ключ.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК АКПИ оцениваются с учетом влияния ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | TX AKPI.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.0 |
| Цифровой идентификатор ПО | BA17CF58 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
| Таблица 2 - Мет | рологические характеристики ИК АКП | И | ||
| Измеряемая величина | Состав ИК | Диапазон измерений | Количество ИК | Пределы допускаемой приведенной погрешности ИК в условиях эксплуатации, % от верхней границы диапазона измерений |
| Электрическое сопротивление постоянному току | АЧП5.Ех => СМ2-01 => ССД | от 1 до 15 Ом | 1 | ±1,0 |
| АЧП5-02.Ех => СМ2-01 => ССД | от 1 до 100 Ом | 1 | ±1,5 | |
| ПСЧК => СМ2-01 => ССД | от 1 до 100 кОм | 1 | ±3,0 | |
| ПСЧК1=> СМ2-01 => ССД | от 0,1 до 10 МОм | 1 | ±5,0 | |
| Напряжение постоянного электрического тока | АП4 => РС1-1747и => ССД | от 0 до 30 В | 2 | ±1,0 |
| РС1-1747и => ССД | от 0 до 6 В | 32 | ±0,2 | |
| Сила постоянного электрического тока | Шунт 75ШИП1 => БИЗ4-14 => РС1-1747и => ССД | от 0 до 10 А | 2 | ±1,0 |
| МДХ2 => РС1-1747и => ССД | от 0 до 6 А | 48 | ±6,0 | |
Таблица 3 - Основные технические характеристики ИК АКПИ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного электрического тока, В | от 207 до 253 |
| - частота, Г ц | от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С | от +5 до +35 |
| - относительная влажность окружающего воздуха при температуре +20 °С, % | до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится методом лазерной печати, либо другим типографским способом, на титульный лист документа БСЖК.421413.144.200 РЭ «Система управления и аварийной защиты. Автоматизированный комплекс проверки изделия для проведения стендовых испытаний блока первой ступени РН «Союз-5». АКПИ. Руководство по эксплуатации» и в виде наклейки на боковую панель стойки АКПИ.
| Наименование | Обозначение | Количество |
| Каналы измерительные (электрическая часть) единичного экземпляра автоматизированного комплекса проверки изделия для проведения стендовых испытаний блока первой ступени РН «Союз-5» АКПИ | - | 1 комплект |
| Руководство по эксплуатации | БСЖК.421413.144.200 РЭ | 1 экз. |
приведены в разделе «Проведение измерений» документа БСЖК.421413.144.200 РЭ «Система управления и аварийной защиты. Автоматизированный комплекс проверки изделия для проведения стендовых испытаний блока первой ступени РН «Союз-5». АКПИ. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к ИК АКПИ
ГОСТ Р.8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 10-16 до 100 А»;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Г осударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Г осударственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока».
Правообладатель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
г. Пересвет, ул. Бабушкина, д. 9
Телефон: +7 (495) 786-22-77, +7 (496) 546-33-21
Факс: +7 (496) 546-76-98
Web-сайт: http://www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
