| Номер в госреестре | 88050-23 |
| Наименование СИ | Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН "Союз-5" |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская область, г. Пересвет |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН «Союз-5» (далее - ИК НС СУ-САЗ) предназначены для измерений электрического сопротивления постоянному току, напряжения постоянного электрического тока и частоты переменного электрического тока.
К данному типу средств измерений (СИ) относятся ИК НС СУ-САЗ с заводским номером № 144.100/2021.
Принцип действия ИК НС СУ-САЗ основан на последовательных преобразованиях в цифровой код аналоговых электрических сигналов, пропорциональных параметрам блока первой ступени РН «Союз-5», последующей регистрации, обработке и визуализации измерительной информации при проведении стендовых испытаний на испытательной станции ИС-102 ФКП «НИЦ РКП».
В состав ИК НС СУ-САЗ входят следующие компоненты:
- аналого-частотные преобразователи АЧП3.М-01, АЧП2-13.Ех, АЧП2-11.Ех, предназначенные для измерений и преобразования значений напряжения постоянного электрического тока в частотные сигналы, и АЧП5-03.Ех, предназначенные для измерений и преобразования значений электрического сопротивления в частотные сигналы;
- модули распределения сигналов МРС1-02, предназначенные для размножения и гальванической развязки частотных сигналов от аналого-частотных преобразователей;
- модули связи с контроллером частотные ЕС-МСКЧ, предназначенные для преобразования до 32 частотных сигналов в цифровой код с последующей передачей в контроллер по интерфейсу EtherCat;
- преобразователи оборотов П01-М-01.Ех, предназначенные для преобразования частотных сигналов датчиков оборотов в цифровой код;
- связные модули СМ, предназначенные для питания и приема информации от модулей П01-М-01.Ех, передачи ее по дублированному интерфейсу CAN контроллерам;
- сетевые индустриальные контроллеры СИК0Н-М3.30 и СИК0Н-М1.30, предназначенные для приема сигналов, оцифрованных модулями ЕС-МСКЧ, и выдачи информации о работе ИК НС СУ-САЗ в дублированную сеть управления для отображения на терминалах автоматизированного рабочего места (АРМ) оператора;
- дискретные модули, блоки преобразования интерфейсов, модули адаптера, модули реле, аккумуляторная батарея, сетевой фильтр, источники питания, модули коммутации питания, кабели.
Конструктивно компоненты ИК НС СУ-САЗ размещены в трех стойках НС СУ-САЗ (шкафы фирмы RITTAL): управления изделием, аварийной защиты двигателя и управления электропитанием.
Обработка, архивирование и вывод измерительной информации на экраны мониторов АРМ операторов осуществляется комплектом сетевого и вычислительного оборудования пультовой бункера управления.
ИК НС СУ-САЗ реализуют следующие основные функции:
- предоставление измерительной информации для осуществления управления исполнительными элементами в ручном/автоматическом режимах, контроля состояния сигнализаторов давления, взаимодействия с бортовыми приборами и аварийной защиты.

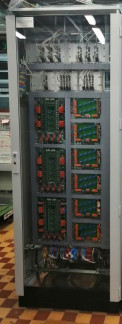

Общий вид стоек НС СУ-САЗ приведен на рисунке 1. Место нанесения обозначения изделия, заводского номера и знака утверждения типа приведено на рисунке 2. Изображения встроенных замков дверей стоек, обеспечивающих защиту от несанкционированного доступа к ИК НС СУ-САЗ, приведены на рисунке 3.
Наименование и обозначение СИ, заводской номер СИ, год выпуска и знак утверждения типа наносятся методом печати на табличку, наклеиваемую в верхней части левой боковой панели стоек НС СУ-САЗ на несъемный элемент конструкции корпуса, на место, доступное для обзора в процессе эксплуатации оборудования. Материал таблички и метод нанесения обеспечивают четкое изображение знака, а также стойкость изображения к внешним воздействующим факторам в течение установленного срока службы.
Нанесение знака поверки на СИ не предусмотрено.
Пломбирование ИК НС СУ-САЗ не предусмотрено.
Программное обеспечение (ПО) ИК НС СУ-САЗ состоит из следующих компонентов:
- программа подготовки исходных данных, предназначенная для создания и сопровождения базы исходных данных элементов автоматики;
- программа пульта оператора НС СУ-САЗ, предназначенная для визуального представления измерительной информации в режиме реального времени;
- программа экспресс-обработки результатов регистрации, обеспечивающая обработку и представление зарегистрированной информации;
- динамически загружаемая библиотека функций «BaseCalcFunc.dll», предназначенная для преобразования информации от ИК НС СУ-САЗ.
К метрологически значимой части ПО относится только динамически загружаемая библиотека «BaseCalcFunc.dll» (БСЖК.421413.144.130-01).
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК НС СУ-САЗ оцениваются с учетом влияния ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | BaseCalcFunc.dll |
| Номер версии (идентификационный номер) ПО | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления идентификатора ПО | CRC32(IEEE 1059-1993) |
Таблица 2 - Метрологические характеристики ИК НС СУ-САЗ
| Измеряемая величина | Состав ИК | Диапазон измерений | Количество ИК | Пределы допускаемой погрешности ИК в условиях эксплуатации 1 |
| Электрическое сопротивление постоянному току | АЧП5-03.Ех => ЕС-МСКЧ => СИКОН-М1.30 => АРМ | от 1 до 150 Ом | 1 | Уик = ±0,7 % |
| Напряжение постоянного электрического тока | АЧП3.М-01 => ЕС-МСКЧ => СИКОН-М1.30 => АРМ | от 0 до 30 В | 6 | Уик = ±0,7 % |
| АЧП2-11 .Ex => МРС1 -02 => ЕС-МСКЧ => СИКОН-М3.30 => АРМ | от 0 до 5 В | 8 | Уик = ±0,7 % | |
| АЧП2-13.Ех => МРС1-02 => ЕС-МСКЧ => СИКОН-М3.30 => АРМ | от 0 до 8 В | 12 | Уик = ±0,7 % | |
| Частота переменного электрического тока | ПО1-М-01.Ех => СМ => СИКОН-М3.30 => АРМ | от 100 до 12000 Гц | 24 | 5ик = ±1,0 % |
| Примечания 1 уик - пределы допускаемой приведенной погрешности ИК в условиях эксплуатации в процентах от верхней границы диапазона измерений; 5ик - пределы допускаемой относительной погрешности ИК в условиях эксплуатации | ||||
Таблица 3 - Основные технические характеристики ИК НС СУ-САЗ
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного электрического тока, В - частота, Г ц | от 207 до 253 от 49 до 51 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, % - атмосферное давление, кПа | от +5 до +35 до 80 от 84 до 106 |
наносится методом лазерной печати, либо другим типографским способом, на титульный лист документа БСЖК.421413.144.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока первой ступени РН «Союз-5». Руководство по эксплуатации» и в виде наклейки на боковую панель стойки 1 НС СУ-САЗ.
Таблица 4 - Комплектность ИК НС СУ-САЗ
| Наименование | Обозначение | Количество |
| Каналы измерительные (электрическая часть) единичного экземпляра наземных средств системы управления и аварийной защиты (НС СУ-САЗ) для проведения стендовых испытаний блока первой ступени РН «Союз-5» | - | 1 комплект |
| Руководство по эксплуатации | БСЖК.421413.144.100 РЭ | 1 экз. |
приведены в разделе «Описание и работа составных частей НС СУ-САЗ» документа БСЖК.421413.144.100 РЭ «Наземные средства системы управления и аварийной защиты для проведения стендовых испытаний блока первой ступени РН «Союз-5». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Г осударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Г осударственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока»;
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Государственная поверочная схема для средств измерений времени и частоты».
Правообладатель
Федеральное казенное предприятие «Научно-испытательный центр ракетнокосмической промышленности» (ФКП «НИЦ РКП»)
ИНН 5042006211
Адрес: 141320, Московская обл., Сергиево-Посадский городской округ,
г. Пересвет, ул. Бабушкина, д. 9
Телефон: +7 (495) 786-22-77, +7 (496) 546-33-21
Факс: +7 (496) 546-76-98
Web-сайт: http://www.nic-rkp.ru
E-mail: mail@nic-rkp.ru
