| Номер в госреестре | 88055-23 |
| Наименование СИ | Динамометры электронные |
| Обозначение типа СИ | ЭД-РМ |
| Изготовитель | Общество с ограниченной ответственностью "ЭЛНА-Север Плюс" (ООО "ЭЛНА-Север Плюс"), Московская обл., Сергиево-Посадский район, пос. ОРГРЭС |
| Год регистрации | 2023 |
| Срок свидетельства | 27.01.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры электронные ЭД-РМ (далее - динамометры) предназначены для измерений статических и квазистатических (медленно меняющихся) сил растяжения или растяжения и сжатия.
Принцип действия динамометров состоит в том, что под действием приложенной силы происходит деформация упругого элемента датчика, на котором наклеен тензорезисторный мост. Деформация упругого элемента вызывает разбаланс тензорезисторного моста. Электрический сигнал разбаланса тензорезисторного моста поступает в аналого-цифровой преобразователь для обработки и передачи результатов измерений в электронный блок для их отображения.
Динамометры состоят из датчика силоизмерительного тензорезисторного (далее - датчик) и электронного блока. Датчик состоит из упругого элемента, соединённого с элементами силовведения, обеспечивающими условия силовведения и монтажа динамометров, а также модуля ЭЛ-06, представляющего собой блок питания, совмещённого с приемно-передающим модулем. Передача сигнала от датчика к электронному блоку осуществляется по радиоканалу. По отдельному заказу потребителя, соединение между датчиком и электронным блоком может быть проводным.
Электронный блок имеет интерфейс mini-USB для подключения динамометров к персональному компьютеру.
Выпускаемые модификации динамометров отличаются видом измеряемой силы, а также значениями метрологических и технических характеристик.
Условное обозначение динамометров: динамометр электронный ЭД-H/T-ZPM,
где ЭД и РМ - обозначение типа;
Н - наибольший предел измерений из ряда: 0,2; 0,5; 1; 2; 5; 10; 20; 30; 50; 100; 200; 300; 500; 1000 кН;
T - вариант исполнения датчика (1, 2 или 3);
Z - класс точности по ГОСТ Р 55223-2012 (1; 2).
Датчики исполнения 1 и 3 предназначены для измерения сил растяжения и сжатия, датчики исполнения 2 предназначен для измерения сил растяжения. Датчик исполнения 3 выпускается с наибольшим пределом измерений не более 200 кН.

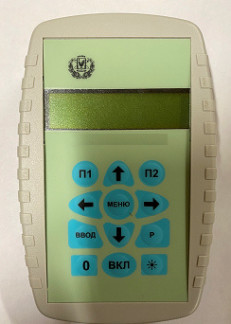

Общий вид вариантов исполнения датчика представлен на рисунках 1 - 3. Общий вид электронного блока приведен на рисунке 4.
Заводской номер, состоящий из арабских цифр, наносится типографским методом на идентификационные наклейки, располагаемые на корпусе датчика и электронного блока, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации. Общий вид типовых идентификационных наклеек с указанием мест нанесения заводских номеров приведены на рисунках 5 - 6.
Для предотвращения несанкционированного доступа к внутренним частям динамометров производится пломбирование одного из крепёжных винтов электронного блока и датчика посредством нанесения пломбы-наклейки. Места пломбировки показаны на рисунках 5- 6.
Знак поверки рекомендуется наносить на свидетельство о поверке в соответствии с действующим законодательством.
В динамометрах используется встроенное в электронный блок программное обеспечение (далее - ПО), которое предназначено для преобразования и обработки сигналов с датчиков, отображения результатов измерений, хранения и передачи их на внешние устройства.
Программное обеспечение установлено во внутреннюю энергонезависимую память микроконтроллера электронного блока. Корпус электронного блока защищен заводской невосста-навливаемой пломбой-наклейкой или пластилиновой пломбой. Программное обеспечение не может быть модифицировано, загружено или прочитано через какой-либо интерфейс без нарушения пломбы.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Тензо |
| Номер версии (идентификационный номер) ПО, не ниже | 2.1 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Пределы допускаемой относительной погрешности силы
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений силы, %, для модификаций: - ЭД-Н/Т-1РМ - ЭД-Н/Т-2РМ | ±0,24 ±0,45 |
Таблица 3 - Наибольшие пределы измерений Н и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b' интерполяцией _ fc, дрейфом нуля _ fo, гистерезисом v и ползучестью с_
| Модификация | Наибольший предел измерений1^ Н, кН | Предельные значения составляющих погрешности2), % | |||||
| b | b' | fc | fo | v | с | ||
| МММ РРР 1 1 1 --- ДДД ЭЭЭ | от 0,2 до 1000,0 от 0,2 до 1000,0 от 0,2 до 200,0 | 0,20 | 0,10 | ±0,10 | ±0,05 | 0,30 | 0,10 |
| МММ РРР 222 1 1 1 ---ДДД ЭЭЭ | от 0,2 до 1000,0 от 0,2 до 1000,0 от 0,2 до 200,0 | 0,40 | 0,20 | ±0,20 | ±0,10 | 0,50 | 0,20 |
| 1) - наименьший предел измерений равен 10 % от наибольшего предела измерений 2) - предельные значения составляющих погрешности соответствуют ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования» | |||||||
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 3,7 |
| Потребляемая мощность, Вт, не более | 0,05 |
| Г абаритные размеры электронного блока (ДХШ*В), не более | 145x90x32 |
| Масса электронного блока, кг, не более | 0,2 |
| Условия эксплуатации: | от +15 до +25 |
| - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от 45 до 80 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средняя наработка на отказ, ч, не менее | 1000 |
Таблица 5 - Габаритные размеры и масса датчиков
| Модификация | Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | ||
| ЭД-0.2/Т^РМ, ЭД-0.5/Т-2РМ | 1 | 80 | 90 | 60 |
| ЭД-1/Т^РМ, ЭД-2/Т^РМ, ЭД-5/Т-^РМ, ЭД-10/Т^РМ, ЭД-20/Т^РМ | 2 | 150 | 90 | 60 |
| ЭД-30/Т^РМ, ЭД-50/Т^РМ | 4 | 220 | 90 | 80 |
| ЭД-100/Т^РМ | 6 | 250 | 90 | 80 |
| ЭД-200/Т^РМ, ЭД-300/Т^РМ | 25 | 300 | 100 | 90 |
| ЭД-500/Т^РМ, ЭД-1000/Т^РМ | 50 | 400 | 140 | 80 |
наносится типографским способом на титульный лист руководства по эксплуатации, идентификационную наклейку датчика и электронного блока.
Таблица 6- Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр электронный | ЭД-РМ | 1 шт. |
| Зарядное устройство | - | 1 шт. |
| Кабель1) | - | 1 шт. |
| Руководство по эксплуатации | ЭЛНА.40416.002 РЭ | 1 экз. |
| 1) - по отдельному заказу потребителя | ||
приведены в разделах 2 «Подготовка к работе» и 3 «Работа с динамометром» документа ЭЛНА.40416.002 РЭ «Динамометры электронные ЭД-РМ. Руководство по эксплуатации».
