| Номер в госреестре | 88057-23 |
| Наименование СИ | Система измерений количества и показателей качества нефти № 802 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "ННК - Нижневартовское нефтегазодобывающее предприятие" (АО "ННК - ННП"), Ханты-Мансийский автономный округ - Югра, г. Нижневартовск |
| Год регистрации | 2023 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений количества и показателей качества нефти № 802 (далее - СИКН) предназначена для измерения массы нефти.
Принцип действия СИКН основан на косвенном методе динамических измерений с помощью преобразователей объемного расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды в нефти по линиям связи поступают в систему обработки информации, которая принимает информацию и производит вычисление массы и показателей качества нефти по реализованному в ней алгоритму.
Конструктивно СИКН представляет собой единичный экземпляр измерительной системы, спроектированной и смонтированной для конкретного объекта из компонентов серийного производства. В состав СИКН входит:
1) Блок измерительных линий (БИЛ), состоящий из четырех измерительных линий (трех рабочих, одной резервной).
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
4) Блок трубопоршневой поверочной установки (ТПУ), предназначенный для проведения поверки и контроля метрологических характеристик преобразователей расхода.
Состав СИКН представлен в таблице 1.
Таблица 1 - Состав СИКН
| Наименование и тип средства измерений | Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
| Блок измерительных линий | |
| Преобразователи расхода жидкости турбинные HELIFLU TZ-N с Ду 100 мм, мод. 100-300 | 15427-01 |
| Преобразователи измерительные к датчикам температуры 644 | 14683-00 |
| Преобразователи измерительные 644, мод. 644Н | 14683-04 |
| Термопреобразователи сопротивления платиновые 65 | 22257-01 22257-05 |
| Датчики температуры 644 | 39539-08 |
| Преобразователи давления измерительные 3051 мод. 3051TG | 14061-99 14061-04 14061-10 |
| Блок измерений показателей качества нес | )ти |
| Влагомеры нефти поточные УДВН-1пм | 14557-10 |
| Преобразователи плотности измерительные 7835 | 15644-96 |
| Преобразователи плотности жидкости измерительные 7835 | 15644-06 |
| Преобразователи измерительные 644, мод. 644Н | 14683-00 14683-04 |
| Термопреобразователи сопротивления платиновые 65 | 22257-01 22257-05 |
| Датчики температуры 644 | 39539-08 |
| Преобразователи давления измерительные 3051 мод. 3051TG | 14061-99 14061-04 14061-10 |
| Счетчики жидкости турбинные CRA/MRT 97 | 22214-01 |
| Система обработки информации | |
| Комплексы измерительно-вычислительные ИМЦ-03 | 19240-11 |
| Блок трубопоршневой поверочной установки | |
| Установки трубопоршневые Сапфир, мод. Сапфир 500-0,4 | 15355-96 |
| Преобразователи измерительные 644, мод. 644Н | 14683-00 14683-04 |
| Термопреобразователи сопротивления платиновые 65 | 22257-01 22257-05 |
| Датчики температуры 644 | 39539-08 |
| Преобразователи давления измерительные 3051 мод. 3051TG | 14061-99 14061-04 14061-10 |
СИКН обеспечивает выполнение следующих функций:
- вычисление массы «брутто» нефти;
- вычисление массы «нетто» нефти;
- измерение технологических параметров (температуры и давления);
- измерение показателей качества нефти (плотности и массовой доли воды в нефти);
- отображение (индикацию), регистрацию и архивирование результатов измерений;
- поверку преобразователей расхода на месте эксплуатации без прекращения учётных операций;
- контроль метрологических характеристик преобразователей расхода поточных плотномеров и влагомеров на месте эксплуатации без прекращения учётных операций;
- отбор объединённой пробы нефти по ГОСТ 2517-2012;
- получения 2- часовых, сменных, суточных и месячных отчётов, актов приёма-сдачи нефти, паспортов качества и журналов регистрации показаний средств измерений с выводом данных на дисплей и на печатающее устройство;
- дистанционное управление запорной арматурой;
- контроль герметичности запорной арматуры, влияющей на результат измерений по
СИКН.
Место расположения системы измерений количества и показателей качества нефти № 802, заводской номер 802: центральный пункт сбора нефти (ЦПС) Ван-Ёганского месторождения.
Пломбирование средств измерений, находящихся в составе системы измерений количества и показателей качества нефти № 802 осуществляется согласно требований их описаний типа или МИ 3002-2006. Заводской номер указан в инструкции по эксплуатации. Нанесение знака поверки на СИКН не предусмотрено.

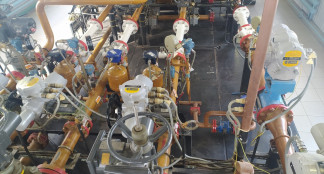

Общий вид СИКН представлен на рисунке 1.
Программное обеспечение (далее - ПО) СИКН представлено встроенным прикладным ПО комплекса измерительно-вычислительного «ИМЦ-03» и АРМ оператора СИКН.
Идентификационные данные ПО приведены в таблице Ошибка! Источник ссылки не найден..
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
| Идентификационные данные (признаки) | ИВК «ИМЦ-03» | АРМ оператора |
| Идентификационное наименование ПО | - | - |
| Номер версии (идентификационный номер) ПО | 342.01.01 | 2.3.1.1 |
| Цифровой идентификатор ПО | 1FEEA203 | B6D270DB |
| Алгоритм вычисления цифрового идентификатора | CRC32 | |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон объемного расхода нефти, м3/ч | от 120 до 720 |
| Пределы допускаемой относительной погрешности измерения: - массы брутто нефти, % - массы нетто нефти, % | ± 0,25 ± 0,35 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество измерительных линий | 4 (3 рабочих, 1 резервная) |
| Измеряемая среда | нефть по ГОСТ Р 51858-2020 |
| Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность в рабочем диапазоне температур, кг/м3 - массовая доля воды в нефти, %, не более - массовая доля механических примесей, %, не более - массовая концентрация хлористых солей, мг/дм3, не более - давление насыщенных паров, кПа, не более - кинематическая вязкость при температуре сдачи нефти, мм2/с, не более - содержание свободного газа | от +5 до +40 от 0,3 до 5,0 от 810 до 870 1 0,05 900 40 15 не допускается |
| Режим работы (без ТПУ) | непрерывный |
| Режим работы ТПУ | периодический |
| Условия эксплуатации: Температура окружающего воздуха, °С: - для первичных измерительных преобразователей - для ИВК и АРМ-оператора | от +5 до +30 от +15 до +25 |
наносится на титульный лист инструкции по эксплуатации СИКН типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество, экз. |
| Система измерений количества и показателей качества нефти № 802 | 1 экз. | |
| Инструкция по эксплуатации системы измерений количества и показателей качества нефти № 802 | 1 экз. |
Масса нефти. Методика измерений системой измерений количества и показателей качества нефти (СИКН) № 802, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.42551.
Нормативные документы, устанавливающие требования к средству измерений
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
